Электронный предохранитель; 4 каналов; Напряжение на входе 24 В пост. тока; регул. 2–10 A; возможность обмена данными, Wago # 787-1664/000-004
Изображение товара отличается от артикула.Код: 787-1664/000-004
👁 147 просмотров
Электронный предохранитель; 4 каналов; Напряжение на входе 24 В пост. тока; регул. 2–10 A; возможность обмена данными; Специальная конфигурация, Wago # 787-1664/000-004
- Компактный электронный автоматический выключатель с 4 каналами
- Номинальный ток 2 – 6 А, возможность регулирования для каждого канала при помощи герметичного многопозиционного переключателя; заводская установка: 2 В (в отключенном положении)
- Коммутационный потенциал > 50000 мкФ на канал
- Одна трехцветная кнопка со световой индикацией на канал упрощает переключение (включение/выключение), сброс и онлайновую диагностику
- Отложенное включение каналов
- Сообщение о срабатывании и отключении (общий групповой сигнал S3)
- Сообщение о состоянии для каждого канала через последовательность импульсов
- Удаленный вход сбрасывает отключенные каналы или включает/отключает любое число каналов при помощи последовательности импульсов
| Технические данные | |
|---|---|
| Номинальное входное напряжение Ui nom | DC 24 V |
| Диапазон входного напряжения | DC 18 … 30 V |
| Общее количество каналов (модуль) | 4 |
| Номинальное выходное напряжение Uo nom | 4 x DC 24 V |
| Диапазон выходного напряжения | DC 18 … 30 V (Ue - падение напряжения) |
| Падение напряжения | ≤ 200 mV (Ввод (+)) |
| Выходной номинальный ток Io nom | 4 x 2 / 3 / 4 / 6 / 8 / 10 A (Регулируется для каждого канала при помощи селекторного переключателя) |
| Настройки по умолчанию | DC 2 A; выключено |
| Время расцепления | 16 ms … 100 s (Load-dependent) |
| Допустимый диапазон включения | > 50000 µF на канал |
| Поведение при включении | Коммутация каналов с задержкой по времени (зависит от нагрузки, мин. 50 мс / макс. 5 с) |
| Ограничение активной составляющей тока | Нет |
| Signaling and communication | |
| Сигнализация | 4 светодиодных индикатора (зелёный/красный/оранжевый) 1 x вход удалённого управления (S1) 2 x активный выход сигнала (S2; S3) |
| Индикатор рабочего состояния | Зелёный светодиод (канал OK) Красный светодиод (отключённый канал) |
| Удалённый вход | Повторная активация всех отключённых каналов с помощью импульса 15 … 30 В пост. тока в течение не менее чем 500 мс Включение/выключение любого количества каналов с помощью последовательности импульсов |
| Энергопотеря Pl | ≤ 0,84 W (Без нагрузки); ≤ 10 W (4 x 10 A) |
| КПД (тип.) | 99 % |
| Внутренний предохранитель | T 15 A на канал |
| Напряжение изоляции (соединители – корпус) | DC 0,5 kV |
| Класс защиты | III |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Защита от обратного напряжения | нет |
| Напряжение цепи обратной связи | ≤ DC 35 V |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Ограничительный диод (33 В) |
| Параллельная работа одиночных каналов | не допускается |
| Последовательная работа | нет |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |
| Тип подключения (1) | Ввод (+) |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | Серия WAGO 831 |
| Однопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Длина снятия изоляции | 13 … 15 mm / 0.51 … 0.59 inch |
| Тип подключения 2 | Ввод (–); вывод; сигнализация |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 721 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции 2 | 8 … 9 mm / 0.31 … 0.35 inch |

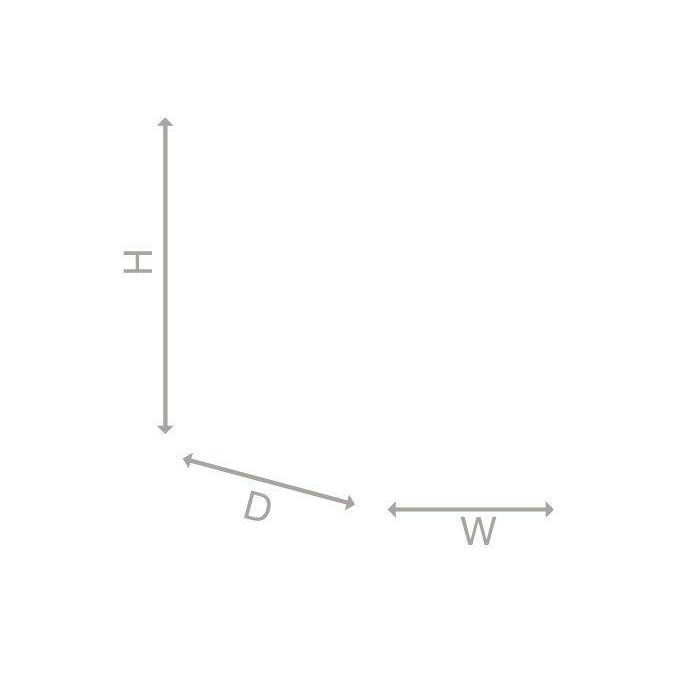

| Geometrical Data | |
| Ширина | 45 mm / 1.772 inch |
| Высота | 90 mm / 3.543 inch |
| Глубина от верхнего края DIN-рейки | 115,5 mm / 4.547 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Вес | 161 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Снижение номинальных характеристик | ≥ +50 °C: см. руководство по эксплуатации |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 60950 EN 61000-6-2 EN 61000-6-3 UL 508 UL 2367 DNV GL |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821806417 |
| Код ТН ВЭД | 85363010900 |
