Импульсный источник питания; Compact; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 4 A, Wago # 787-1122
Код: 787-1122
👁 79 просмотров
Импульсный источник питания; Compact; 1-фазн.; Напряжение на выходе 24 В пост. тока; Ток на выходе 4 A, Wago # 787-1122
Особенности:
- Импульсный источник питания
- Каскадный профиль для установки в стандартных распределительных панелях
- Технология разъёмных соединений picoMAX® (без инструментов)
- Подходит как для параллельных, так и последовательных цепей
- Электрически изолированное выходное напряжение (SELV) в соответствии с EN 60950-1/UL 60950-1; PELV в соответствии с EN 60204
| Технические данные | |
|---|---|
| Фазы | 1 |
| Номинальное входное напряжение Ui nom | 1 x AC 100 … 240 V |
| Диапазон входного напряжения | AC 85 … 264 V; DC 120 … 373 V |
| Снижение номинального значения входного напряжения | Io ≤ 3,5 A (< 100 В перем. тока); Io ≤ 3 A (< 90 В перем. тока) |
| Номинальный частотный диапазон сети | 44 … 66 Hz; 0 Hz |
| Входной ток Ii | ≤ 0,9 A (230 В перем. тока); ≤ 1,6 A (110 В перем. тока) |
| Ток разряда | ≤ 1 mA |
| Пусковой ток | ≤ 30 A (NTC) |
| Компенсация коэффициента мощности (PFC) | Пассивный |
| Время удержания напряжения при отказе сети | ≥ 100 ms (230 В перем. тока); ≥ 15 ms (110 В перем. тока) |
| Номинальное выходное напряжение Uo nom | DC 24 V (SELV) |
| Диапазон выходного напряжения | DC 22,8 … 26,4 V (настройка) |
| Настройки по умолчанию | DC 24 V |
| Выходной номинальный ток Io nom | 4 A (24 В пост. тока); 2,4 A (в любом монтажном положении) |
| Номинальная выходная мощность | 96 |
| Отклонение регулирования | ≤ 2 % |
| Остаточная пульсация | ≤ 100 mV (Полная амплитуда) |
| Ограничение тока | 1,1 x Iноминальный выходной ток (тип.) |
| Поведение системы в случае перегрузки | Постоянный ток |
| Signaling and communication | |
| Сигнализация | 1 x светодиод индикации состояния (зелёный) |
| Индикатор рабочего состояния | Зелёный светодиод (Uo) |
| Энергопотеря Pl | ≤ 0,8 W (230 В перем. тока; без нагрузки); ≤ 13,1 W (230 В перем. тока; номинальная нагрузка) |
| Рассеиваемая мощность (макс.) Pl (макс.) | 14,8 W (264 В перем. тока / 24 В пост. тока; 4 A) |
| КПД (тип.) | 88 % |
| Внутренний предохранитель | T 4 A / 250 В перем. тока |
| Требуемая резервная защита | Необходим внешний предохранитель пост. тока для входного напряжения пост. тока |
| Рекомендуемая резервная защита | Автоматический выключатель: 6 A, 10 A, 16 A; категория: B или C |
| Напряжение изоляции (перв.–втор.) | DC 4,242 kV |
| Класс защиты | II |
| Тип защиты | IP20 |
| Примечание по типу защиты | в соответствии с EN 60529 |
| Напряжение цепи обратной связи | ≤ DC 30 V |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Подавление помех (основн.) | Варистор |
| Защита от перенапряжения; вторичная | ≤ 40 В пост. тока (в случае сбоя) |
| Защита от короткого замыкания | да |
| Защита от обрыва цепи | да |
| Параллельная работа | да |
| Последовательная работа | да |
| MTBF | > 500 000 ч (согласно МЭК 61709) |
| Данные соединения | |
| Тип подключения (1) | Ввод/вывод |
| Технология подключения | Push-in CAGE CLAMP® |
| Соединитель WAGO | picoMAX® 5.0, серия WAGO 2092 |
| Однопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Тонкопроволочный проводник | 0,2 … 2,5 mm² / 24 … 12 AWG |
| Длина снятия изоляции | 9 … 10 mm / 0.35 … 0.39 inch |

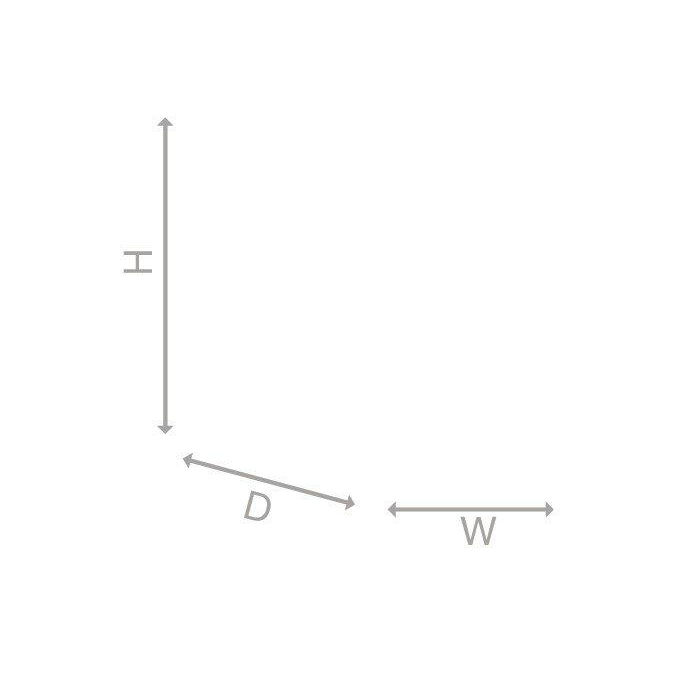

| Geometrical Data | |
| Ширина | 90 mm / 3.543 inch |
| Высота | 89 mm / 3.504 inch |
| Глубина | 59 mm / 2.323 inch |
| Глубина от верхнего края DIN-рейки | 55 mm / 2.165 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Класс воспламеняемости согласно UL 94 | V0 |
| Вес | 300 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 70 °C (Устройство запускается при -40 °C (пройдены типовые испытания)) |
| Температура окружающей среды (хранение) | -25 … 80 °C |
| Температура окружающей (рабочей) среды для UL | -25 … 55 °C |
| Относительная влажность | 5 … 96 % (конденсация не допускается) |
| Снижение номинальных характеристик | -3 % / K (> 45 °C) |
| Маркировка соответствия | CE |
| Стандарты и спецификации | EN 61010-1 EN 61010-2-201 EN 61204-3 UL 60950-1 UL 508 DNV GL |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4055143422017 |
| Код ТН ВЭД | 85044082900 |
