Ч-образный распределительный соединитель; 2-пол.; Код. B; 1 вход; 2 вывода; выходы на стороне; 3 фиксирующих рычага, Wago # 770-1751
Код: 770-1751
👁 42 просмотров

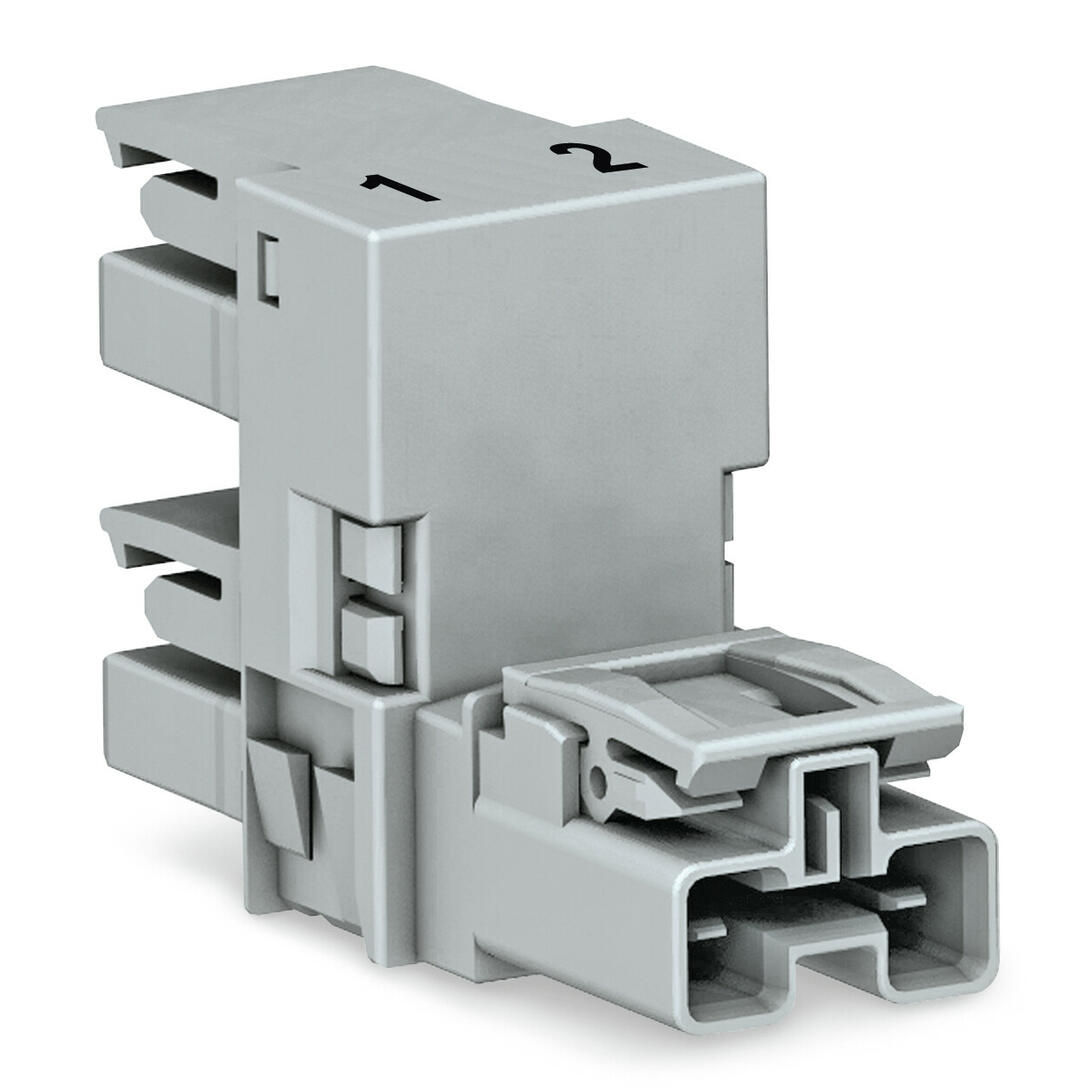

Ч-образный распределительный соединитель; 2-пол.; Код. B; 1 вход; 2 вывода; выходы на стороне; 3 фиксирующих рычага; для тонких проволочных выводов; серые, Wago # 770-1751
| Notes | |
|---|---|
| варианты: | Другая маркировка полюсов |
| Электрические данные | |
| Примечание по контактному сопротивлению | сопротивление контакта примерно 1 мОм разъёмная вилка / розетка с сопротивлением контакта примерно 0,25 мОм |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальный ток | 25 |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Approvals per UL | |
| Hinweis fur den amerikanischen Markt | Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office. |
| Номинальное напряжение UL 1977 | 600 |
| Номинальный ток UL 1977 | 23 |
| Данные соединения | |
| Общее число потенциалов | 2 |
| Connection 1 | |
| Количество полюсов | 2 |

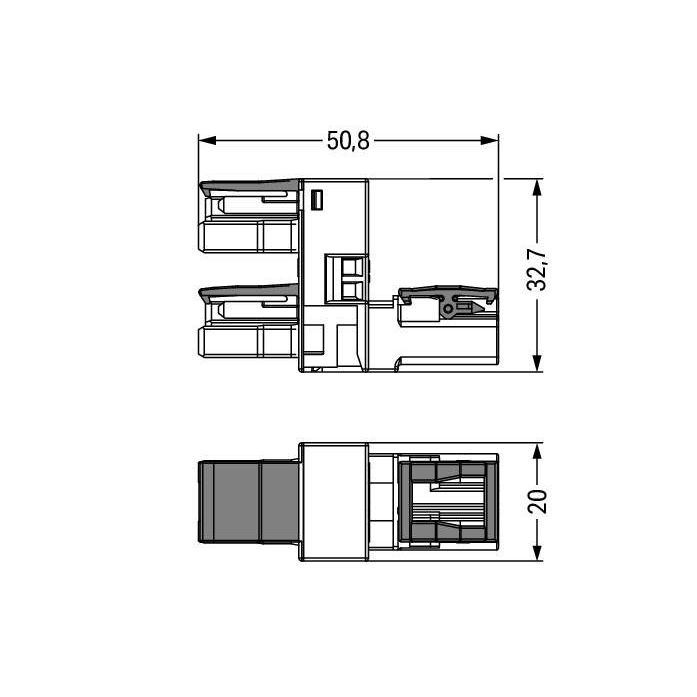

| Geometrical Data | |
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 20 mm / 0.787 inch |
| Высота | 32,7 mm / 1.287 inch |
| Глубина | 51 mm / 2.008 inch |
| Механические данные | |
| Применение | Measurement and regulation technology |
| Кодирование | B |
| Маркировка | 1 2 |
| Potentialkennzeichnung | 1 2 |
| Сила сцепления разъёмного соединения | approx. 20 … 70 N (depending on pole number) |
| Удерживающая сила разъёмного соединения | если заблокировано: > 80N |
| Сила расцепления разъёмного соединения | Unlocked: approx. 20 … 70 N (depending on pole number) |
| Число циклов соединения | 200, без резистивной нагрузки |
| Тип распределителя | ч-образный разъёмный распределитель (однонаправленный) |
| Protection class | IP20; Только в подключённом состоянии (эти компактные соединители не предназначены для использования на открытых легкодоступных участках). |
| Подходит | для подвижных проводников |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Socket/plug |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Да |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Material Data | |
| Цвет | серые |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Материал контактов | Медь или медный сплав (с обработанной поверхностью) |
| Пожарная нагрузка | 0,272 |
| Вес | 15,6 |
| Environmental Requirements | |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур ≤ 105 °C |
| Коммерческие данные | |
| Product Group | 20 (WINSTA) |
| Единица упаковки (минимальная упаковка) | 50 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821531296 |
| Код ТН ВЭД | 85366990990 |
