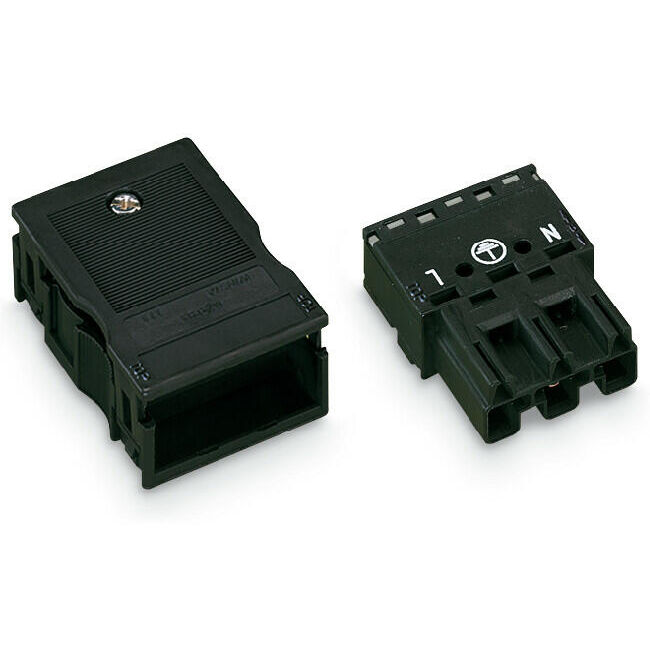

Штекер; с корпусом разгрузки натяжения; 3-пол.; 4,00 мм2; черные, Wago # 770-113
Код: 770-113
👁 117 просмотров
Штекер; с корпусом разгрузки натяжения; 3-пол.; 4,00 мм2; черные, Wago # 770-113
| Электрические данные | |
|---|---|
| Примечание по контактному сопротивлению | сопротивление контакта примерно 1 мОм разъёмная вилка / розетка с сопротивлением контакта примерно 0,25 мОм |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальный ток | 25 |
| Обозначения (значения переметров) | (III / 3) Категория перенапряжения III / Степень загрязнения 3 |
| Approvals per UL | |
| Hinweis fur den amerikanischen Markt | Some versions may also be used for current interruption in accordance with the UL certificate in select applications with currents below 16 A and voltages up to 600 V. For further information, please contact your local sales office. |
| Номинальное напряжение UL 1977 | 600 |
| Номинальный ток UL 1977 | 23 |
| Данные соединения | |
| Общее число точек подключения | 6 |
| Общее число потенциалов | 3 |
| Функция заземления | с опережающим контактом заземления |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент Push-in |
| Номинальное сечение | 4 mm² |
| Однопроволочный проводник | 0,5 … 4 mm² / 20 … 12 AWG |
| Однопроволочный проводник, вставное соединение | 1,5 … 4 mm² / 16 … 12 AWG |
| Многопроволочный проводник | 0,5 … 2,5 mm² / 20 … 14 AWG |
| Тонкопроволочный проводник | 0,5 … 4 mm² / 20 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 mm² / 20 … 16 AWG |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 mm² / 20 … 14 AWG |
| Тонкопроволочный проводник; с наконечником; подключение путем вставки | 1,5 mm² / 16 AWG |
| Длина снятия изоляции | 9 mm / 0.35 inch |
| Количество полюсов | 3 |
| Диаметр подключаемого кабеля с оболочкой | 8 … 11,5 mm |
| Направление ввода проводника по отношению к направлению соединения | 0 |
| Длина снятия изоляции (внешняя изоляция) | 55 |

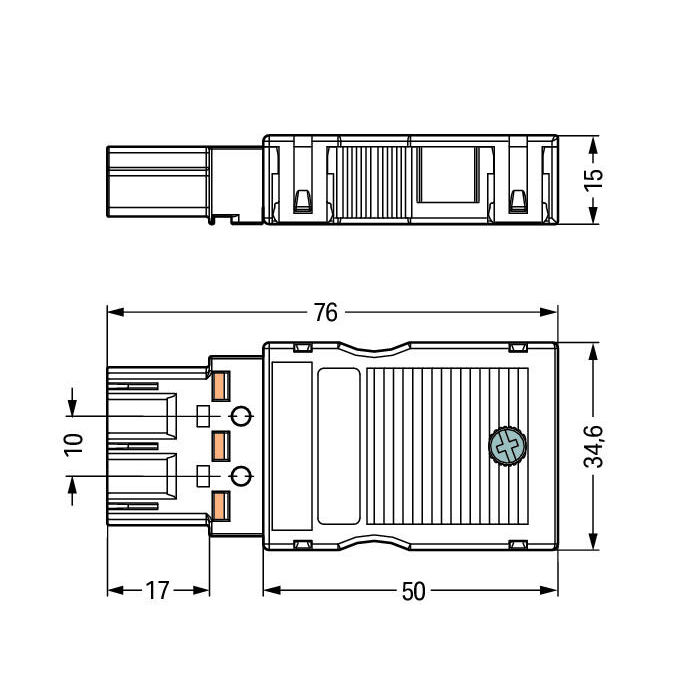

| Geometrical Data | |
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 34,6 mm / 1.362 inch |
| Высота | 15 mm / 0.591 inch |
| Глубина | 75,9 mm / 2.988 inch |
| Механические данные | |
| Применение | Применение в общей сети электропитания |
| Кодирование | A |
| Маркировка | L ⏚ N |
| Potentialkennzeichnung | L ⏚ N |
| Сила сцепления разъёмного соединения | примерно 20 … 70 N (в зависимости от числа контактов) |
| Удерживающая сила разъёмного соединения | Заблокировано: > 80 Н |
| Сила расцепления разъёмного соединения | Разблокировано: примерно 20 … 70 Н (в зависимости от числа контактов) |
| Число циклов соединения | 200, без резистивной нагрузки |
| Protection class | IP20; В подключённом состоянии с корпусом разгрузки натяжения: IP2xC (эти компактные соединители не предназначены для использования на открытых легкодоступных участках). |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/вилка |
| Соединитель (тип соединения) | для проводников |
| Защита от неправильного соединения | Да |
| Примечание по защите от неправильного подключения | Все компоненты WINSTA® на 100 % защищены от неправильного соединения: a.) при подключении разного количества контактов b.) при подключении перекрученных проводников на 180 c.) при подключении со смещением в сторону d.) при подключении одного контакта |
| Фиксирующий рычаг | Can be retrofitted |
| Способ фиксации разъёмного соединения | Фиксирующий рычаг |
| Hinweis zur Verriegelung | All connectors for mounted installations (snap-in versions for lighting fixtures or devices, all types of PCB and distribution connectors) are factory-equipped with locking levers to ensure plugs and sockets are securely locked. Additional locking levers are only required for flying leads (plug/socket). |
| Разгрузка натяжения | Корпус разгрузки натяжения |
| Material Data | |
| Цвет | черные |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Медь или медный сплав (с обработанной поверхностью) |
| Пожарная нагрузка | 0,45 |
| Цвет устройства разгрузки натяжения | чёрный |
| Вес | 19,8 |
| Environmental Requirements | |
| Температура обработки | -5 … +40 °C |
| Температура при продолжительной работе | -35 … +85 °C |
| Примечание по температуре при длительном режиме работы | Изолирующие компоненты для температур ≤ 105 °C |
| Коммерческие данные | |
| Product Group | 20 (WINSTA) |
| Единица упаковки (минимальная упаковка) | 25 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4044918254083 |
| Код ТН ВЭД | 85366990990 |
