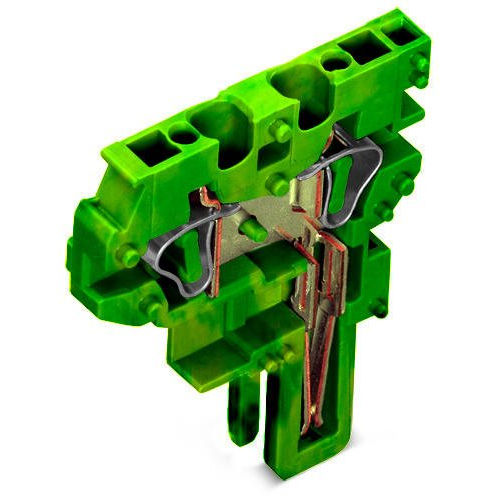

Центральный модуль для 2-проводной розетки; CAGE CLAMP®; 4 мм2; Шаг контактов 5 мм; 1-пол.; 4,00 мм2, Wago # 769-505/000-016
Изображение товара отличается от артикула.Код: 769-505/000-016
👁 60 просмотров
Центральный модуль для 2-проводной розетки; CAGE CLAMP®; 4 мм2; Шаг контактов 5 мм; 1-пол.; 4,00 мм2; зеленые-желто, Wago # 769-505/000-016
Индивидуальная сборка модульных розеток
С попощью модульных розеток WAGO X-COM®-SYSTEM можно произвести индивидуальную сборку в случаях, когда необходимо разное количество полюсов (например, при разработке прототипов).
Модули и количество полюсов
Розетка X-COM®-SYSTEM для индивидуальной сборки состоит из следующих компонентов:
Использование по назначению
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Сборка
Чтобы гарантировать правильное присоединение отдельных модулей друг к другу и избежать поломки запирающих защёлок, необходимо использовать подходящий монтажный инструмент.
С попощью модульных розеток WAGO X-COM®-SYSTEM можно произвести индивидуальную сборку в случаях, когда необходимо разное количество полюсов (например, при разработке прототипов).
Модули и количество полюсов

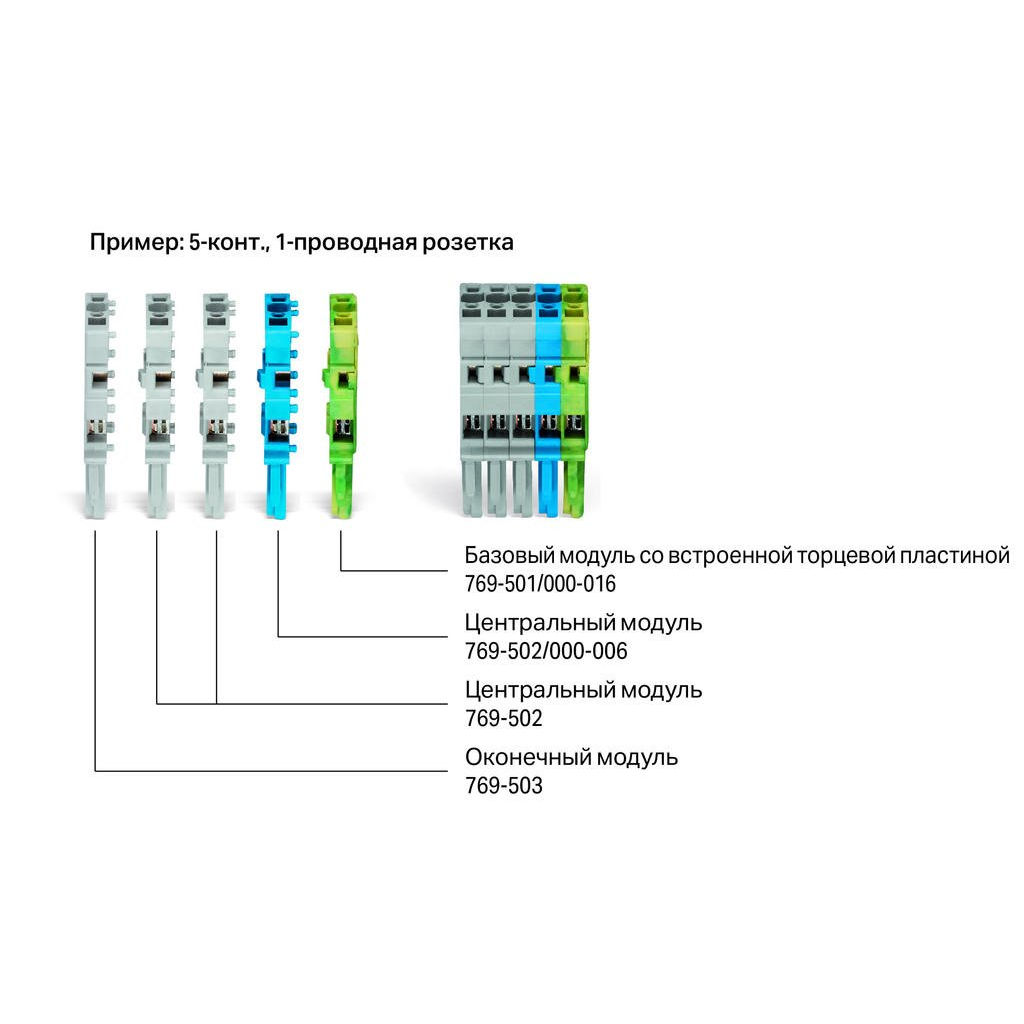

Розетка X-COM®-SYSTEM для индивидуальной сборки состоит из следующих компонентов:
- Один базовый модуль со встроенной торцевой пластиной
- До 13 центральных модулей (соответствует 15-полюсной розетке = макс. кол-во полюсов)
- Один оконечный модуль
Использование по назначению
В соответствии с EN 61984 соединители без отключающей способности не должны соединяться и разъединяться, находясь под напряжением или под нагрузкой.
Сборка
Чтобы гарантировать правильное присоединение отдельных модулей друг к другу и избежать поломки запирающих защёлок, необходимо использовать подходящий монтажный инструмент.
| Notes | |
|---|---|
| Информация по безопасности 1 | В соответствии с EN 61984 запрещается соединять или разъединять находящиеся под напряжением или под нагрузкой разъёмные соединители без механизма отключения. |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 61984 |
| Данные соединения | |
| Общее число точек подключения | 2 |
| Общее число потенциалов | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Материалы подключаемых проводников | Медь |
| Номинальное сечение | 4 mm² |
| Однопроволочный проводник | 0,08 … 4 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 4 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Количество полюсов | 1 |
| Тип электромонтажа | Фронтальный монтаж |
| Geometrical Data | |
| Ширина | 5 mm / 0.197 inch |
| Высота | 45,2 mm / 1.78 inch |
| Глубина | 35,9 mm / 1.413 inch |
| Ширина модуля | 5 mm / 0.197 inch |
| Механические данные | |
| Маркировочный уровень | Боковая маркировка |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/розетка |
| Соединитель (тип соединения) | для проводников |
| Material Data | |
| Цвет | зеленые-желто |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Пожарная нагрузка | 0,086 |
| Вес | 5,3 |
| Коммерческие данные | |
| Product Group | 18 (X-COM-System) |
| Единица упаковки (минимальная упаковка) | 250 шт. |
| Тип упаковки | bag |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4017332633048 |
| Код ТН ВЭД | 85366990990 |
