8-канальный дискретный выход; тока; 2,0 А; 8 x M8, Wago # 767-4803
Код: 767-4803
👁 47 просмотров
8-канальный дискретный выход; тока; 2,0 А; 8 x M8, Wago # 767-4803
Краткое описание:
Этот модуль дискретного вывода управляет исполнительными устройствами (например, электромагнитными клапанами, контакторами пост. тока, индикаторами).
Особенности:- Восемь дискретных выводов, 24 В пост. тока / 0,5 А
- Возможность выполнения диагностики (поканально)
- Возможность параметрирования (инверсия, стратегия подстановки значения, ручной режим, интерактивное моделирование и диагностика)
Включает:- 1 маркер WMB, красный
- 1 маркировочная полоса
- 2 защитные крышки M8
Из-за высокого выходного тока модуль имеет входы питания М12.
Поэтому питание не может подаваться к следующему модулю.
| Технические данные | |
|---|---|
| Количество модулей дискретных выводов | 8 |
| Общее количество каналов (модуль) | 8 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |
| Подключение исполнительного устройства | 8 x (2-проводн,, 3-проводн,) |
| Характеристика вывода | Переключение на стороне высокого напряжения |
| Выходной ток на канал | 2 |
| Ток на выходе (модуль) | 8 |
| Выходной ток | защита от короткого замыкания/от перегрузки |
| Ток утечки в состоянии ВЫКЛ. | 780 |
| Частота коммутации (макс.) | 500 Hz; Индуктивная нагрузка |
| Частота коммутации (макс.) (2) | 20 Hz; Резистивная нагрузка |
| Частота коммутации (макс.) (3) | 500 Hz; Ламповая нагрузка |
| Тип нагрузки | Резистивн., индуктивн., ламповая нагрузка |
| Тип нагрузки частоты коммутации | Индуктивная нагрузка |
| Длина данных процесса | 1-байтовые данные + статус |
| Параметрируемые функции | Диагностика ввода-вывода (на модуль): пониженное напряжение (ULS + UA) Диагностика ввода-вывода (на канал): Короткое замыкание/перегрузка (исполнительные устройства); обрыв провода (исполнительные устройства); перегрев Онлайн-моделирование (на модуль): диагностика Онлайн-моделирование (на канал): блокировка/разблокировка; значение моделирования: 0/1; диагностика Инверсия (на канал): вкл./выкл. Подстановочные значения (на канал): 0/1 Стратегия подстановочных значений (на канал): переключить подстановочное значение/сохранить последнее значение Ручной режим (на канал): вкл./выкл. Значение ручного режима (по каналу): 0/1 |
| Защита | Защита от переполюсовки для ULS + Uo |
| Выходное сопротивление | 0,1 |
| Питащее напряжение (система) | ) |
| Питающее напряжение (система и датчик) | 24 VПост. ток(-25 … +30 %); Логика и датчики (ULS) |
| Потребление электроэнергии (система и датчик) | 45 |
| Потребление электроэнергии, система и датчик (примечание) | только логический элемент |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); Исполнительные устройства (UA) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 55 |
| Изоляция | 500 В питание / системная шина |
| Индикаторы | Красный светодиод (F): состояние ошибки; зелёный/красный/оранжевый светодиод (SB): состояние системной шины; зелёный светодиод (ULS, UA): состояние источника питания; жёлтый/красный светодиод (0 … 7): состояние/диагностика DO 1 … DO 8; несохраняемые данные |
| Допустимая токовая нагрузка (питающие соединения) | 8 |
| Время переключения сигнала из 1 в 0 | typ. 50 мкс (резистивная нагрузка) |
| Время переключения сигнала из 0 в 1 | typ. 30 мкс (резистивная нагрузка) |
| Операция вывода | Без сохранения |
| Защита от переполюсовки | 2 |
| Спад напряжения относительно UA | 0,2 |
| Обрыв системной шины | Статус 0 В |
| Данные соединения | |

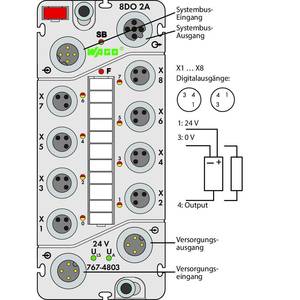

| Технология подключения: вводы/выводы | 8 x Розетка M8; 3-полюсная |
| Технология подключения: электропитание на полевом уровне | 1 x Вилка M12; 4-полюсная; кодировка A; 1 x Розетка M12, 4-полюсная, кодировка A |
| Технология подключения: системное питание | 1 x Розетка M12; 4-полюсная, кодировка A; 1 x Вилка M12; 4-полюсная; кодировка A |
| Технология подключениия: системная шина | 1 x Розетка M12, 5 полюсов, экраниованная., кодировка B; 1 x Вилка M12, 5-полюсная, экранированная, кодировка B |
| Требование подключения, допустимая длина кабеля | 30 |
| Требование подключения (допустимый тип кабеля) | Дискретные выходы: неэкранированные |
| Geometrical Data | |
| Ширина | 50 mm / 1.969 inch |
| Высота | 35,7 mm / 1.406 inch |
| Глубина | 117 mm / 4.606 inch |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Полиамид (ПA), поликарбонат Makrolon (покрытие переключателя), воспламеняемость согласно UL94-V0; безгалогенный, без кремния |
| Пожарная нагрузка | 0,015 |
| Вес | 257,1 |
| Маркировка соответствия | CE |
| Герметизация | Полиуретан (ПУР); галоген, без кремния |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -25 … 60 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP67 |
| Класс защиты | III |
| Рабочая высота | -1000 … 2000 м; атмосферное давление: 1080 … 795 гПа |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 5 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | Краткосрочно: 50 g / 11 мс / полусинус. согласно МЭК 60068-2-27; долгосрочно: 30 g / 6 мс / полусинус. согласно МЭК 60068-2-29 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-4 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 0,1 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 0,5 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454545222 |
| Код ТН ВЭД | 85371098990 |
