Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол., Wago # 750-960
Код: 750-960
👁 152 просмотров
Разъем полевой шины PROFIBUS; с вилкой D-Sub; 9-пол., Wago # 750-960

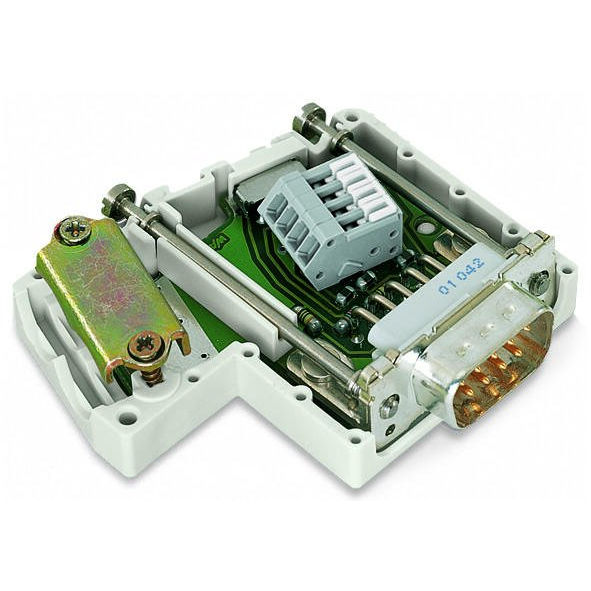

Соединитель полевой шины связывает устройство PROFIBUS с линией PROFIBUS.
Характерные особенности соединителя полевой шины:
- Два горизонтальных кабельных входа для ввода и вывода.
- Быстрое и не требующее обслуживания соединение CAGE CLAMP® – рычаг удерживает зажим в открытом положении

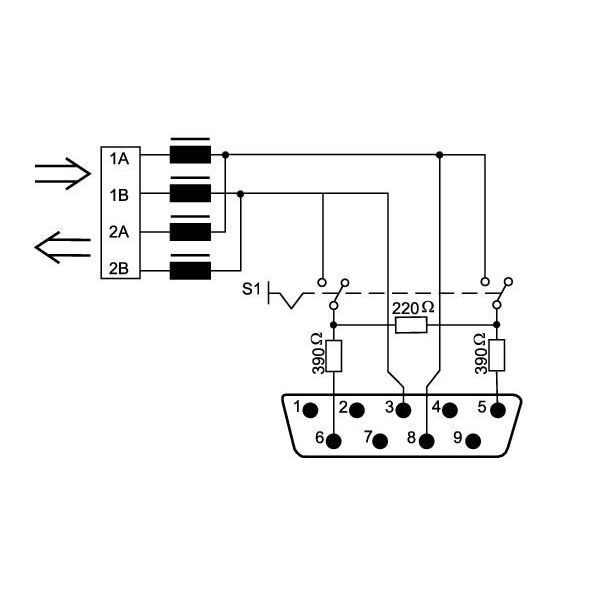

- Внешний переключатель для включения или отключения нагрузочного резистора
Для первой и последней станции шины переключатель необходимо установить в положение «ВКЛ.» (оконечный резистор активирован)
Положение переключателя «ВЫКЛ.» требуется для последующих станций
(оконечный резистор деактивирован)
| Технические данные | |
|---|---|
| Тип подключения | Вилка D-sub 9 |
| Количество полюсов | 9 |
| Передача/полевая шина | PROFIBUS |
| Скорость передачи | 12 Mbit/s (согласно спецификации PROFIBUS) |
| Питающее напряжение | 4,75 … 5,25 VПост. ток |
| Входной ток | 5 |
| Данные соединения | |
| Тип подключения (1) | Клеммный блок CAGE CLAMP® с запирающим ползунком (серия 218) |
| Однопроволочный проводник | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |

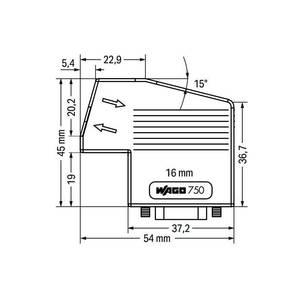

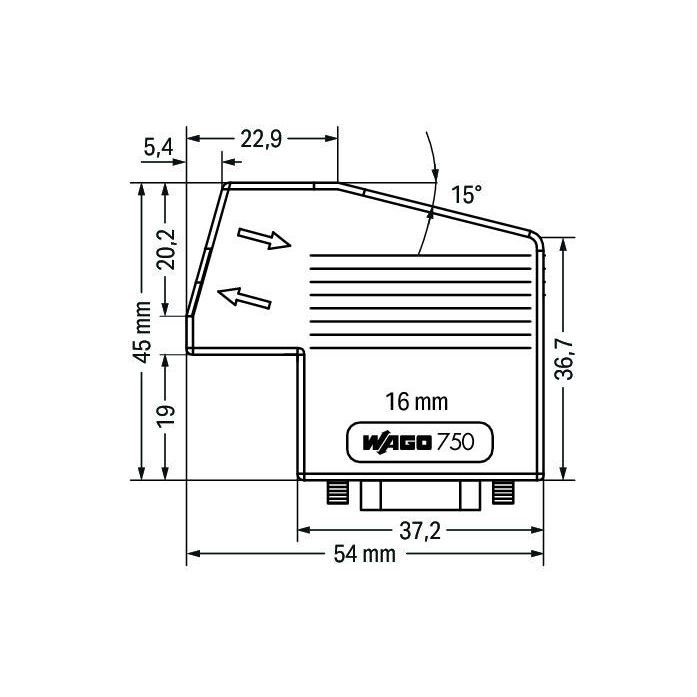

| Geometrical Data | |
| Ширина | 54 mm / 2.126 inch |
| Высота | 16 mm / 0.63 inch |
| Глубина | 45 mm / 1.772 inch |
| Механические данные | |
| Диаметр подключаемого кабеля с оболочкой | 4,5 … 9,5 mm |
| Кабельные вводы (количество) | 2 |
| Материал корпуса | PA66-105-V2 |
| Вес | 33,4 |
| Цвет | светло-серые |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 60 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Тип защиты | IP20 |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Пожарная нагрузка | 0,623 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | bag |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454320157 |
| Код ТН ВЭД | 85366990990 |
