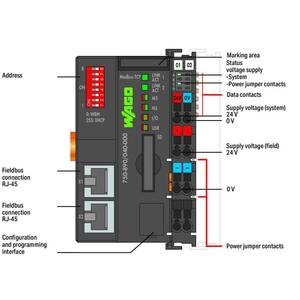

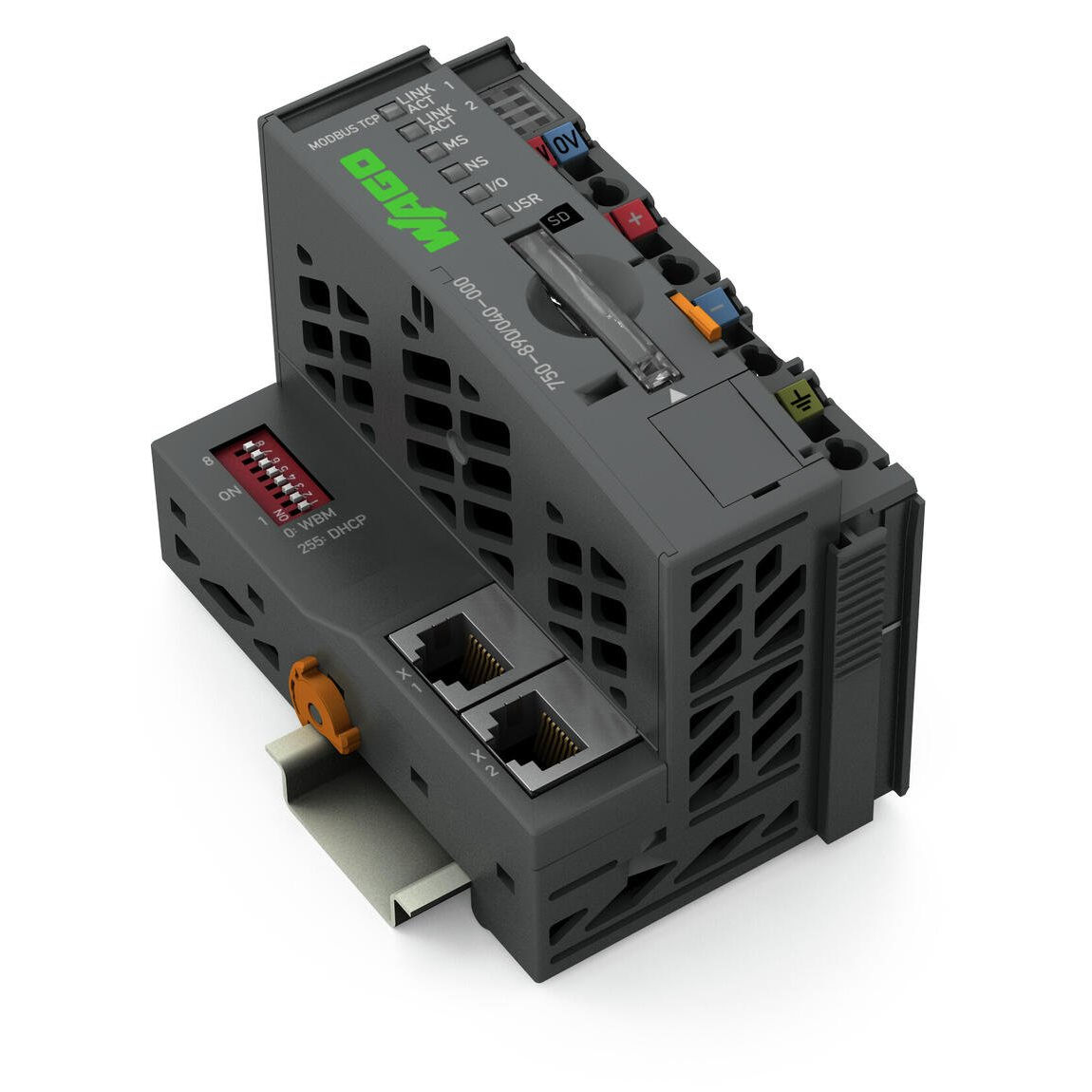

Контроллер Modbus TCP; 4-е поколение; 2 x ETHERNET, слот для карт SD; Extreme, Wago # 750-890/040-000
Код: 750-890/040-000
👁 160 просмотров
Контроллер Modbus TCP; 4-е поколение; 2 x ETHERNET, слот для карт SD; Extreme, Wago # 750-890/040-000
| Технические данные | |
|---|---|
| Передача данных | Modbus (TCP, UDP) |
| Протоколы ETHERNET | HTTP(S) BootP DHCP DNS SNTP FTP(S) SNMP |
| Визуализация | Web-визуализация |
| ЦП | 32 бит |
| Языки программирования в соответствии с МЭК 61131-3 | Список инструкций (IL) Лестничная диаграмма (LD) Диаграмма функциональных блоков (FBD), непрерывная функциональная схема (CFC) Структурированный текст (ST) Последовательная функциональная схема (SFC) |
| Среда программирования | WAGO-I/O-PRO V2.3 (на базе CODESYS V2.3) |
| Параметры конфигурирования | WAGO-I/O-CHECK Управление на базе Web-приложения Библиотека CODESYS |
| Скорость передачи (коммуникационная/полевая шина 1) | 10/100 Mbit/s |
| Скорость передачи | 10/100 Mbit/s |
| Среда передачи (коммуникационная/полевая шина) | Витая пара S-UTP; 100 Ом; кат. 5; 100 м максимальная длина кабеля |
| Производительность передачи | Класс D согласно EN 50173 |
| Программная память | 8 MB |
| Память данных | 8 MB |
| Энергонезависимая программная память | 32 |
| Тип карты памяти | Карты SD и SDHC с объёмом памяти до 32 Гб (все гарантированные характеристики доступны только вместе с картой памяти WAGO) |
| Слот для карт памяти | Механизм с двойным нажатием; пломбируемая откидная крышка |
| Количество модулей на узел (макс.) | 64 |
| Вход и выход (полевая шина) образа процесса (макс.) | 1020 Worte/1020 Worte |

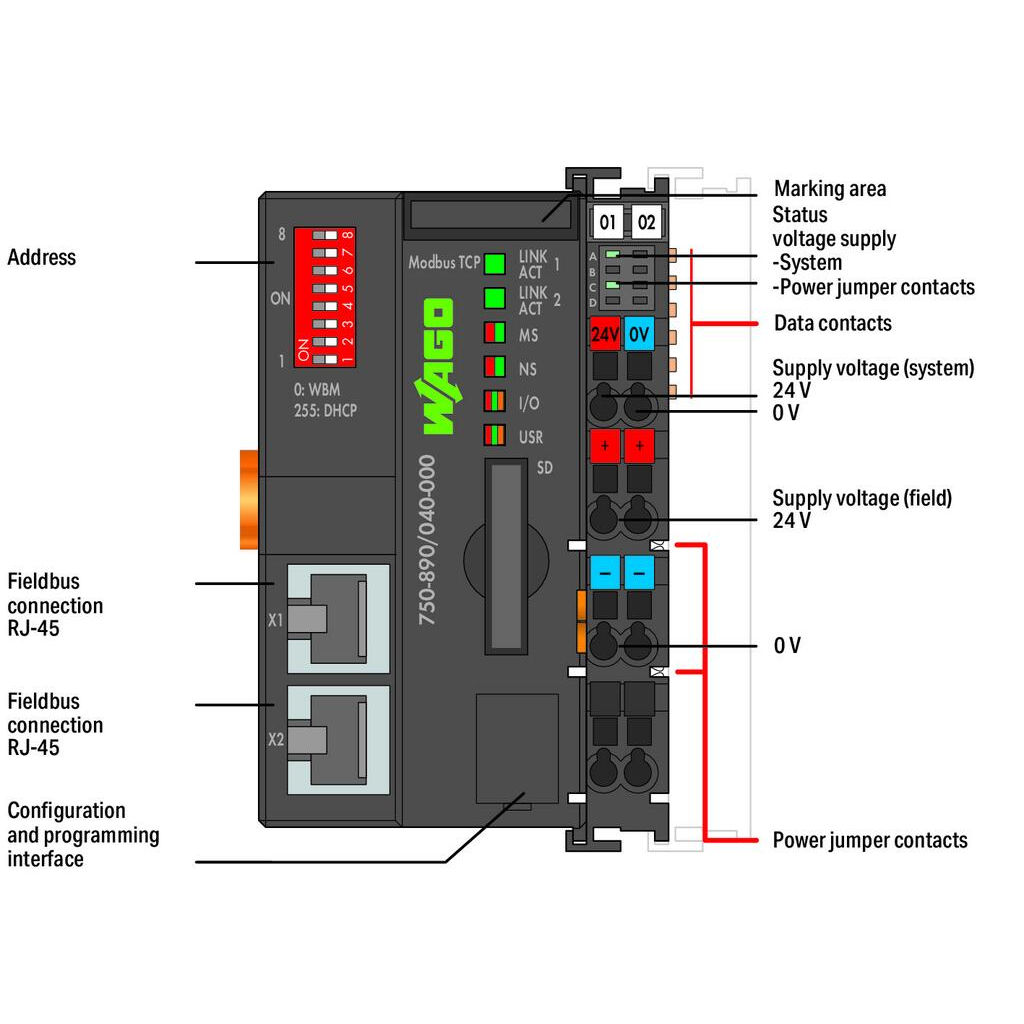

| Индикаторы | Зелёный светодиод (LINK/ACT): сетевое соединение посредством портов 1 … 2; красный/зелёный светодиод (MS, NS): состояние узла/BACnet, сети; красный/зелёный/оранжевый светодиод (ввод-вывод, USR): состояние локальной шины данных, состояние, программируемое пользователем; зелёный светодиод (A, B): состояние источника питания системы, энергообеспечение |
| Снижение номинальных характеристик | Derating (supply voltage): Surrounding air temperatures under laboratory conditions: (-25 … +30 %); for -40 … +55 °C: 24 V (-25 … +20 %); for +55 … +70 °C: 24 V (-25 … +10 %); Lower limit in all temperature ranges: -27.5 % (including 15 % residual ripple) |
| Питащее напряжение (система) | 24 VПост. ток; через разъёмный соединитель (соединение CAGE CLAMP®); необходимо соблюдать режим снижения мощности! |
| Входной ток (тип) при номинальной нагрузке (24 В) | 500 |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 90 |
| Потребляемая электроэнергия (5 В напряжения системы) | 440 |
| Общий ток (питание системы) | 1 700 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток; Питание осуществляется через разъёмный соединитель (соединение CAGE CLAMP®); Передача через силовые контакты-перемычки; необходимо соблюдать режим снижения мощности! |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Количество исходящих силовых контактов | 2 |
| Номинальное импульсное напряжение | 1 кВ |
| Данные соединения | |
| Технология соединения: коммуникационная/полевая шина | Modbus TCP/UDP: 2 x RJ-45 |
| Технология подключения: системное питание | 2 x CAGE CLAMP® |
| Технология подключения: электропитание на полевом уровне | 4 x CAGE CLAMP® |
| Тип подключения (1) | Системное/полевое электропитание |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Технология соединения: конфигурация устройства | 1 x Вилка, 4-полюсная |
| Geometrical Data | |
| Ширина | 61,5 mm / 2.421 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 71,9 mm / 2.831 inch |
| Глубина от верхнего края DIN-рейки | 64,7 mm / 2.547 inch |
| Механические данные | |
| Вес | 150,6 |
| Цвет | темно-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Тип монтажа | DIN-рейка -35 мм DIN-рейка 35 мм |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5g), EN 60870-2-2, МЭК 60721-3-1, -3, EN 50155; EN 61373 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 50155, EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2; EN 61131-2; применение на море; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Пожарная нагрузка | 0,33 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143978279 |
| Код ТН ВЭД | 85371091990 |
