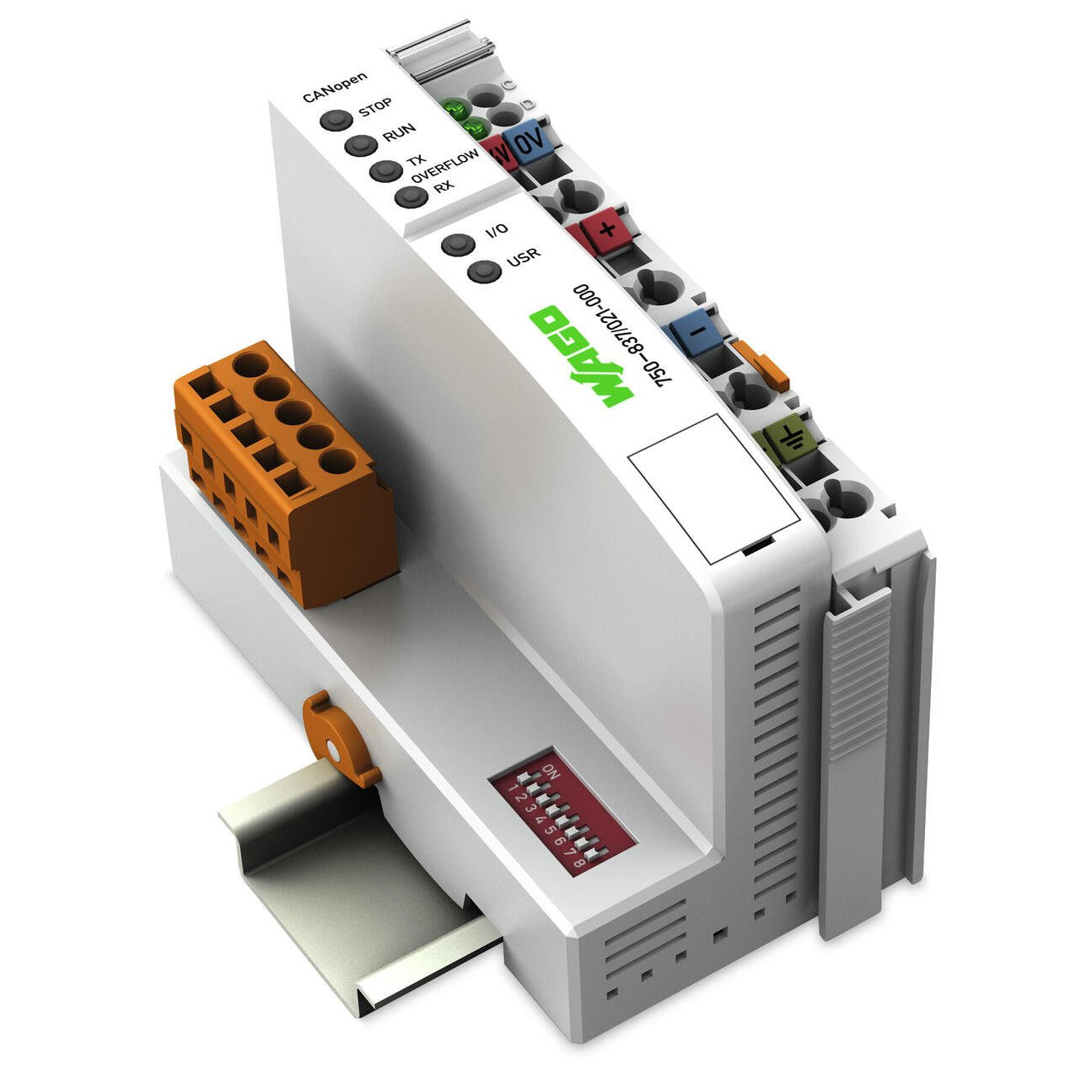

Контроллер CANopen; Память программ / ОЗУ 640/832 КБ; MCS, Wago # 750-837/021-000
Код: 750-837/021-000
👁 198 просмотров
Контроллер CANopen; Память программ / ОЗУ 640/832 КБ; MCS, Wago # 750-837/021-000
Контроллер CANopen объединяет в себе функции управления, интерфейса ввода-вывода и полевой шины.
Программирование приложений выполняется в соответствии со стандартом МЭК 61131-3.
Программист имеет доступ ко всем данным ввода-вывода и полевой шины.
Функции и применение:
- Использование децентрализованного управления может улучшить эффективное функционирование ПЛК или ПК
- Возможность деления сложных приложений на отдельно проверяемые блоки
- Программируемая реакция на неисправность в случае сбоя полевой шины
- Предварительная обработка сигнала снижает объём передачи данных по полевой шине
- Управление периферийным оборудованием напрямую сокращает время отклика системы
- Автономный компактный контроллер
| Notes | |
|---|---|
| Примечание | Примечание: необходимы файлы конфигурации (EDS)! Файлы EDS можно загрузить бесплатно на сайте www.wago.ru. |
| Технические данные | |
| Передача данных | CANopen |
| Визуализация | без |
| ЦП | 16 бит |
| Языки программирования в соответствии с МЭК 61131-3 | Список инструкций (IL) Лестничная диаграмма (LD) Диаграмма функциональных блоков (FBD), непрерывная функциональная схема (CFC) Структурированный текст (ST) Последовательная функциональная схема (SFC) |
| Среда программирования | WAGO-I/O-PRO V2.3 (на базе CODESYS V2.3) |
| Параметры конфигурирования | Файл описания устройства EDS WAGO-I/O-CHECK |
| Время цикла | < 3 мс для 1000-битных инструкций / 256 дискретных вводов-выводов |
| Скорость передачи | 10 kBd … 1 MBd |
| Длина сегмента шины (макс.) | 1000 м |
| Среда передачи (коммуникационная/полевая шина) | Экранированный медный кабель, 3 x 0,25 мм² |
| Количество узлов полевой шины на ведущем устройстве (макс.) | 110 |
| Программная память | 640 kByte |
| Память данных | 832 kByte |
| Энергонезависимая программная память | 8 |
| Память для входных переменных полевой шины (макс.) | 512 |
| Память для выходных переменных полевой шины (макс.) | 512 |
| Количество модулей на узел (макс.) | 64 |
| Количество PDO | 32 Tx / 32 Rx |
| Количество SDO | 2 сервера SDO / 16 клиентов SDO |
| Вход и выход (полевая шина) образа процесса (макс.) | 512 Byte/512 Byte |
| Другие характеристики CANopen | NMT Slave ; Minimum Boot-up ; Variables PDO Mapping ; Emergency Message ; Life Guarding / Heartbeat ; конфигурация пустого модуля Минимальная загрузка Переменное распределение PDO Аварийное сообщение Контроль рабочего состояния / тактовый импульс Конфигурация виртуальных модулей |
| Распределение COB ID | SDO, стандарт |
| Распределение ID узла | DIP-переключатель |
| Поддерживаемые профили | Профиль связи: DS-301 V4.01; профиль устройства: DS-401 V2.0; мониторинг ограничений, PDO с боковой активацией, настраиваемый ответ в случае ошибки, DSP 405, поддержка программирования с помощью мастера управления работой сети (NMT master) |

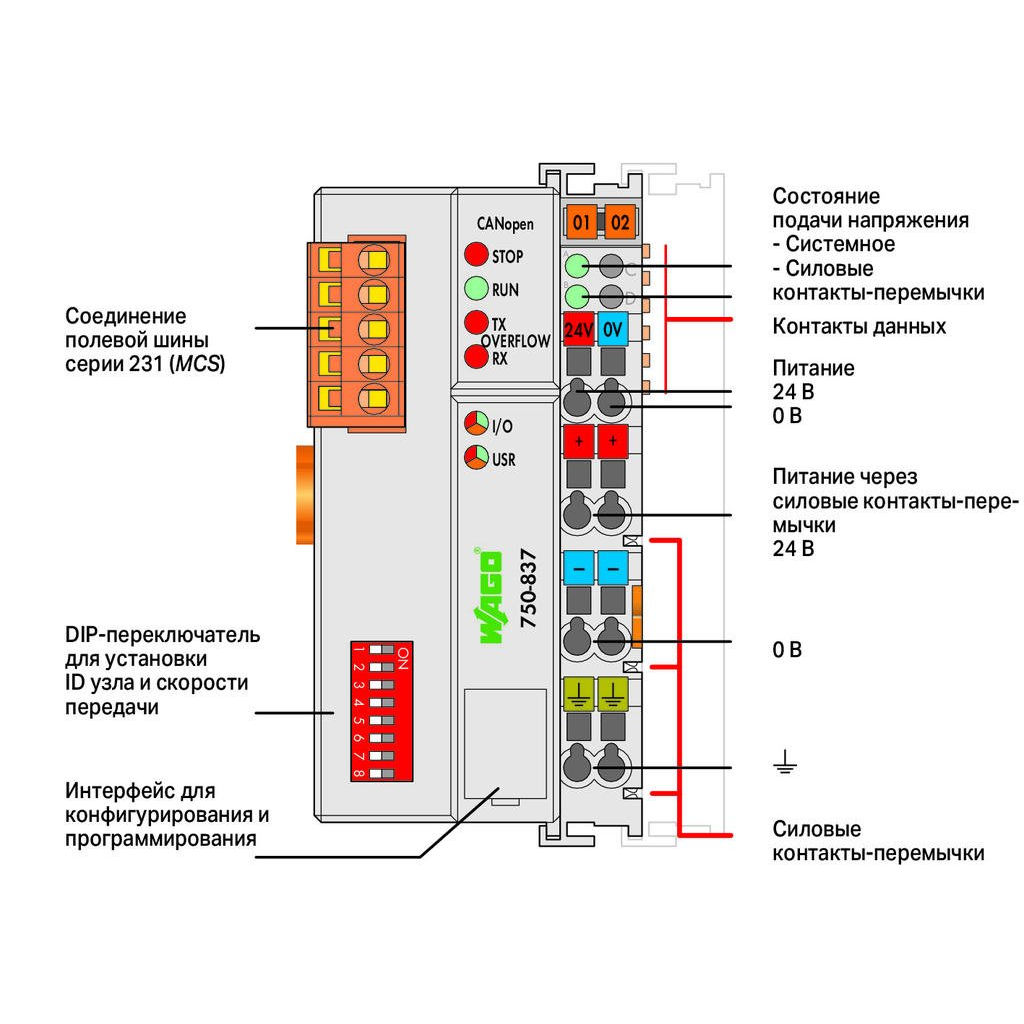

| Индикаторы | Красный светодиод (STOP): остановка устройства/узла; зелёный светодиод (RUN): инициализация; красный светодиод (TX, RX OVERFLOW): CAN – отправка/получение, переполнение буфера; красный/зелёный/оранжевый светодиод (ввод-вывод, USR): локальное состояние, состояние программируется пользователем; зелёный светодиод (A, B): состояние источника питания системы, энергообеспечение |

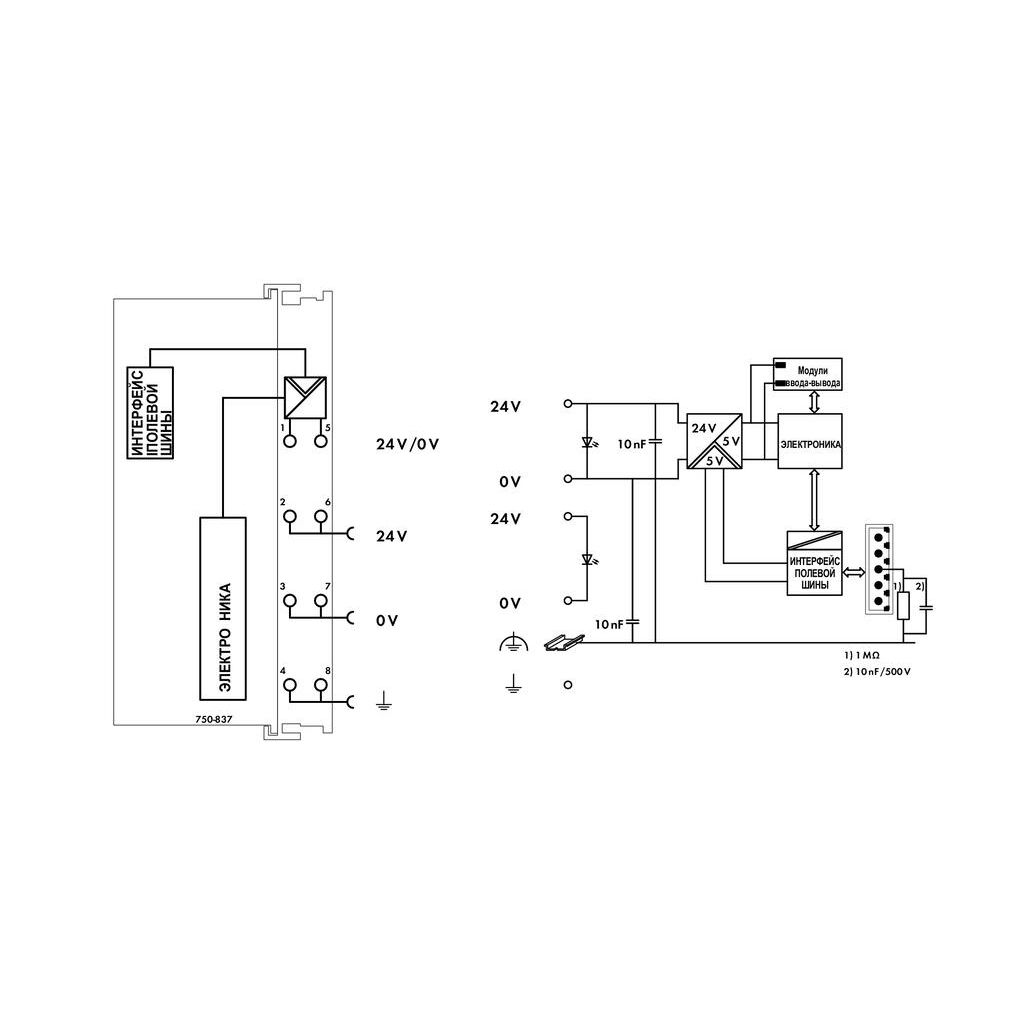

| Питащее напряжение (система) | 24 VПост. ток (-25 … +30 %); посредством разъёмного соединителя (соединение CAGE CLAMP®) |
| Входной ток (тип) при номинальной нагрузке (24 В) | 500 |
| Эффективность источника питания (тип.) при номинальной нагрузке (24 В) | 87 |
| Потребляемая электроэнергия (5 В напряжения системы) | 350 |
| Общий ток (питание системы) | 1 650 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); через силовые контакты |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Количество исходящих силовых контактов | 3 |
| Изоляция | 500 В система/полевой уровень |
| Данные соединения | |
| Технология соединения: коммуникационная/полевая шина | CANopen: 1 x Вилка, 5-полюсная |
| Технология подключения: системное питание | 2 x CAGE CLAMP® |
| Технология подключения: электропитание на полевом уровне | 6 x CAGE CLAMP® |
| Тип подключения (1) | Системное/полевое электропитание |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Технология соединения: конфигурация устройства | 1 x Вилка, 4-полюсная |
| Geometrical Data | |
| Ширина | 50,5 mm / 1.988 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 71,1 mm / 2.799 inch |
| Глубина от верхнего края DIN-рейки | 63,9 mm / 2.516 inch |
| Механические данные | |
| Вес | 184 |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Относительная влажность воздуха (без конденсации) | 95 |
| Монтажное положение | любые |
| Тип монтажа | DIN-рейка -35 мм |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-4, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Пожарная нагрузка | 2,702 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821072867 |
| Код ТН ВЭД | 85371091990 |
