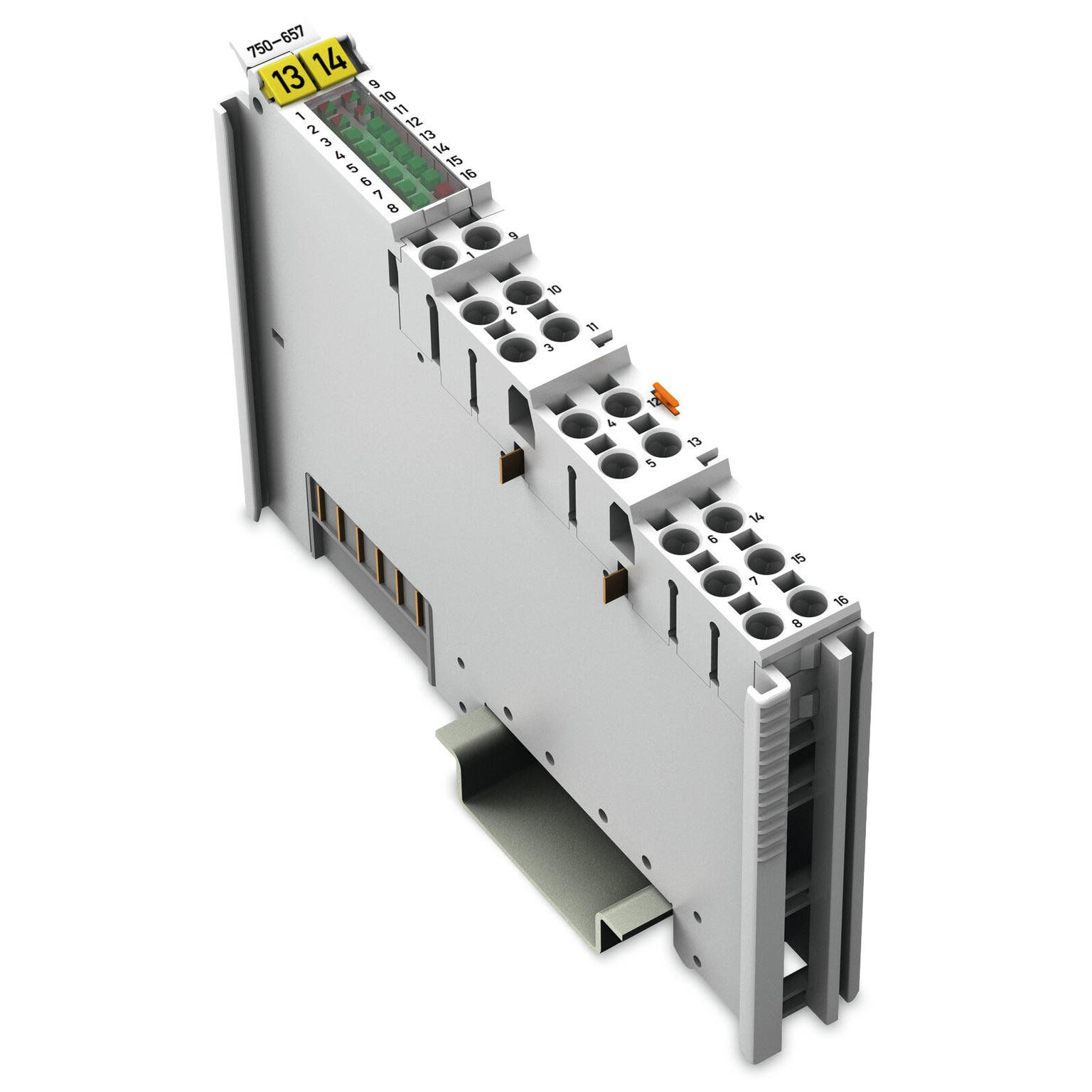

Управляющий модуль IO-Link, Wago # 750-657
Управляющий модуль IO-Link, Wago # 750-657
Возрастающая сложность продуктов, гибкость производства и высокие требования к обеспечению качества требуют использования интеллектуальных, конфигурируемых и программируемых датчиков. Для выполнения этих требований IO-Link стандартизирует различные интерфейсы, необходимые для подключения к системе управления и технологическим инструментам.
3-проводное соединение может использоваться для передачи данных процесса (как отдельные биты, байты или блоки данных для входных и выходных данных). Также выполняет передачу нецикличных данных (для идентификации, конфигурации и диагностики) со скоростью до 230,4 кбод к датчикам и исполнительным устройствам.
Функции и эксплуатационные данные определяются в файлах описания устройства для управляющего и управляемых устройств; их можно легко модифицировать в соответствии с требованиями с помощью WAGO-I/O-CHECK. Если устройство необходимо заменить, данные конфигурации и параметризации могут быть восстановлены автоматически без вмешательства обслуживающего персонала.
Благодаря этому разработка проекта, монтаж и эксплуатация значительно упрощаются.

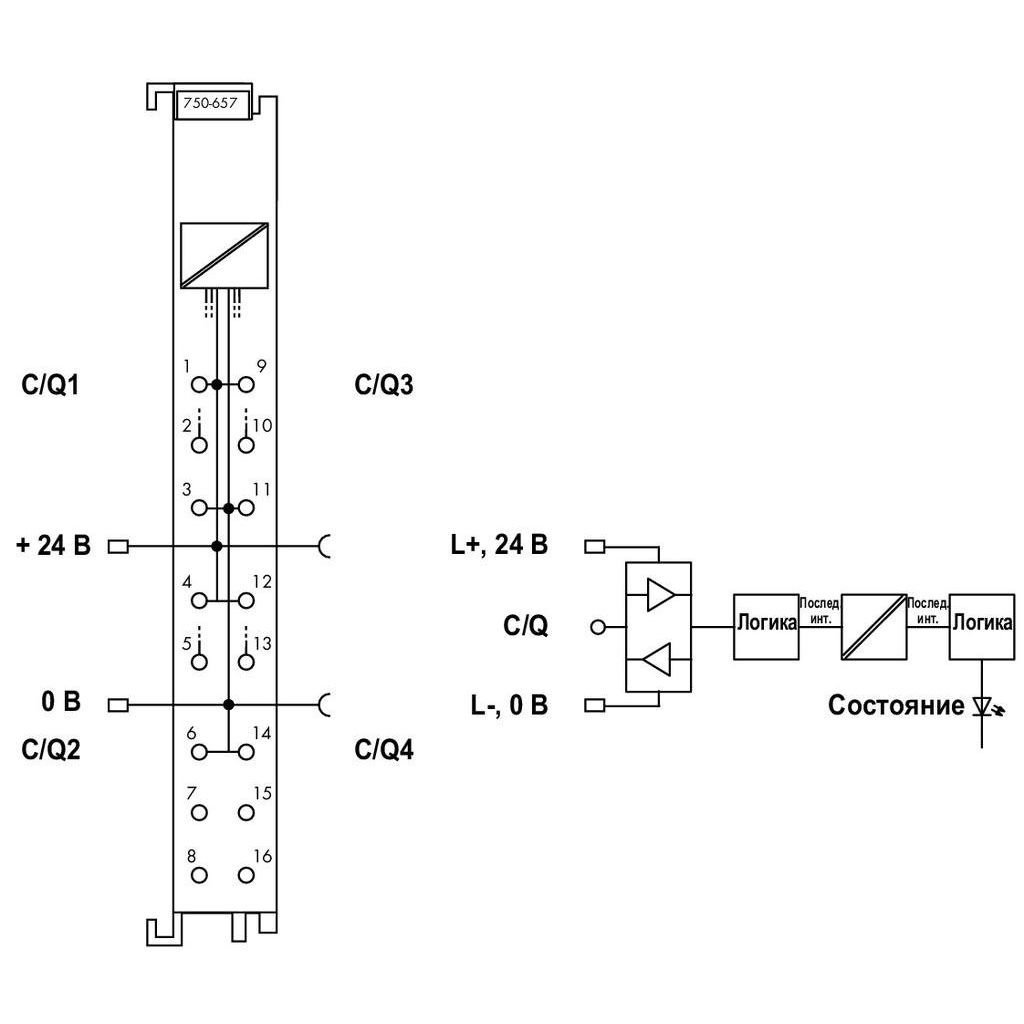

Четыре различных устройства IO-Link или стандартных дискретных датчика / исполнительных устройства могут быть одновременно подключены к модулю WAGO 750-657 IO-Link Master.

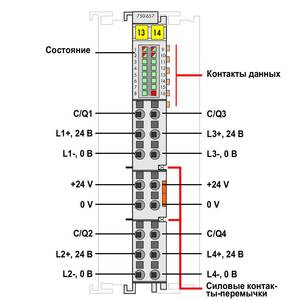

При ширине всего лишь в 12 мм (0,47 дюйма) модель имеет три соединения для каждого из четырёх каналов.
| Технические данные | |
|---|---|
| Топология | Количество портов IO-Link: 4 |
| Подключение датчика | 4 x (3-проводн.) |
| Подключение исполнительного устройства | 4 x (3-проводн,) |
| Режимы передачи | 4,8 Кбод (COM 1), 38,4 Кбод (COM 2), 230,4 Кбод (COM 3) |
| Размер данных | 4–24 байта, настр. |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 40 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-15 … +20 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 50 |
| Изоляция | 500 В система/полевой уровень |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 16 x Push-in CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Требование подключения, допустимая длина кабеля | 20 |
| Тип проводника 1 | f-st |
| Тип проводника 2 | s |
| Тип проводника (1) | Тонкопроволочный |
| Тип проводника 2 | Однопроволочн. |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69 mm / 2.717 inch |
| Глубина от верхнего края DIN-рейки | 61,8 mm / 2.433 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,824 |
| Вес | 49,6 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -25 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, EN 61131-2 |
| ЭМС, излучение помех | согласно EN 61000-6-4, EN 61131-2 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454989330 |
| Код ТН ВЭД | 85389099990 |
