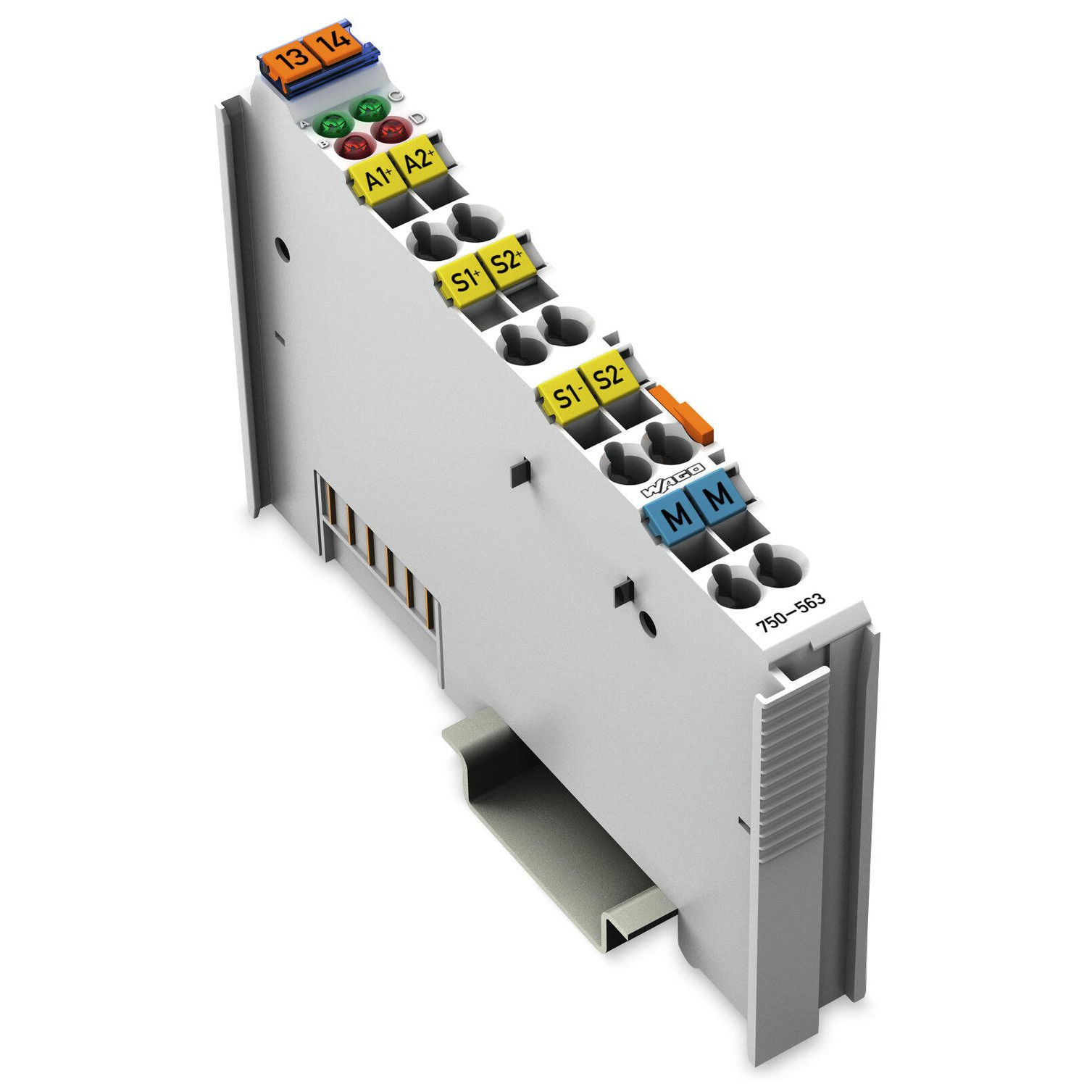

2-канальный аналоговый выход; 0/4 – 20 мA; 16 бит; 6 - 18 В пост.тока, Wago # 750-563
2-канальный аналоговый выход; 0/4 – 20 мA; 16 бит; 6 - 18 В пост.тока, Wago # 750-563
Этот аналоговый модуль вывода генерирует выходные токи в диапазоне от 0/4 до 20 мА или выходное напряжение в диапазоне от 6 до 18 В для полевых устройств.
Конфигурирование выходных диапазонов может выполняться с помощью WAGO-I/O-CHECK или файлов GSD.

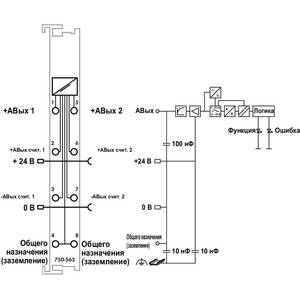

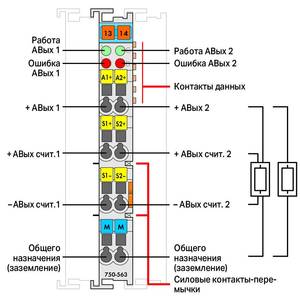

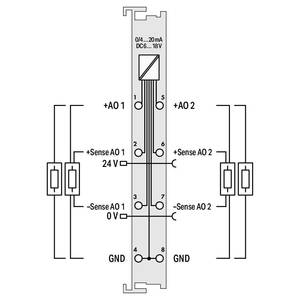

Модуль имеет два выходных канала с защитой от короткого замыкания и позволяет напрямую подсоединять два 2-проводных исполнительных устройства к аналоговому выводу AO 1 и заземляющему контакту или к аналоговому выводу AO 2 и заземляющему контакту. Сигналы выводятся через аналоговый вывод AO 1 или AO 2. Кроме того, измерительные линии от 4-проводных исполнительных устройств могут быть подсоединены к выводам -Sense AO1 и +Sense AO1 или -Sense AO2 и +Sense AO2.
Оба выходных канала имеют один общий потенциал земли.
Выходной сигнал электрически изолирован и передаётся с разрешением 16 бит.
Электропитание к модулю подаётся от внутренней системы и источника питания полевого уровня.
| Технические данные | |
|---|---|
| Количество аналоговых выводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Электричество Напряжение |
| Тип сигнала (ток) | 0 … 20 mAПост. ток; 4 … 20 mAПост. ток |
| Сигнал в виде напряжения | 6 … 18 VПост. ток |
| Тип сигнала (настраиваемый) | Да |
| Подключение исполнительного устройства | 2 x (2-проводн,, 4-проводн,) |
| Разрешение [бит] | 16 |
| Размер данных | 2 x 16 бит – данные; 2 x 8 бит – управление/состояние (опционально) |
| Сопротивление нагрузки (выходное напряжение) | ≥ 1,8 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 500 Ω |
| Время преобразования (тип.) | 5 |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,05 |
| Выходная ошибка, отклонение (макс.) верхнего предела диапазона | 0,05 |
| Температурный коэффициент | < ±100 ppm |
| Время восстановления (тип.) | 0,3 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 95 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-15 … +20 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/полевой уровень |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,954 |
| Вес | 51,2 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61131-2, применение на море |
| ЭМС, излучение помех | согласно EN 61131-2, применение на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454710323 |
| Код ТН ВЭД | 85389099990 |
