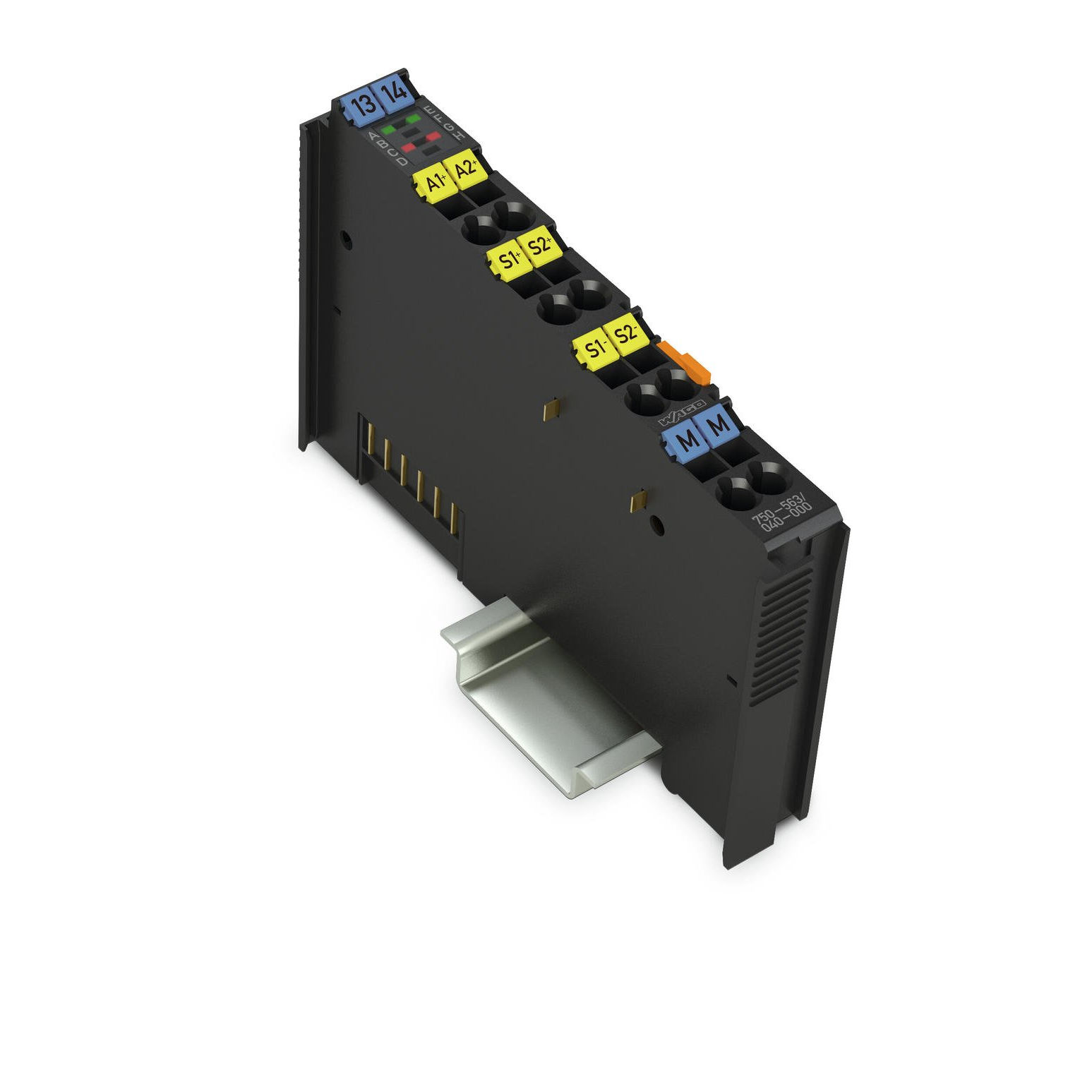

2-канальный аналоговый выход; 0/4 – 20 мA; 16 бит; 6 - 18 В пост.тока; Extreme, Wago # 750-563/040-000
Код: 750-563/040-000
👁 77 просмотров
2-канальный аналоговый выход; 0/4 – 20 мA; 16 бит; 6 - 18 В пост.тока; Extreme, Wago # 750-563/040-000
Этот аналоговый модуль вывода генерирует выходной ток в диапазоне 0/4–20 мА или выходное напряжение в диапазоне 6–18 В для полевых устройств.
Конфигурирование выходных диапазонов может выполняться с помощью WAGO-I/O-CHECK или файлов GSD.

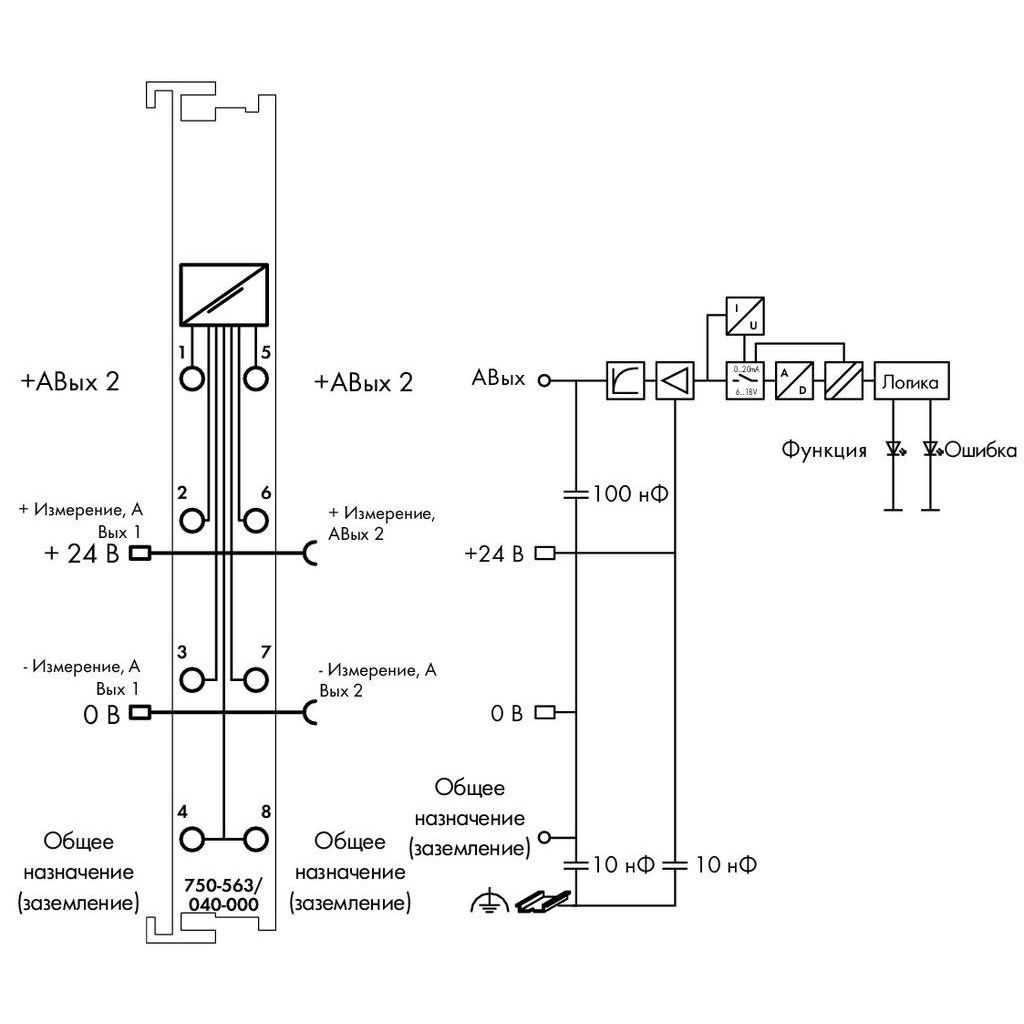

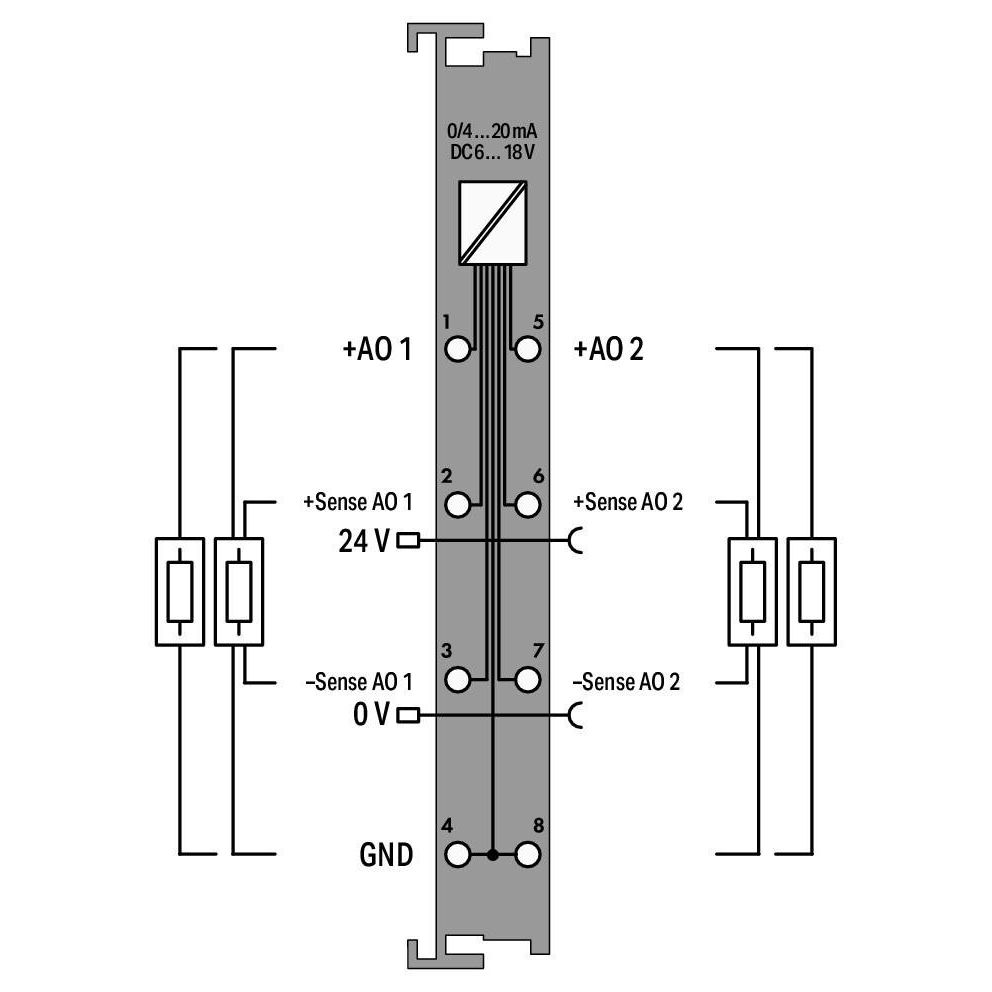

Модуль имеет два выходных канала с защитой от короткого замыкания и позволяет напрямую подсоединять два 2-проводных исполнительных устройства к аналоговому выводу AO 1 и заземляющему контакту или к аналоговому выводу AO 2 и заземляющему контакту. Сигналы выводятся через аналоговый вывод AO 1 или AO 2. Кроме того, измерительные линии от 4-проводных исполнительных устройств могут быть подсоединены к выводам -Sense AO1 и +Sense AO1 или -Sense AO2 и +Sense AO2.
Оба выходных канала имеют один общий потенциал земли.
Выходной сигнал электрически изолирован и передаётся с разрешением 16 бит.
Электропитание к модулю подаётся от внутренней системы и источника питания полевого уровня.
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря следующим преимуществам:
- Расширенный диапазон температур
- Повышенная устойчивость к электромагнитным помехам и импульсному напряжению
- Повышенная устойчивость к вибрациям и ударным нагрузкам
| Технические данные | |
|---|---|
| Количество аналоговых выводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Электричество Напряжение |
| Тип сигнала (ток) | 0 … 20 mAПост. ток; 4 … 20 mAПост. ток |
| Сигнал в виде напряжения | 6 … 18 VПост. ток |
| Тип сигнала (настраиваемый) | Да |
| Подключение исполнительного устройства | 2 x (2-проводн,, 4-проводн,) |
| Разрешение [бит] | 16 |
| Размер данных | 2 x 16 бит – данные; 2 x 8 бит – управление/состояние (опционально) |
| Сопротивление нагрузки (выходное напряжение) | ≥ 1,8 kΩ |
| Сопротивление нагрузки (выход тока) | ≤ 500 Ω |
| Время преобразования (тип.) | 5 |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,05 |
| Выходная ошибка, отклонение (макс.) верхнего предела диапазона | 0,05 |
| Температурный коэффициент | < ±100 ppm |
| Время восстановления (тип.) | 0,3 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 95 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-15 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Диэлектрическая прочность | 510 В перем. тока / 775 В пост. тока; в соотв. с EN 60870-2-1 |
| Номинальное импульсное напряжение | 1 кВ |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Снижение номинальных характеристик | Derating (supply voltage): Surrounding air temperatures under laboratory conditions: (-25 … +30 %); for -40 … +55 °C: 24 V (min. … +20 %); for +55 … +70 °C: 24 V (min. … +10 %); Voltage range (min.): 21,6 V; Current range (min.): 20,4 V; Lower limit in all temperature ranges: -27.5 % (including 15 % residual ripple) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | темно-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,147 |
| Вес | 51 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5g), EN 60870-2-2, МЭК 60721-3-1, -3, EN 50155; EN 61373 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 50155, EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2; EN 61131-2; применение на море; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821460367 |
| Код ТН ВЭД | 85389099990 |
