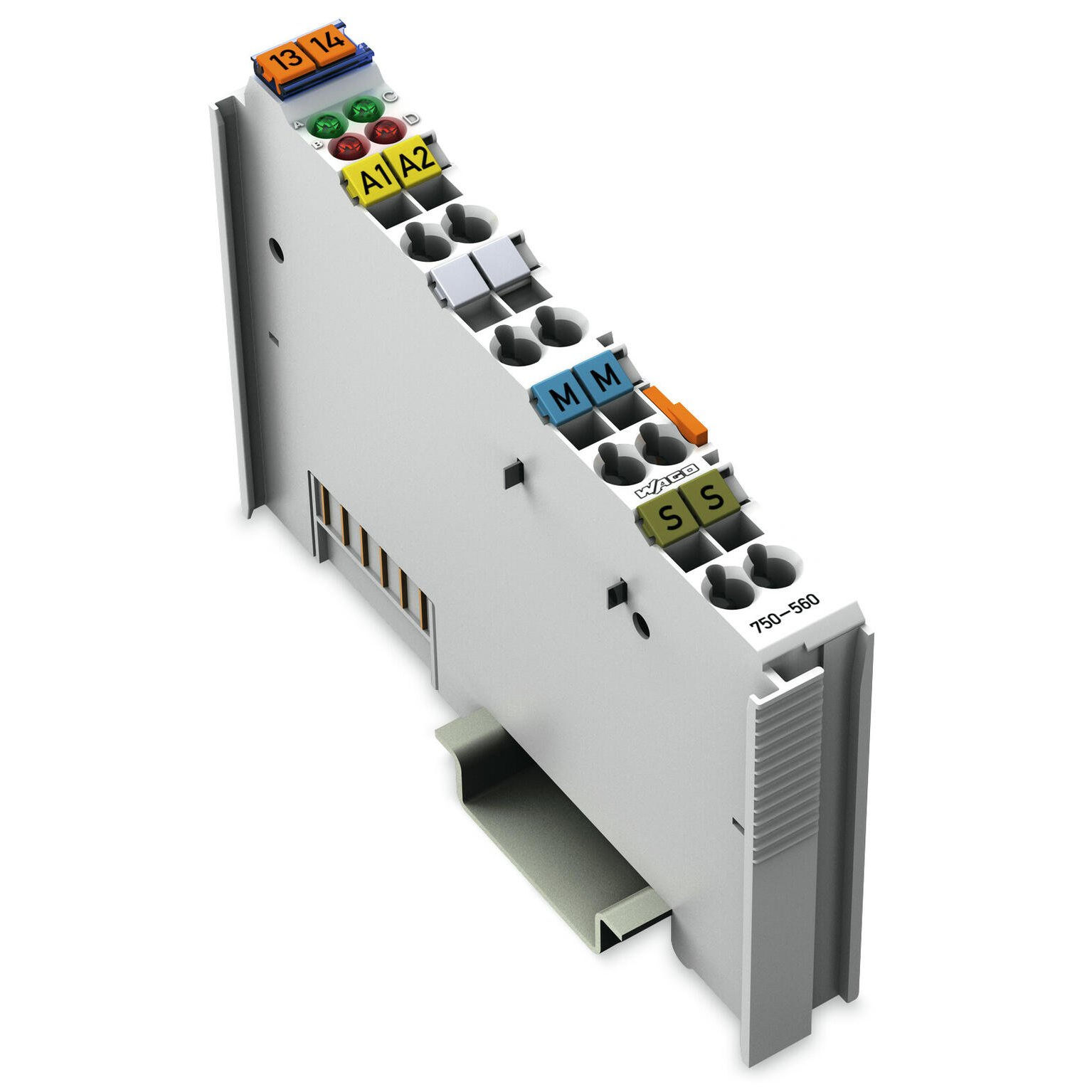

2-канальный аналоговый выход; 0 - 10 В пост.тока; 10 бит; 100 мВт/ 24 В, Wago # 750-560
Код: 750-560
👁 81 просмотров
2-канальный аналоговый выход; 0 - 10 В пост.тока; 10 бит; 100 мВт/ 24 В, Wago # 750-560
Этот модуль аналогового вывода генерирует стандартные сигналы 0–10 В.
Выходной сигнал электрически изолирован от уровня системы и передаётся с разрешением 10 бит.
Все выходы защищены от короткого замыкания.
Каждый канал оснащён светодиодом для индикации короткого замыкания или перегрузки ≥ 15 мА.
Экран напрямую подсоединён к DIN-рейке.
Электропитание к модулю подаётся от внутренней системы и источника питания полевого уровня.
Выходные каналы модуля имеют один общий потенциал земли.
Аналоговые выходы и питание 24 В имеют один общий потенциал земли, благодаря чему исполнительные механизмы, такие как сервоприводы, можно подключить с помощью 3-проводного кабеля.
| Технические данные | |
|---|---|
| Количество аналоговых выводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 0 … 10 VПост. ток |
| Подключение исполнительного устройства | 2 x (2-проводн,) |
| Разрешение [бит] | 10 |
| Размер данных | 2 x 16 бит – данные; 2 x 8 бит – управление/состояние (опционально) |
| Сопротивление нагрузки (выходное напряжение) | ≥ 1 kΩ |
| Время преобразования (тип.) | 10 |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,2 |
| Температурная ошибка (макс.) верхнего предела диапазона | 0,02 |
| Выходная ошибка, отклонение (макс.) верхнего предела диапазона | 0,2 |
| Температурная ошибка (макс.) значения выходного диапазона | 0,02 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 16 |
| Питающее напряжение (на полевом уровне) | 24 VПерем./пост. ток (-25 … +30 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/полевой уровень |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,362 |
| Вес | 52,1 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2 |
| ЭМС, излучение помех | согласно EN 61000-6-4 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454501327 |
| Код ТН ВЭД | 85389099990 |
