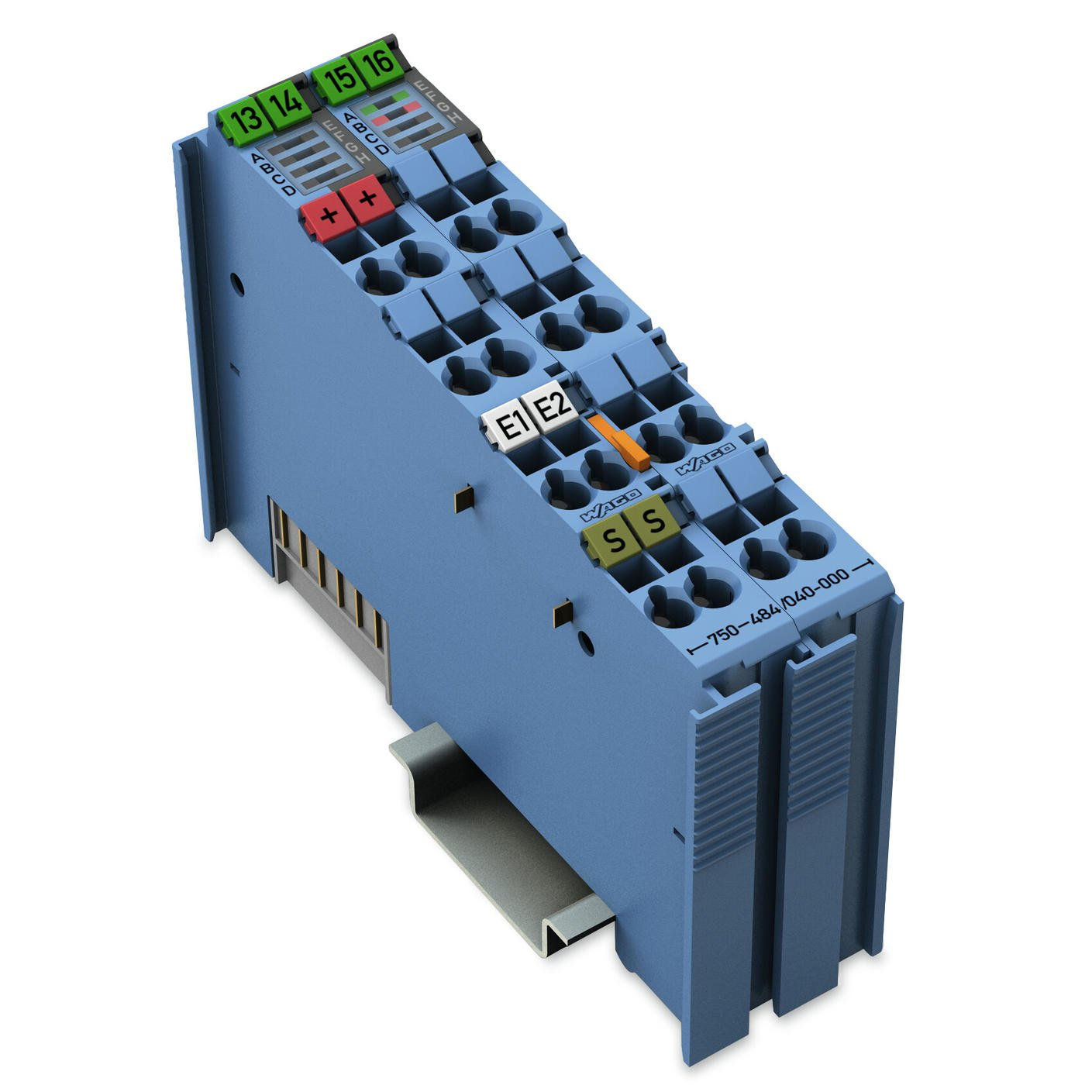

2-канальный модуль аналогового ввода; 4-20 мА HART; Искробезопасный; Extreme, Wago # 750-484/040-000
2-канальный модуль аналогового ввода; 4-20 мА HART; Искробезопасный; Extreme, Wago # 750-484/040-000
Этот модуль аналогового ввода соединяет два полевых нормирующих преобразователя сигналов с интерфейсом HART, предназначенных для применения во взрывоопасных зонах 0+1.
Модуль связывается с нормирующими преобразователями сигналов, считывает данные процессов посредством аналогового интерфейса и реализует соединение HART для настройки и импортирования динамических переменных.
Система WAGO I/O System 750 XTR должна устанавливаться в зоне 2 или во взрывобезопасной зоне.

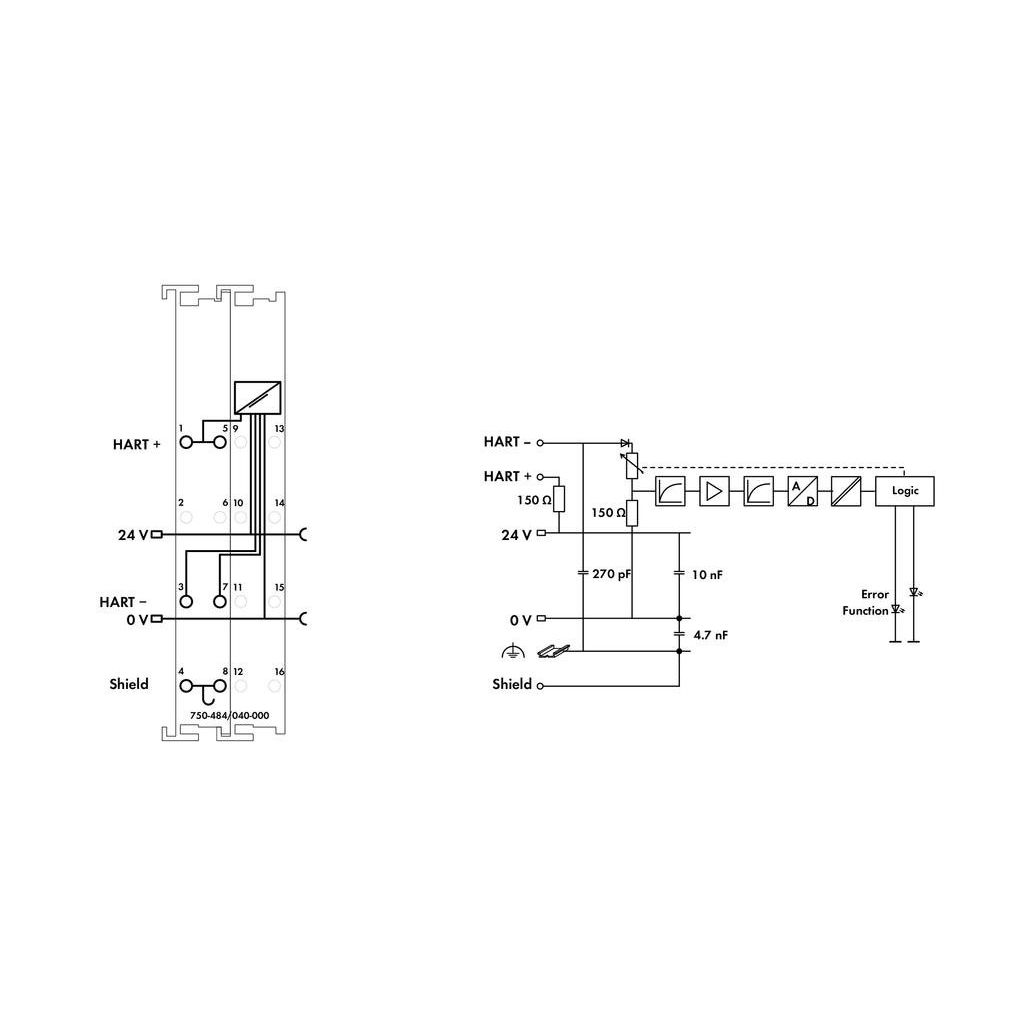

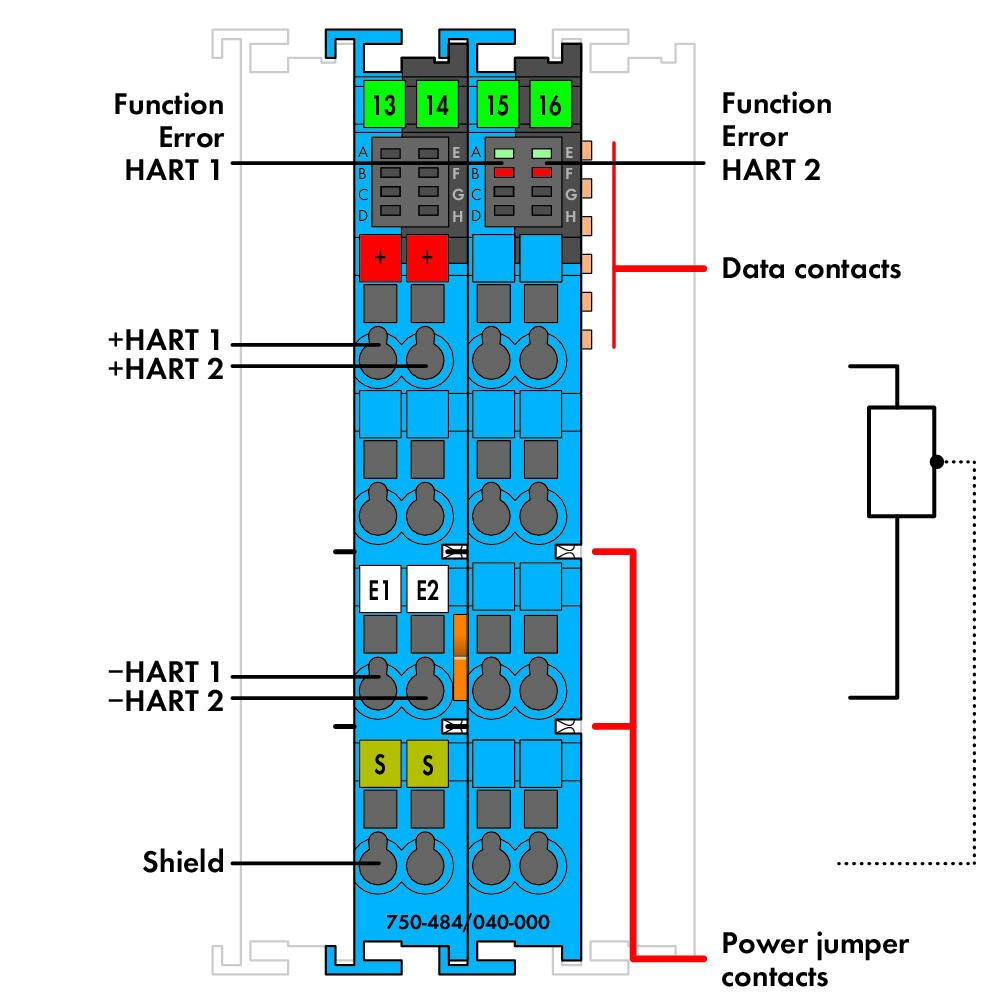

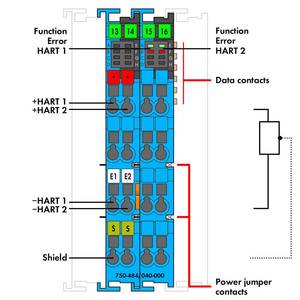

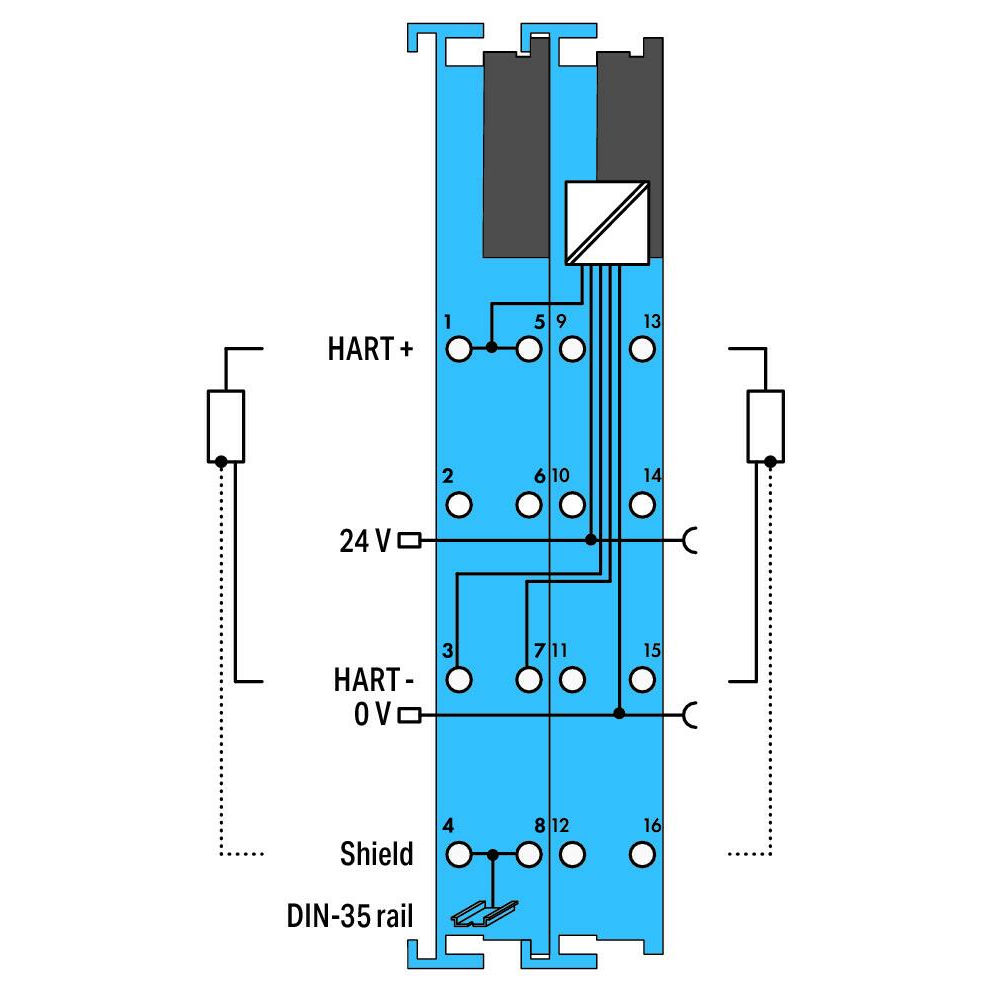

Питание 24 В передаётся с силовых контактов-перемычек посредством умножителей на полевые контакты (HART +). Экран напрямую подсоединён к DIN-рейке.
Измерительный вход оснащён средством ограничения тока до 25 мА. Этот модуль обеспечивает питание 2-проводных нормирующих преобразователей сигналов.
Могут быть отображены до 4 динамических переменных HART (PV, SV, TV, QV) на канал в циклическом образе процесса каплера или контроллера (параметризуемый). Для обмена информацией по протоколу HART с подключёнными интеллектуальными полевыми HART-устройствами протокол HART можно отобразить в циклическом образе процесса каплера или контроллера (параметризуемый).
Для некоторых (программируемых) соединителей доступны драйверы устройств FDT/DTM, что позволяет инструменту HART выполнять маршрутизацию к подключённому устройству HART.
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря следующим преимуществам:
- Расширенный диапазон температур
- Повышенная устойчивость к электромагнитным помехам и импульсному напряжению
- Повышенная устойчивость к вибрациям и ударным нагрузкам
| Notes | |
|---|---|
| Примечание | Модуль аналогового вывода должен работать от источника питания серии XTR 24 В пост. тока в исполнении Ex i (750-606/040-000)! Общая информация (например, требования к монтажу) по взрывозащите содержится в руководстве к системе ввода-вывода WAGO-I/O System 750 XTR. |
| Технические данные | |
| Количество аналоговых вводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Электричество |
| Тип сигнала (ток) | 4 … 20 mAПост. ток |
| Питающее напряжение (датчик) | 16,5 VПост. ток; Питание передатчика UV при 20 мА |
| Подключение датчика | 2 x (2-проводн.) |
| Входной фильтр | параметрируемый |
| Входной фильтр: с возможностью параметризации (поканально) | Да |
| Характеристики сигнала | С одним выводом |
| Диагностика | Обрыв провода, выход за границу диапазона измерений |
| Разрешение [бит] | 12 |
| Потребляемая мощность Pмакс. | 1,60 Вт (с подчинёнными устройствами (20 мА)) |
| Размер данных | 2 x 2 байт данных; 2 x 2 байт данных + 2n x 4 байт данных (n = количество динамических переменных); 2 x 2 байт данных + 6 байт буфер сообщений |
| Защита от перенапряжения | 30 В, с защитой от переполюсовки |
| Время преобразования (тип.) | 10 |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,2 |
| Температурная ошибка (макс.) верхнего предела диапазона | 0,01 |
| Искробезопасность Ex i | Да |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 25 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток; (Источник питания Ex i XTR: UO = макс. 26,8 В); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 26 |
| Устройства HART на канал | Одно устройство (одноабонентская линия, без многоабонентской линии) |
| Модемы HART на канал | Один модем (без мультиплексного режима) |
| Энергопотеря Pl | 0,62 Вт (без подчинённых устройств) |
| Изоляция | 300 В перем. тока система/полевой уровень |
| Диэлектрическая прочность | 510 В перем. тока / 775 В пост. тока; в соотв. с EN 60870-2-1 |
| Номинальное импульсное напряжение | 1 кВ; номинальное импульсное напряжение между искробезопасными и неискробезопасными цепями: 1,5 кВ (EN 60079-11) |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 1 |
| Маркировка | ATEX/IECEx: II 3 (1) G Ex ec [ia Ga] IIC T4 Gc; II (1) D [Ex ia Da] IIIC; I (M1) [Ex ia Ma] I |
| Explosion Protection | |
| Рекомендации по искробезопасности (Ex) | EN/IEC 60079-0, -7, -11 |
| Данные по безопасности (контур) | Uo = 26,8 В; Io = 90,07 мА; Po = 603,5 мВт; линейная графическая характеристика |
| Реактивное сопротивление Ex ia IIC | Lo = 1,8 мГн; Co = 0,092 мкФ |
| Реактивное сопротивление Ex ia IIB | Lo = 16 мГн; Co = 0,72 мкФ |
| Реактивное сопротивление Ex ia IIA | Lo = 27 мГн; Co = 2,37 мкФ |
| Реактивное сопротивление Ex ia I | Lo = 38 мГн; Co = 3,85 мкФ |
| Реактивное сопротивление (примечание) | Сопротивления без учёта совпадения L и C |
| Данные соединения | |
| Технология подключения: вводы/выводы | 16 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Тонкопроволочный проводник | 0,25 … 2,5 mm² / 24 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 24 mm / 0.945 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | синие |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,248 |
| Вес | 92,9 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5 g), EN 60870-2-2, МЭК 60721-3-1, -3 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2, EN 61131-2, применения на море, EN 60255-26, EN 60870-2-1, EN 61850-3, МЭК 61000-6-5, IEEE 1613, VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143649506 |
| Код ТН ВЭД | 85389099990 |
