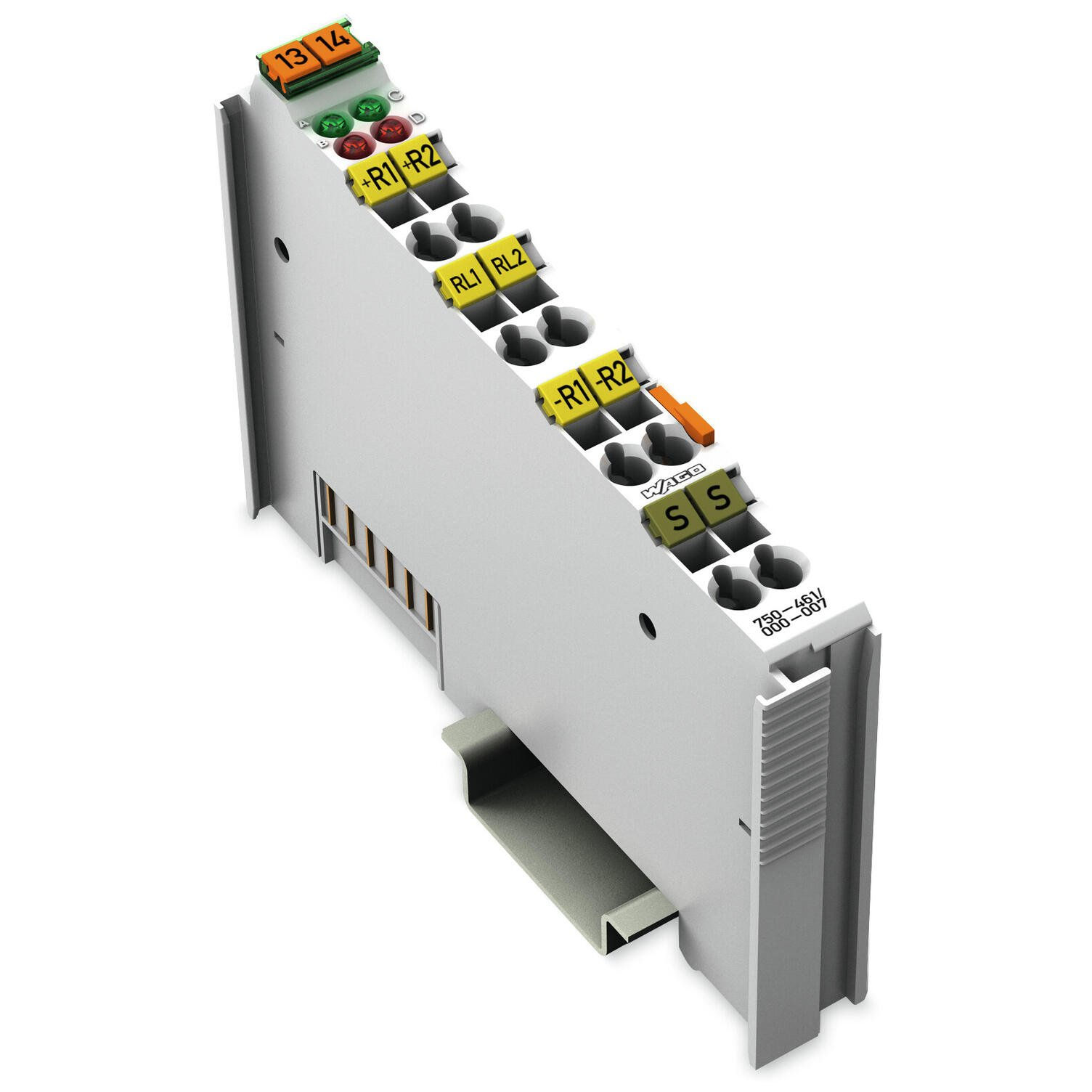

2-канальный модуль аналогового ввода; Измерение сопротивления 10 R - 5k0, Wago # 750-461/000-007
Код: 750-461/000-007
👁 75 просмотров
2-канальный модуль аналогового ввода; Измерение сопротивления 10 R - 5k0, Wago # 750-461/000-007

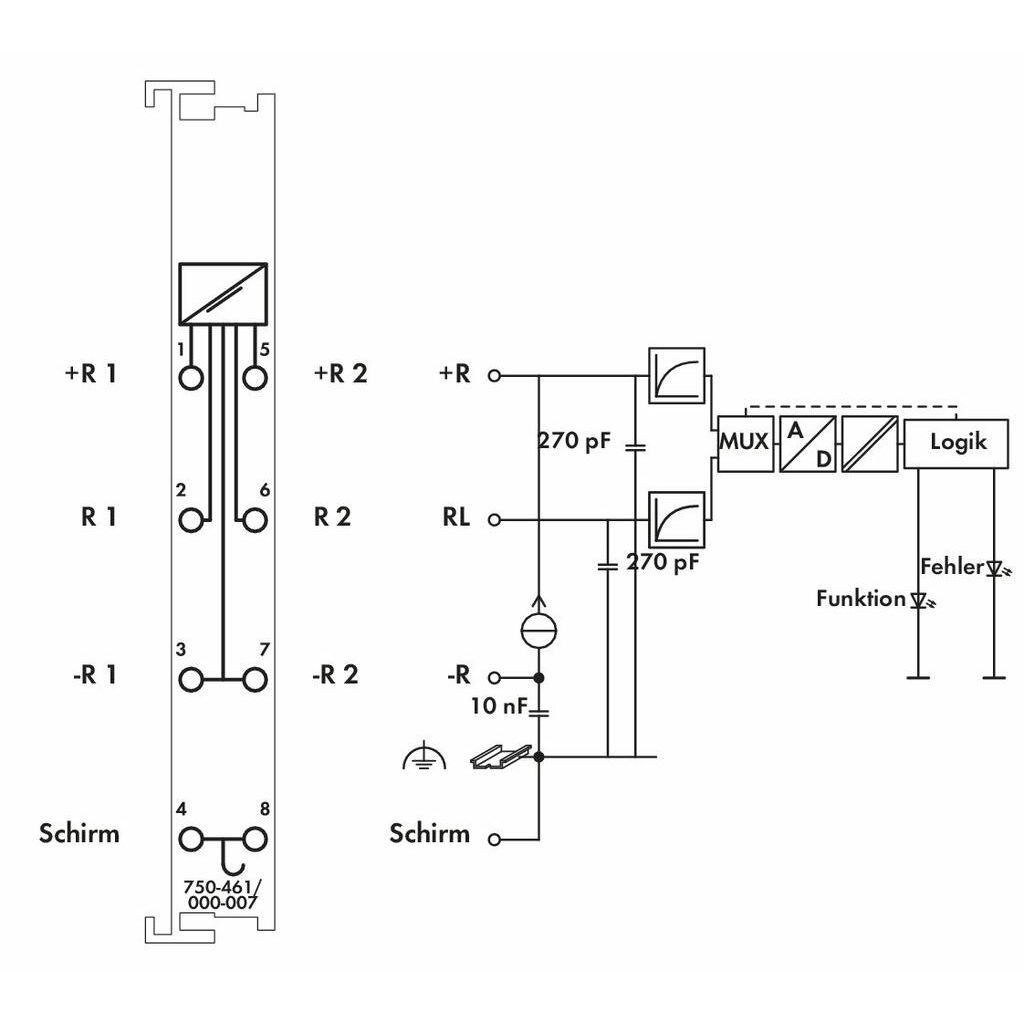

Этот аналоговый модуль ввода обеспечивает прямое подключение к резисторам для замера сопротивления от 10R до 5k0.

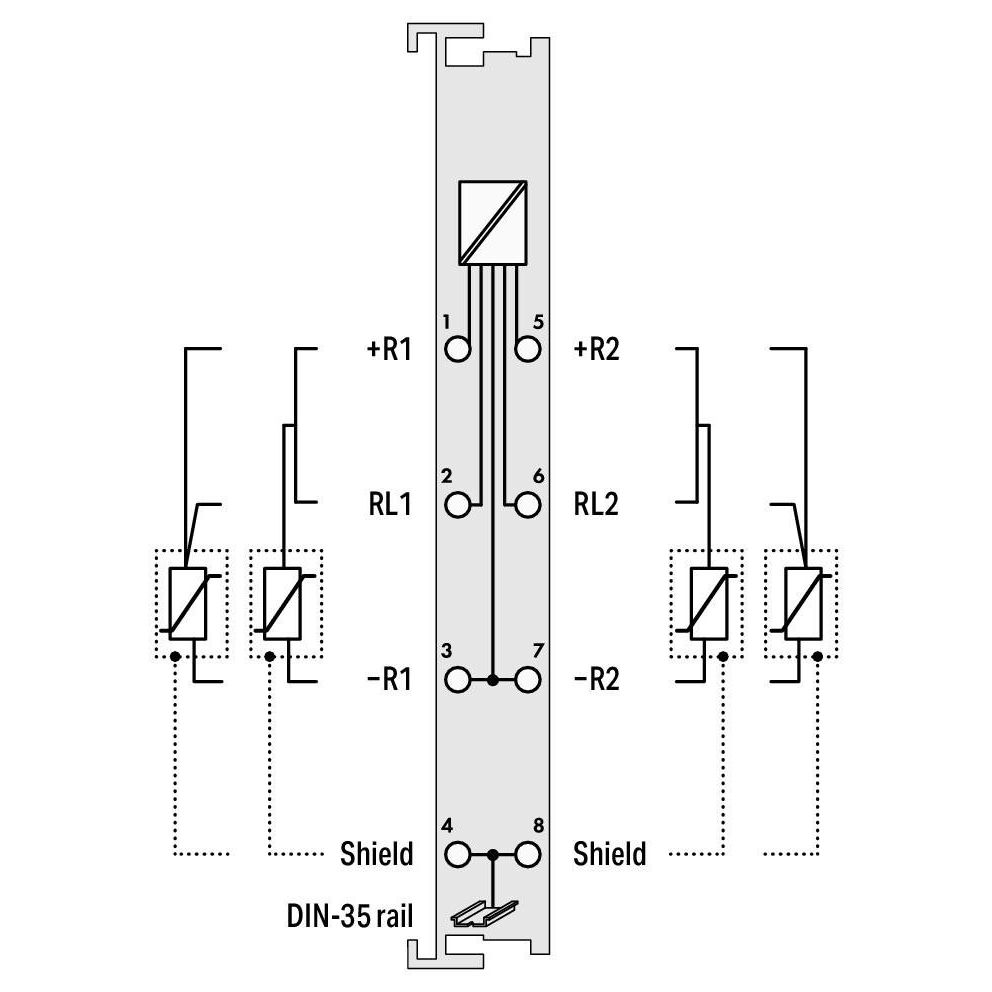

Предусмотрена возможность подключения двух- или трёхпроводных датчиков.

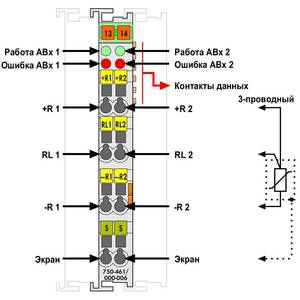

Модуль автоматически линеаризует весь температурный диапазон. Ошибка датчика (короткое замыкание, обрыв линии или выход за пределы диапазона измерений) отображается с помощью красного светодиодного индикатора.
Зелёный светодиодный индикатор сообщает о готовности к работе и налаженной связи с каплером.
Экран напрямую подсоединён к DIN-рейке.
| Технические данные | |
|---|---|
| Количество аналоговых вводов | 2 |
| Общее количество каналов (модуль) | 2 |
| Тип сигнала | Положение потенциометров |
| Подключение датчика | 2 x (2-проводн.) |
| Размер данных | 2 x 16 бит - данные, 2 x 8 бит - управление/состояние (опция) |
| Разрешение (по всему диапазону) | 0,5 Ом |
| Время преобразования (тип.) | 320 |
| Ошибка измерения (опорная температура) | 25 |
| Ошибка измерения – отклонение (макс.) от верхнего предела диапазона | 0,2 |
| Температурная ошибка (макс.) верхнего предела диапазона | 0,01 |
| Измеряемый ток (тип.) | 0,5 мA |
| Время отклика (макс.) | 4 |
| Типы датчиков | 10R … 5k0 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 80 |
| Изоляция | 500 В система/полевой уровень |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69,8 mm / 2.748 inch |
| Глубина от верхнего края DIN-рейки | 62,6 mm / 2.465 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,987 |
| Вес | 51 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-4, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454487096 |
| Код ТН ВЭД | 85389099990 |
