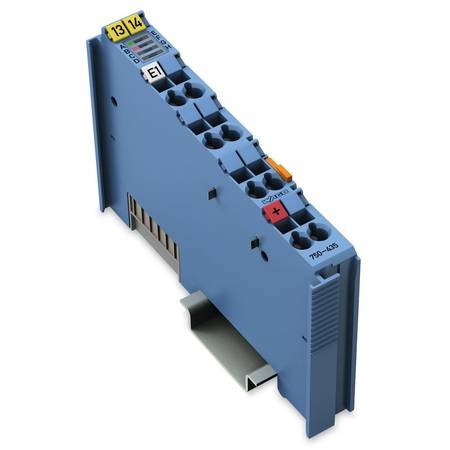

1-канальный дискретный вход; NAMUR; Искробезопасный, Wago # 750-435
Код: 750-435
👁 116 просмотров
1-канальный дискретный вход; NAMUR; Искробезопасный, Wago # 750-435
Этот дискретный модуль ввода записывает двоичные сигналы от датчиков в опасных зонах 0+1.

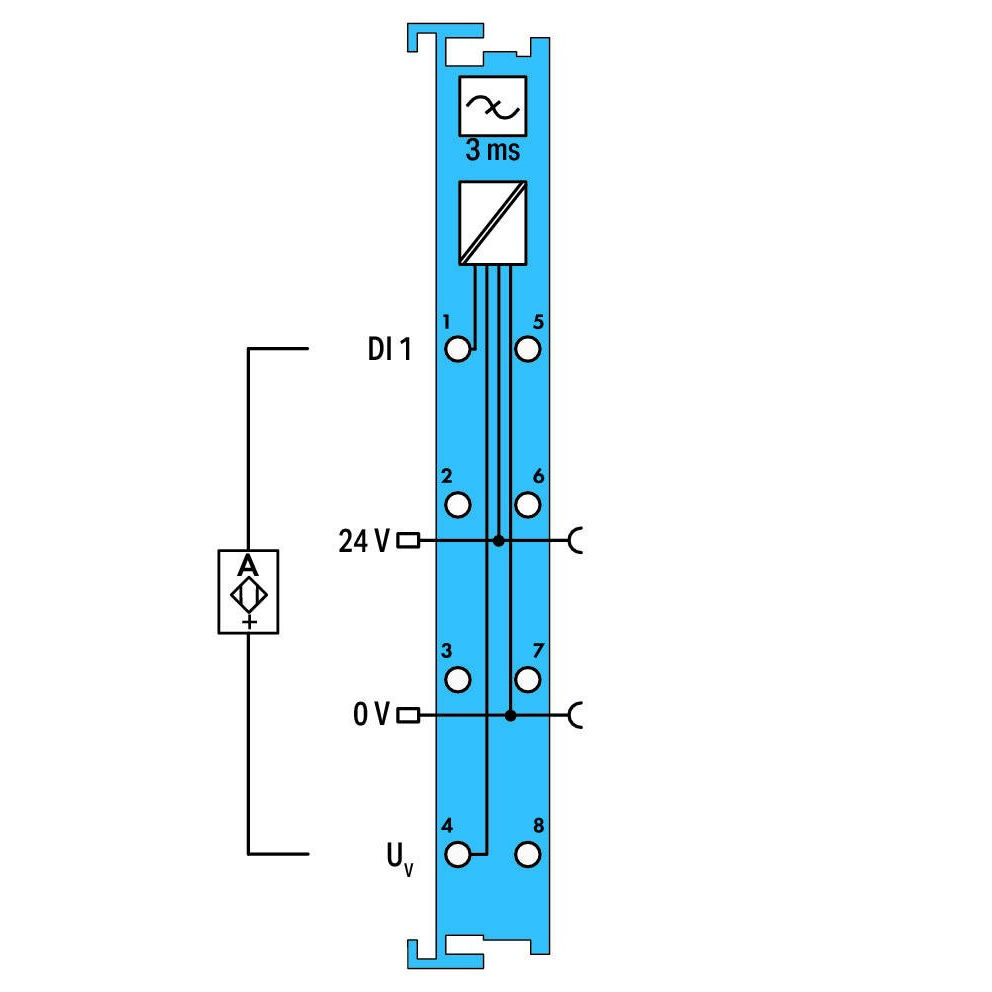

Датчики NAMUR, оптопары, механические контакты (в сочетании с модулем измерения сопротивления, доступным в качестве дополнительной принадлежности) или другие исполнительные элементы могут быть подсоединены через искробезопасные устройства.
Система WAGO I/O System 750 должна устанавливаться в зоне 2 или во взрывобезопасной зоне.
На каждый датчик подаётся напряжение 8,2 В с защитой от короткого замыкания.

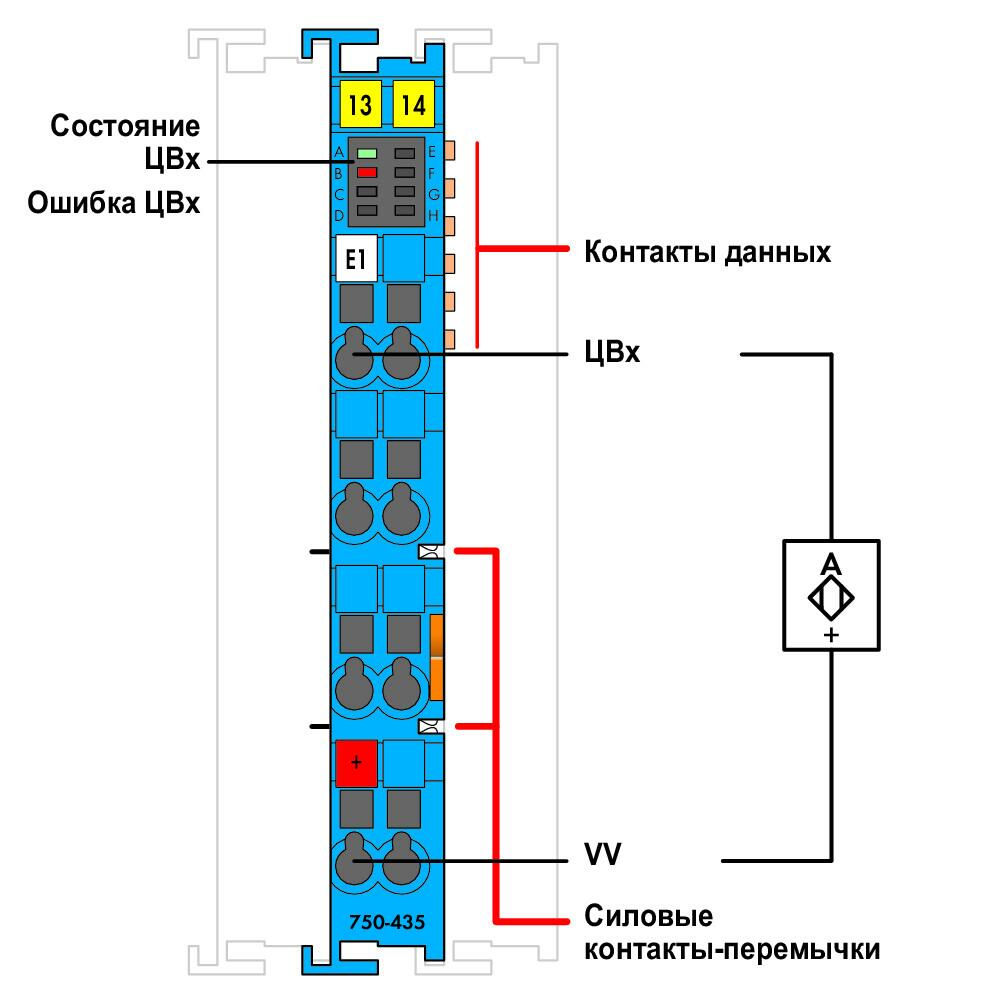

Индикаторы:
- Зелёный светодиод (сигнал вкл)
- Красный светод (обрыв линии, короткое замыкание)
Полевой и системный уровни электрически изолированы друг от друга.
| Notes | |
|---|---|
| Примечание | Модуль дискретного ввода должен работать от источника питания 24 В пост. тока в исполнении Ex i! Общая информация (например, требования к монтажу) по взрывозащите содержится в руководстве к системе ввода-вывода WAGO-I/O System 750. |
| Технические данные | |
| Количество модулей дискретных вводов | 1 |
| Общее количество каналов (модуль) | 1 |
| Тип сигнала | NAMUR |
| Питающее напряжение (датчик) | 8,2 VПост. ток; Защита от короткого замыкания; изолированные каналы |
| Подключение датчика | 1 x (2-проводн.) |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входной фильтр (дискретный) | 3 |
| Защита от ненадлежащего электромонтажа | Контроль короткого замыкания: > 6,4 мА Контроль обрыва провода: < 0,2 мА |
| Напряжение разомкнутой цепи | 8,2 |
| Ток короткого замыкания | ≤ 8,2 мА |
| Сигнальный ток (0) NAMUR | 1,2 |
| Сигнальный ток (1) NAMUR | 2,1 |
| Гистерезис переключения | 0,2 |
| Диагностика | Короткое замыкание, обрыв провода |
| Контактное сопротивление (макс.) | 1000 |
| Длительность входного импульса | 5 |
| Отделение входного импульса | 3 |
| Потребляемая мощность Pмакс. | 0,5 Вт |
| Разрядность входных данных (внутр.) (макс.) | 2 |
| Размер данных | 2 бита на вход: 1 бит на состояние, 1 бит на ошибки (короткое замыкание/обрыв провода) |
| Искробезопасность Ex i | Да |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 2,5 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток; (Источник питания Ex i: UO = макс. 27,3 В); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Потребление электроэнергии, электропитание на полевом уровне (модуль без внешней нагрузки) | 13 |
| Энергопотеря Pl | 0,37 Вт |
| Изоляция | 300 В перем. тока система/полевой уровень |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 1 |
| Маркировка | ATEX, IECEx, INMETRO, Underwriters Laboratories Inc. |
| Explosion Protection | |
| Рекомендации по искробезопасности (Ex) | EN IEC 60079-0, -7, -11 |
| Данные по безопасности (контур) | Uo = 12 В; Io = 16 мА; Po = 48 мВт; линейная графическая характеристика |
| Реактивное сопротивление Ex ia IIC | Lo = 180 мГн; Co = 1,4 мкФ |
| Реактивное сопротивление Ex ia IIB | Lo = 560 мГн; Co = 9 мкФ |
| Реактивное сопротивление Ex ia IIA | Lo = 900 mH; Co = 36 μF |
| Реактивное сопротивление Ex ia I | Lo = 1 Гн; Co = 35 мкФ |
| Реактивное сопротивление (примечание) | Сопротивления без учёта совпадения L и C |
| Данные соединения | |
| Технология подключения: вводы/выводы | 8 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 67,8 mm / 2.669 inch |
| Глубина от верхнего края DIN-рейки | 60,6 mm / 2.386 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | синие |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,874 |
| Вес | 46 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-3, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454725532 |
| Код ТН ВЭД | 85389099990 |
