16-канальный дискретный вход; тока; 3 мс; Включение по низкому уровню, Wago # 750-1407
Код: 750-1407
👁 87 просмотров
16-канальный дискретный вход; тока; 3 мс; Включение по низкому уровню, Wago # 750-1407

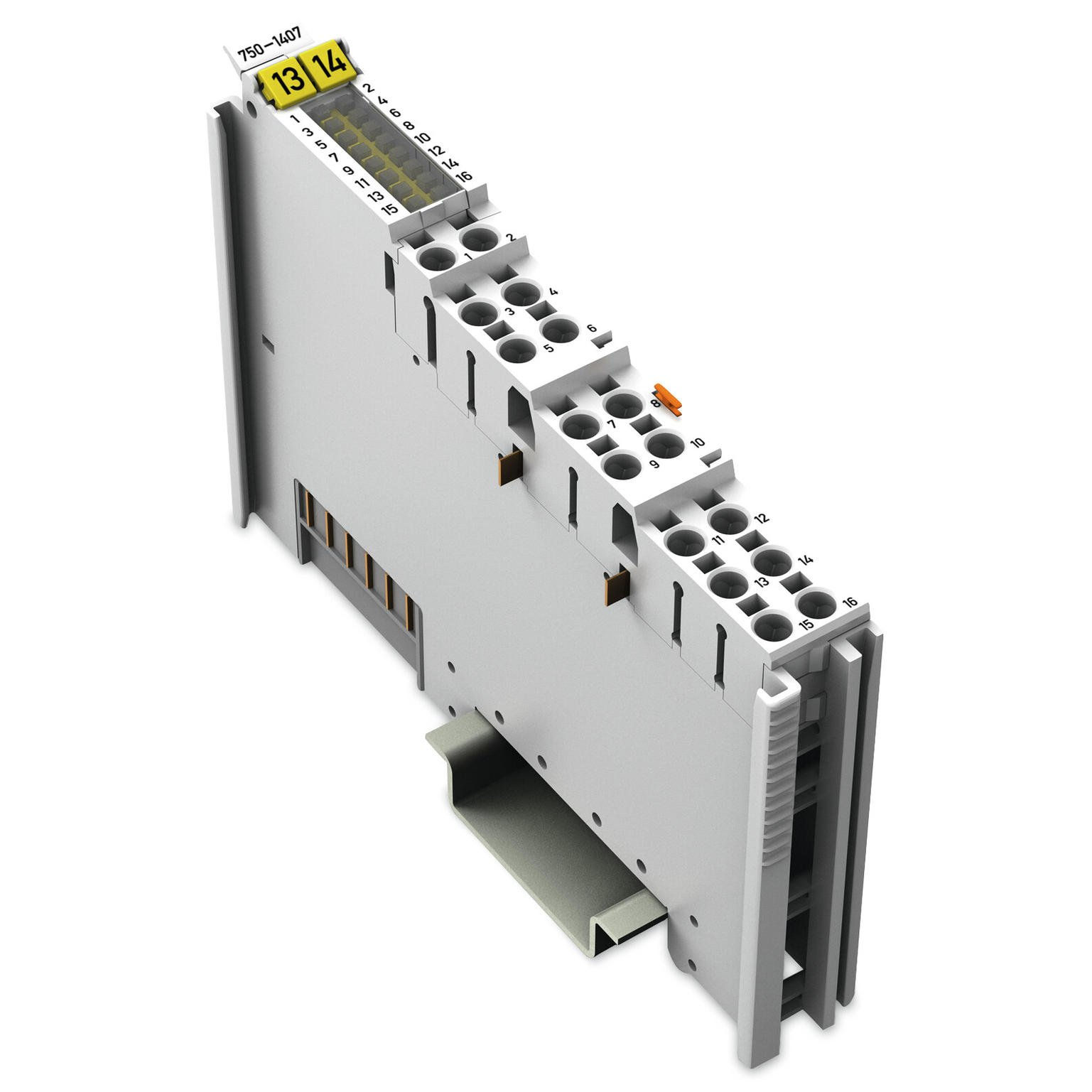

Этот дискретный модуль ввода предоставляет 16 каналов, причём его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчики, энкодеры, выключатели, бесконтактные датчики).
Для вставки однопроволочных проводников в модуль используется технология соединения Push-in CAGE CLAMP®.

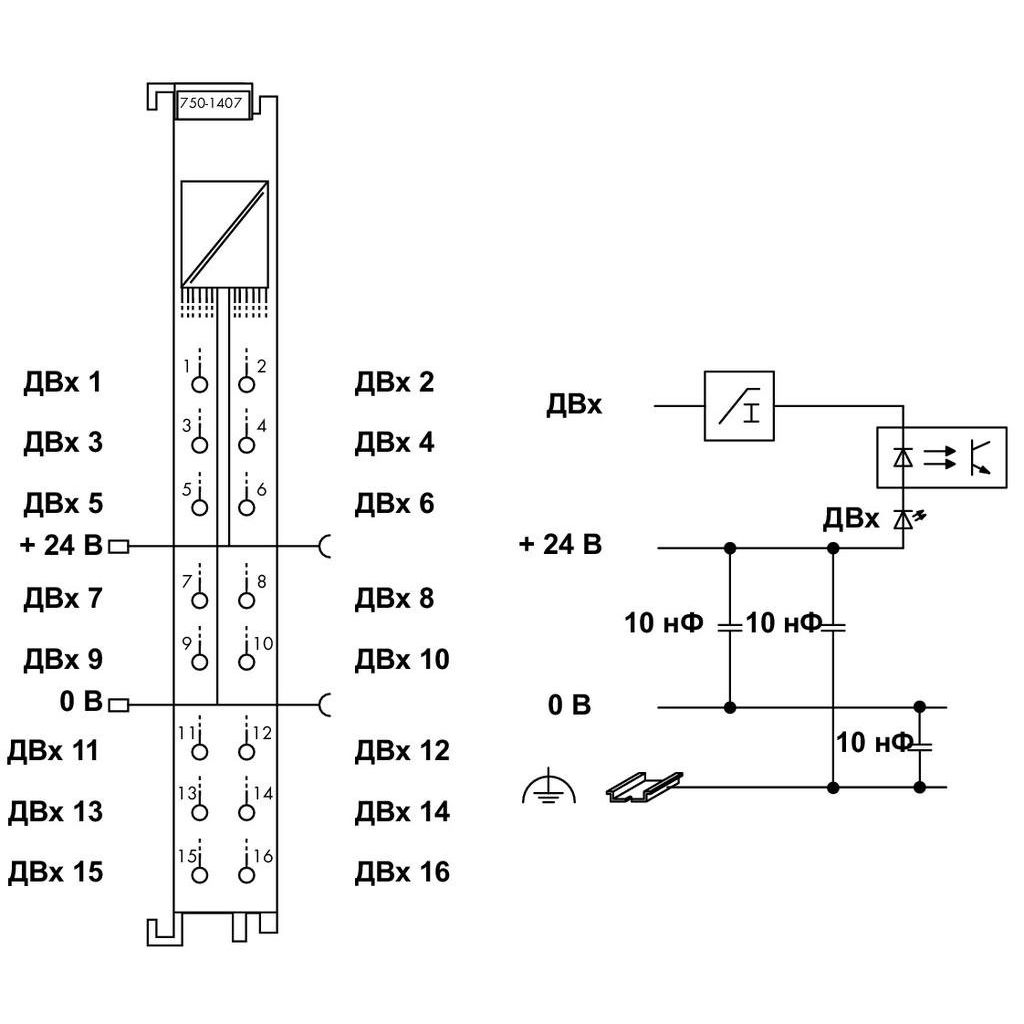

На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

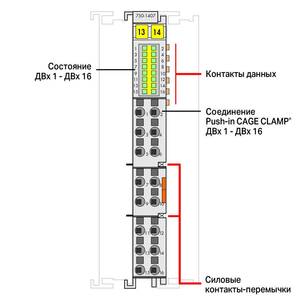

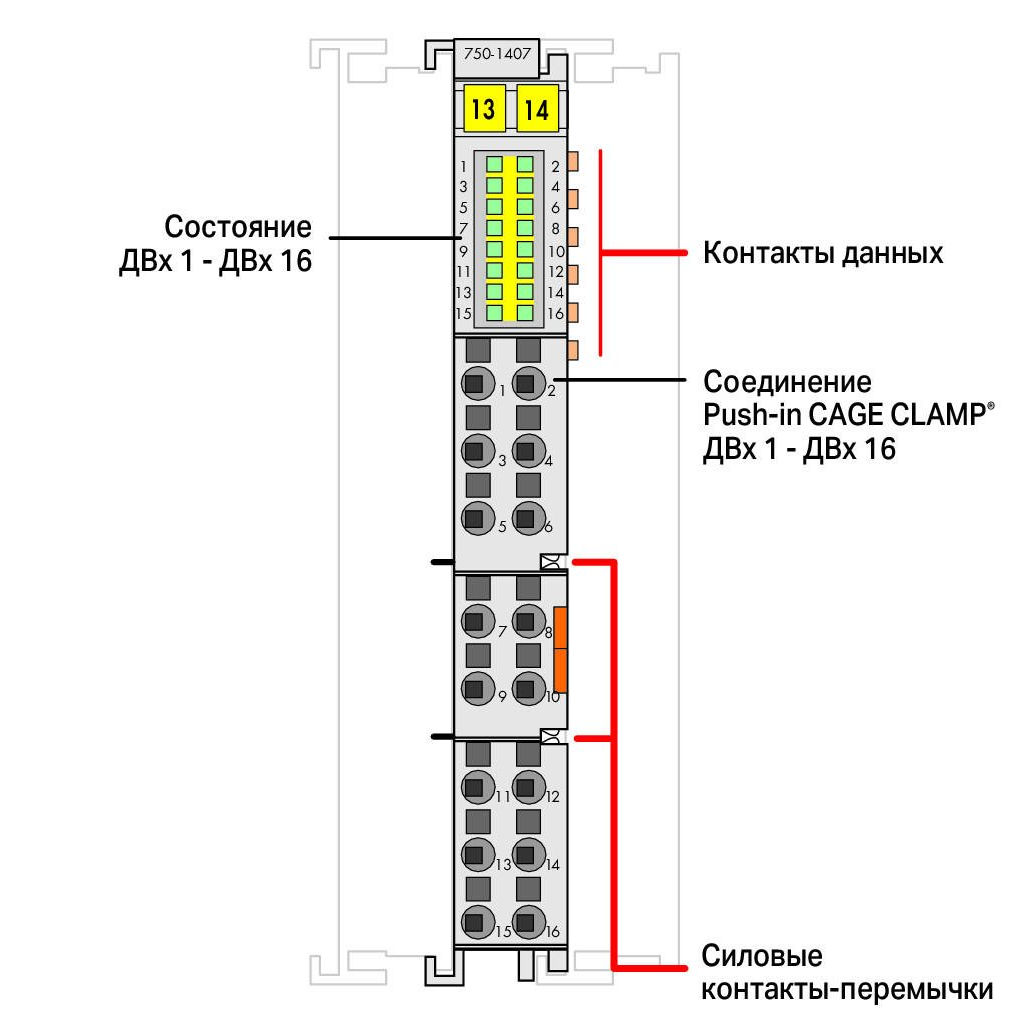

Зелёный светодиодный индикатор отображает состояние сигнала каждого канала.
Полевой и системный уровни электрически изолированы друг от друга.
Для открытия соединений Push-in CAGE CLAMP® необходим рабочий инструмент с лезвием 2,5 мм (210-719).
| Технические данные | |
|---|---|
| Количество модулей дискретных вводов | 16 |
| Общее количество каналов (модуль) | 16 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |
| Подключение датчика | 16 x (1-проводн.) |

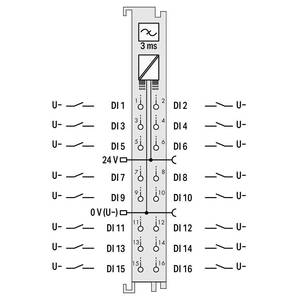

| Входные характеристики | Переключение на стороне низкого напряжения |
| Входной фильтр (дискретный) | 3 |
| Входной ток на канал для сигнала (0) (тип.) | 2,3 |
| Входной ток на канал для сигнала (0) (мин.) | -2,1 |
| Входной ток на канал для сигнала (0) (макс.) | -2,4 |
| Входной ток на канал для сигнала (1) (тип.) | -0,6 |
| Диапазон напряжения для сигнала (0) | (UV - 5 В) … UV пост. тока |
| Диапазон напряжения для сигнала (1) | -3 В пост. тока … (UV - 15 В) |
| Разрядность входных данных (внутр.) (макс.) | 16 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 25 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); через силовые контакты-перемычки (питание через ножевой контакт; передача через пружинный контакт) |
| Изоляция | 500 В система/полевой уровень |
| Индикаторы | Зелёный светодиод (1-16): состояние DI 1 … DI 16 |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 16 x Push-in CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,08 … 1,5 mm² / 28 … 16 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 22 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Тип проводника 1 | f-st |
| Тип проводника 2 | s |
| Тип проводника (1) | Тонкопроволочный |
| Тип проводника 2 | Однопроволочн. |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69 mm / 2.717 inch |
| Глубина от верхнего края DIN-рейки | 61,8 mm / 2.433 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Нет |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,995 |
| Вес | 47 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-3, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454905583 |
| Код ТН ВЭД | 85389099990 |
