16-канальный дискретный вход; тока; 3 мс; Extreme, Wago # 750-1405/040-000
Код: 750-1405/040-000
👁 112 просмотров
16-канальный дискретный вход; тока; 3 мс; Extreme, Wago # 750-1405/040-000

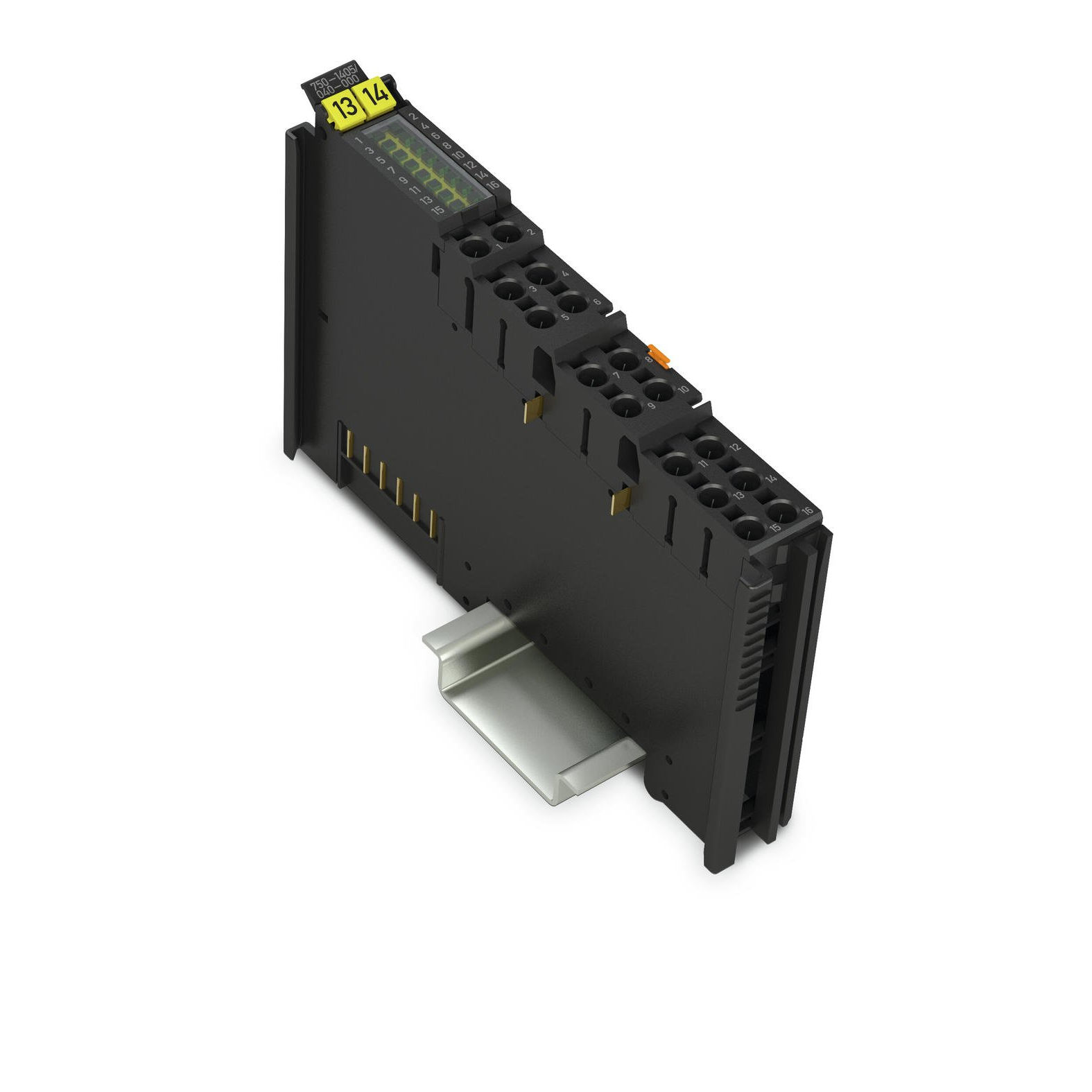

Этот дискретный модуль ввода предоставляет 16 каналов, причём его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчики, энкодеры, выключатели, бесконтактные датчики).
Для вставки однопроволочных проводников в модуль используется технология соединения Push-in CAGE CLAMP®.

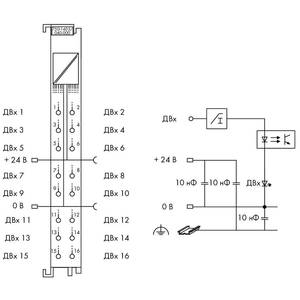

На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

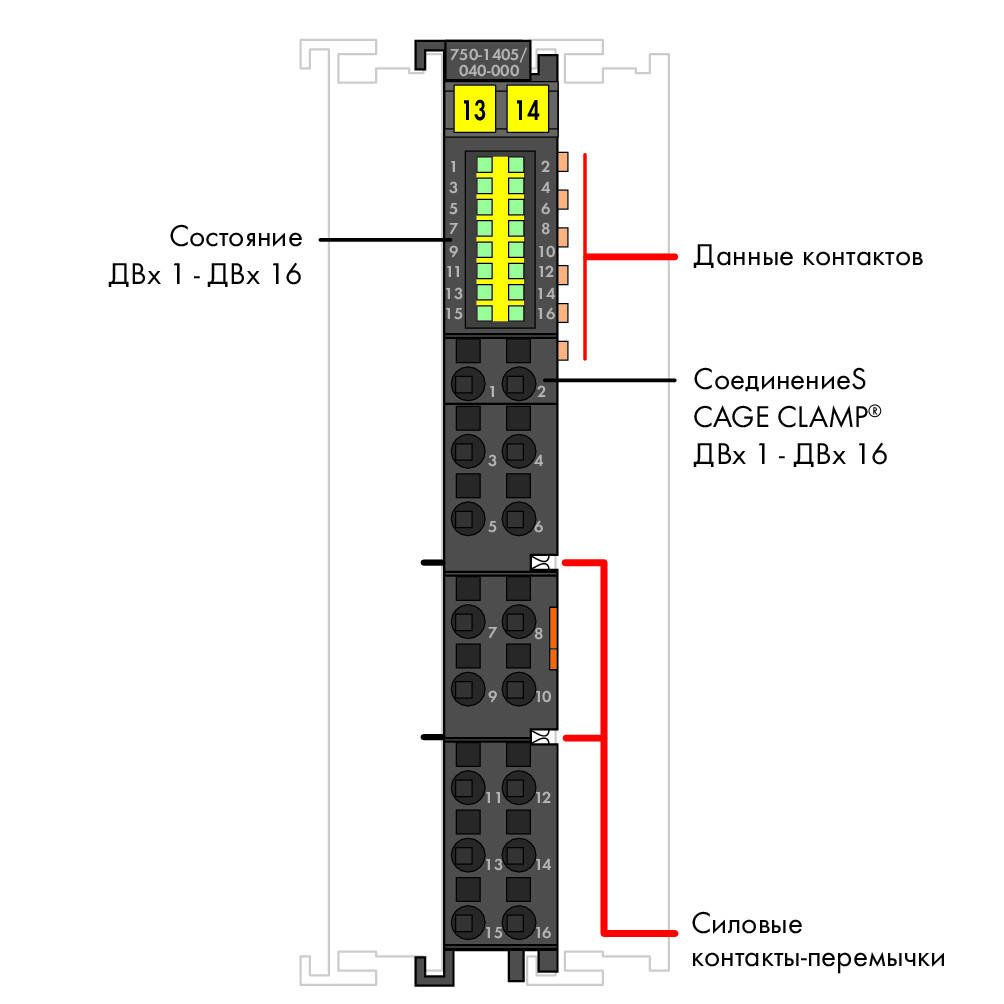

Зелёный светодиодный индикатор отображает состояние сигнала каждого канала.
Полевой и системный уровни электрически изолированы друг от друга.
Для открытия соединений Push-in CAGE CLAMP® необходим рабочий инструмент с лезвием 2,5 мм (210-719).
Устройство идеально подходит для эксплуатации в экстремальных условиях благодаря следующим преимуществам:
- Расширенный диапазон температур
- Повышенная устойчивость к электромагнитным помехам и импульсному напряжению
- Повышенная устойчивость к вибрациям и ударным нагрузкам
| Технические данные | |
|---|---|
| Количество модулей дискретных вводов | 16 |
| Общее количество каналов (модуль) | 16 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |

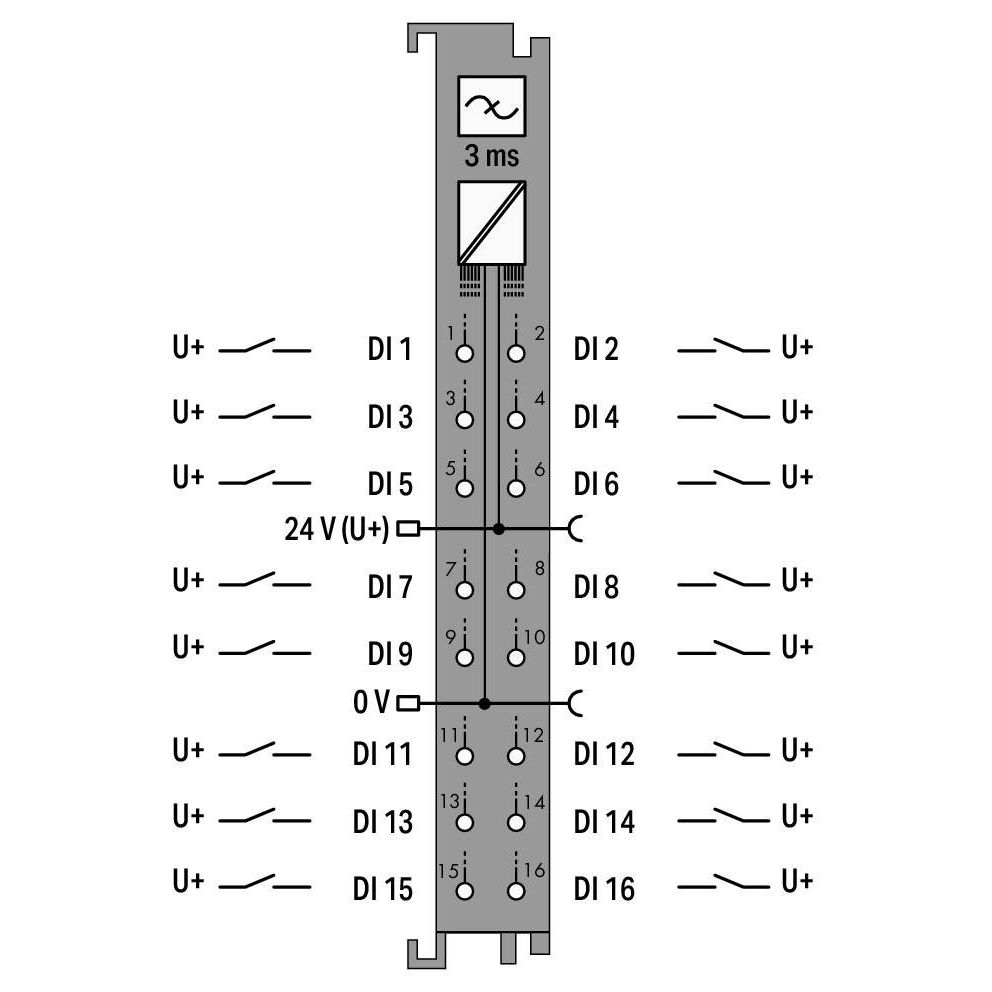

| Подключение датчика | 16 x (1-проводн.) |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входные характеристики | Тип 1 |
| Входной фильтр (дискретный) | 3 |
| Входной ток на канал для сигнала (0) (тип.) | 0,6 |
| Входной ток на канал для сигнала (1) (тип.) | 2,3 |
| Входной ток на канал для сигнала (1) (мин.) | 2,1 |
| Входной ток на канал для сигнала типа (1) макс. | 2,4 |
| Диапазон напряжения для сигнала (0) | -3 … +5 В пост. тока |
| Диапазон напряжения для сигнала (1) | 15 … 30 В пост. тока |
| Время задержки включения (T_on) от 0 до 1 | 300 |
| Время задержки выключения (T_off) от 1 до 0 | 400 |
| Разрядность входных данных (внутр.) (макс.) | 16 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 25 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); via power jumper contacts (power supply via blade contact; transmission via spring contact); Derating must be observed! |
| Диэлектрическая прочность | 510 В перем. тока / 775 В пост. тока; в соотв. с EN 60870-2-1 |
| Номинальное импульсное напряжение | 1 кВ |
| Индикаторы | Зелёный светодиод (1-16): состояние DI 1 … DI 16 |
| Количество входящих силовых контактов | 2 |
| Количество исходящих силовых контактов | 2 |
| Допустимая токовая нагрузка (силовые контакты) | 10 |
| Снижение номинальных характеристик | Derating (supply voltage): Surrounding air temperatures under laboratory conditions: (-25 … +30 %); for -40 … +55 °C: 24 V (-25 … +20 %); for +55 … +70 °C: 24 V (-25 … +10 %); Lower limit in all temperature ranges: -27.5 % (including 15 % residual ripple) |
| Данные соединения | |
| Технология подключения: вводы/выводы | 16 x Push-in CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Однопроволочный проводник | 0,25 … 1,5 mm² / 24 … 16 AWG |
| Тонкопроволочный проводник | 0,25 … 1,5 mm² / 24 … 16 AWG |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 69 mm / 2.717 inch |
| Глубина от верхнего края DIN-рейки | 61,8 mm / 2.433 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | темно-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 0,158 |
| Вес | 46,5 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | без снижения номинальных значений температуры: 0 … 2000 м; при снижении номинальных значений температуры: 2000 … 5000 м (0,5 K/100 м); макс. 5000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Относительная влажность (с конденсацией) | Краткосрочная конденсация согласно классу 3K7 / IEC EN 60721-3-3 и E DIN 40046-721-3 (кроме осадков, вызванных ветром, образования воды и льда) |
| Виброустойчивость | согласно МЭК 60068-2-6 (ускорение: 5g), EN 60870-2-2, МЭК 60721-3-1, -3, EN 50155; EN 61373 |
| Устойчивость к ударным нагрузкам | Согласно МЭК 60068-2-27 (15 g / 11 мс / полусинус. / 1 000 ударов; 25 g / 6 мс / 1 000 ударов), EN 50155, EN 61373 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-1, -2; EN 61131-2; применение на море; EN 50121-3-2; EN 50121-4, -5; EN 60255-26; EN 60870-2-1; EN 61850-3; IEC 61000-6-5; IEEE 1613; VDEW: 1994 |
| ЭМС, излучение помех | согласно EN 61000-6-3, -4, EN 61131-2, EN 60255-26, применения на море, EN 60870-2-1, EN 61850-3, EN 50121-3-2, EN 50121-4, -5 |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4050821460206 |
| Код ТН ВЭД | 85389099990 |
