16-канальный дискретный вход; тока; 3 мс; Плоский кабель, Wago # 750-1400
Код: 750-1400
👁 90 просмотров
16-канальный дискретный вход; тока; 3 мс; Плоский кабель, Wago # 750-1400
Этот дискретный модуль ввода предоставляет 16 каналов, причём его ширина составляет всего 12 мм (0,47 дюйма).
Он принимает двоичные управляющие сигналы от дискретных полевых устройств (например, датчики, энкодеры, выключатели, бесконтактные датчики).
Модуль подключается к электронным модулям через 20-контактный плоский кабель.
Питание 24 В подаётся на электронные модули посредством двух соединителей CAGE CLAMP®.
На каждом входном канале есть RC-фильтр подавления помех с постоянной времени 3,0 мс.

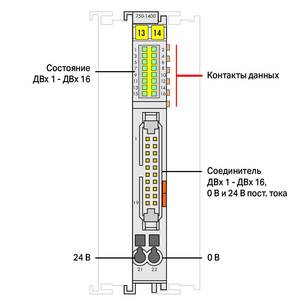

Зелёный светодиодный индикатор отображает состояние сигнала каждого канала.
Полевой и системный уровни электрически изолированы друг от друга.
| Технические данные | |
|---|---|
| Количество модулей дискретных вводов | 16 |
| Общее количество каналов (модуль) | 16 |
| Тип сигнала | Напряжение |
| Сигнал в виде напряжения | 24 VПост. ток |
| Питающее напряжение (датчик) | 24 VПост. ток |
| Подключение датчика | 16 x (1-проводн.) |
| Входные характеристики | Переключение на стороне высокого напряжения |
| Входной фильтр (дискретный) | 3 |
| Входной ток на канал для сигнала (0) (тип.) | 0,6 |
| Входной ток на канал для сигнала (1) (тип.) | 2,3 |
| Входной ток на канал для сигнала (1) (мин.) | 2,1 |
| Входной ток на канал для сигнала типа (1) макс. | 2,4 |
| Диапазон напряжения для сигнала (0) | -3 … +5 В пост. тока |
| Диапазон напряжения для сигнала (1) | 15 … 30 В пост. тока |
| Разрядность входных данных (внутр.) (макс.) | 16 |
| Питащее напряжение (система) | 5 VПост. ток; через контакты данных |
| Потребляемая электроэнергия (5 В напряжения системы) | 25 |
| Питающее напряжение (на полевом уровне) | 24 VПост. ток (-25 … +30 %); посредством разъёмного соединителя (соединение CAGE CLAMP®) |
| Изоляция | 500 В система/полевой уровень |
| Индикаторы | Зелёный светодиод (1-16): состояние DI 1 … DI 16 |
| Данные соединения | |
| Технология подключения: вводы/выводы | 20 x Вилка, 20-полюсная |
| Технология подключения: электропитание на полевом уровне | 2 x CAGE CLAMP® |
| Тип подключения (1) | Вводы/выводы |
| Тип подключения 2 | Электропитание на полевом уровне |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 14 AWG |
| Длина снятия изоляции 2 | 8 … 9 mm / 0.31 … 0.35 inch |
| Geometrical Data | |
| Ширина | 12 mm / 0.472 inch |
| Высота | 100 mm / 3.937 inch |
| Глубина | 74,1 mm / 2.917 inch |
| Глубина от верхнего края DIN-рейки | 66,9 mm / 2.634 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Разъёмный соединитель | Нет |
| Material Data | |
| Цвет | светло-серые |
| Материал корпуса | Поликарбонат, полиамид 6.6 |
| Пожарная нагрузка | 1,062 |
| Вес | 41,7 |
| Маркировка соответствия | CE |
| Environmental Requirements | |
| Температура окружающей среды (работа) | 0 … 55 °C |
| Температура окружающей среды (хранение) | -40 … 85 °C |
| Тип защиты | IP20 |
| Степень загрязнения (5) | 2 согласно МЭК 61131-2 |
| Рабочая высота | 0 … 2000 м |
| Монтажное положение | горизонтальн. (в стоячем или лежачем положении); вертикальн. |
| Относительная влажность воздуха (без конденсации) | 95 |
| Виброустойчивость | 4 g согласно МЭК 60068-2-6 |
| Устойчивость к ударным нагрузкам | 15 g согласно МЭК 60068-2-27 |
| ЭМС, помехоустойчивость | согласно EN 61000-6-2, применения на море |
| ЭМС, излучение помех | согласно EN 61000-6-3, применения на море |
| Устойчивость к воздействию загрязняющих веществ | согласно МЭК 60068-2-42 и МЭК 60068-2-43 |
| Допустимая концентрация загрязняющего вещества H2S при относительной влажности | 10 |
| Допустимая концентрация загрязняющего вещества SO2 при относительной влажности | 25 |
| Коммерческие данные | |
| Product Group | 15 (Remote I/O) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454880590 |
| Код ТН ВЭД | 85389099990 |
