2-проводные клеммы для печатных плат; 10 мм2; Шаг контактов 7,5 мм; 3-пол.; Push-in CAGE CLAMP®, Wago # 746-2303/000-016

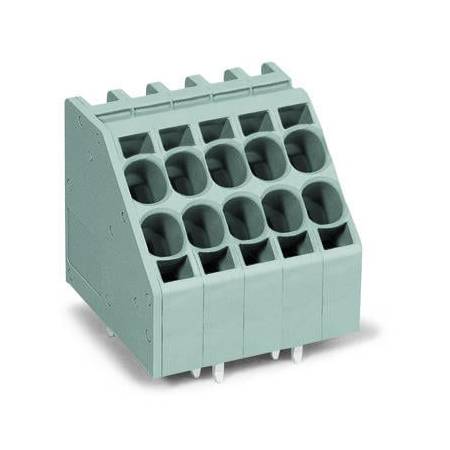

Изображение товара отличается от артикула.Код: 746-2303/000-016
👁 65 просмотров
2-проводные клеммы для печатных плат; 10 мм2; Шаг контактов 7,5 мм; 3-пол.; Push-in CAGE CLAMP®; 10,00 мм2; зеленые-желто, Wago # 746-2303/000-016
- Двухпроводные клеммные колодки, приводимые в действие отвёрткой, с соединением Push-in CAGE CLAMP®
- Двойные вводы для подключения питания и распределения потенциалов
- Простое и надёжное соединение при помощи пружинных зажимов через индивидуальные рабочие разъёмы
- 600 В UL на UL 1059
- Простой монтаж однопроволочных проводников и проводников с наконечником путём вставки
- Маркировочный паз для миниатюрных маркеров WSB и WMB
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 800 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |

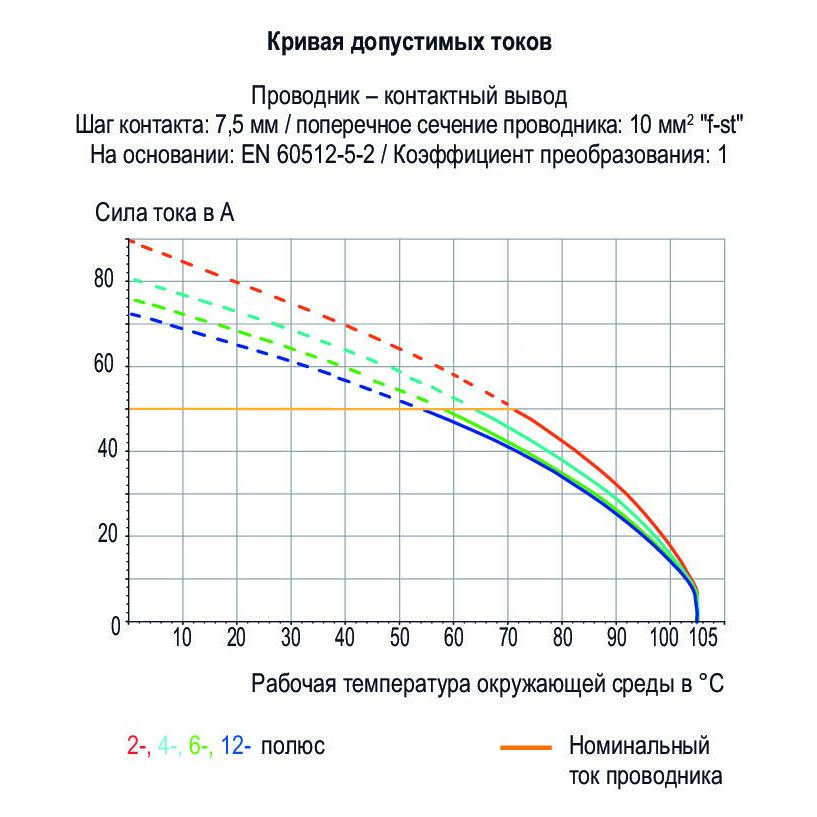

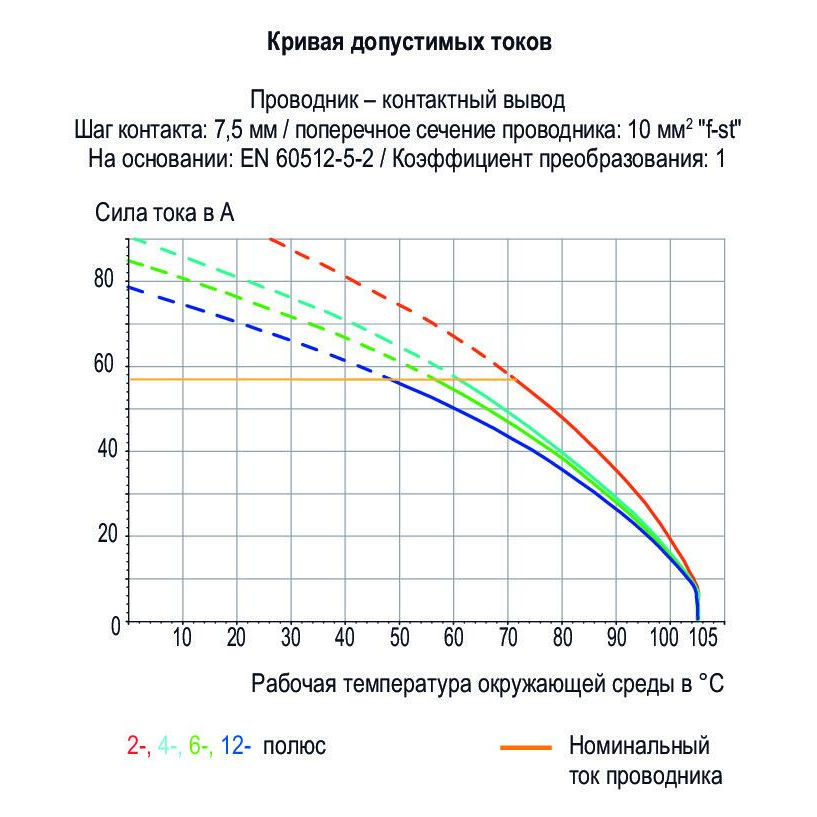

| Номинальный ток | 50 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 600 |
| Номинальный ток UL (группа использования B) | 50 |
| Номинальное напряжение UL (группа использования C) | 600 |
| Номинальный ток UL (группа использования C) | 50 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 600 |
| Номинальный ток CSA (группа использования B) | 44 |
| Номинальное напряжение CSA (группа использования C) | 600 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 44 |
| Данные соединения | |
| Общее число точек подключения | 6 |
| Общее число потенциалов | 3 |
| Количество подключений | 1 |
| Количество уровней | 2 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник | 0,5 … 10 mm² / 20 … 8 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,5 … 6 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,5 … 6 mm² |
| Длина снятия изоляции | 13 … 15 mm / 0.51 … 0.59 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 3 |

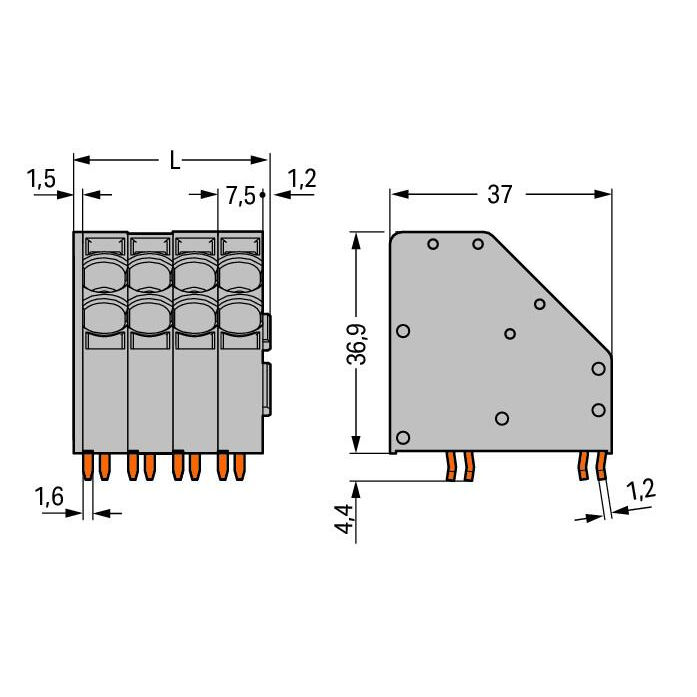

| Geometrical Data | |
| Шаг контактов | 7,5 mm / 0.295 inch |
| Ширина | 25,2 mm / 0.992 inch |
| Высота | 41,3 mm / 1.623 inch |
| Высота от поверхности | 36,9 mm / 1.453 inch |
| Глубина | 37 mm / 1.457 inch |
| Длина вывода под пайку | 4,4 |
| Размеры вывода под пайку | 1,6 x 1,2 mm |

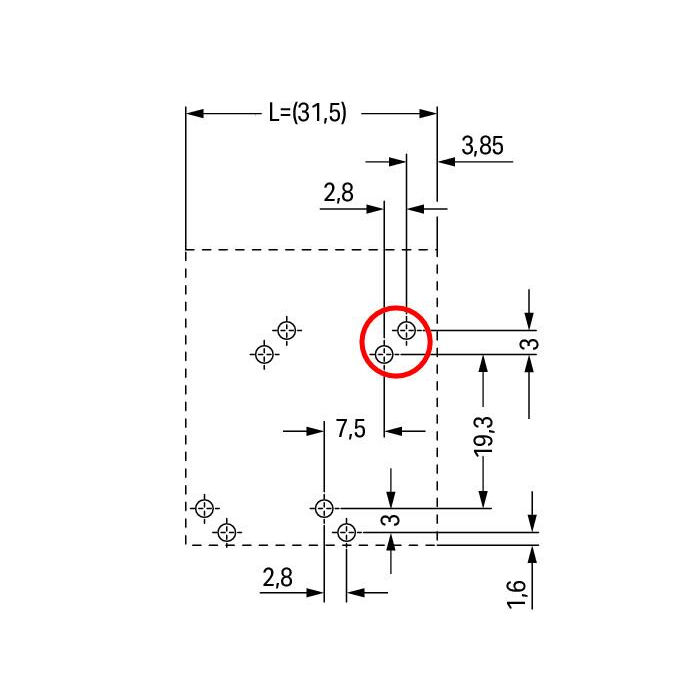

| Диаметр отверстия с допуском | 2,2 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (со смещением) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | зеленые-желто |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,409 |
| Вес | 24,7 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 40 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4050821478799 |
| Код ТН ВЭД | 85369010000 |
