Клемма на печатную плату; 6 мм2; Шаг контактов 7,5 мм; 4-пол.; CAGE CLAMP®; опция объединения; 6,00 мм2, Wago # 745-304/005-000

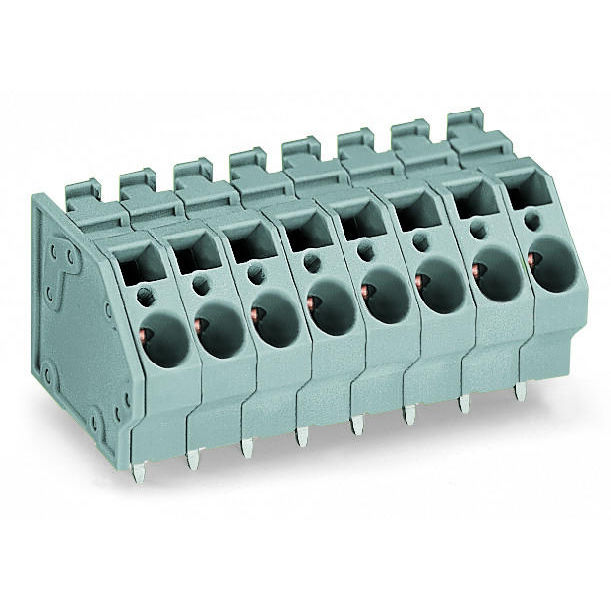

Изображение товара отличается от артикула.Код: 745-304/005-000
👁 28 просмотров
Клемма на печатную плату; 6 мм2; Шаг контактов 7,5 мм; 4-пол.; CAGE CLAMP®; опция объединения; 6,00 мм2; серые, Wago # 745-304/005-000
- Клеммы для печатных плат с соединением CAGE CLAMP®, приводимым в действие при помощи отвёртки
- Версии с сертификатом Ex
- Объединение и распределение потенциалов с помощью гребешковых перемычек
- Двойные выводы под пайку для высокого уровня механической стабильности
- Индивидуальные сочетания цветов
- Интегрированный диагностический отвод
- Маркировочные пазы для маркеров Mini-WSB
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Варианты для Ex e II и Ex i Другие цвета Клеммные колодки различных цветов для печатных плат Варианты с монтажными фланцами Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 500 |
| Номинальное импульсное напряжение (III/3) | 6 |
| Номинальное напряжение (III/2) | 400 |
| Номинальное импульсное напряжение (III/2) | 6 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 6 |
| Номинальный ток | 32 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 30 |
| Номинальное напряжение UL (группа использования C) | 150 |
| Номинальный ток UL (группа использования C) | 30 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 30 |
| Номинальное напряжение CSA (группа использования C) | 150 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 30 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 4 |
| Общее число потенциалов | 4 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Количество гнёзд для перемычек | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,2 … 6 mm² / 24 … 10 AWG |
| Тонкопроволочный проводник | 0,2 … 6 mm² / 24 … 10 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 4 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 4 mm² |
| Длина снятия изоляции | 11 … 12 mm / 0.43 … 0.47 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 4 |

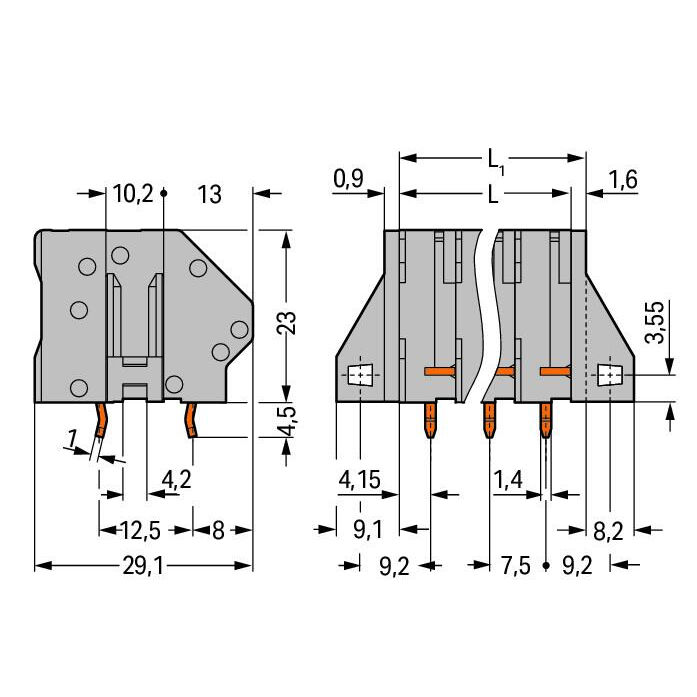

| Geometrical Data | |
| Шаг контактов | 7,5 mm / 0.295 inch |
| Ширина | 49,8 mm / 1.961 inch |
| Высота | 27,5 mm / 1.083 inch |
| Высота от поверхности | 23 mm / 0.906 inch |
| Глубина | 29,1 mm / 1.146 inch |
| Длина вывода под пайку | 4,5 |
| Размеры вывода под пайку | 1 x 1,4 mm |
| Диаметр отверстия с допуском | 1,8 (+0,1) mm |
| Механические данные | |
| Тип монтажа | Монтажные фланцы |
| Тип монтажа | Поверхностный монтаж |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,369 |
| Вес | 21,6 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 40 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4044918302166 |
| Код ТН ВЭД | 85369010000 |
