Четырехуровн. клемма на печатную плату; 2,5 мм2; Шаг контактов 5,08 мм; 96-пол.; CAGE CLAMP®; 2,50 мм2; оранжевые, Wago # 738-424
Код: 738-424
👁 113 просмотров
Четырехуровн. клемма на печатную плату; 2,5 мм2; Шаг контактов 5,08 мм; 96-пол.; CAGE CLAMP®; 2,50 мм2; оранжевые, Wago # 738-424
- Клеммы для печатных плат с соединением CAGE CLAMP®, приводимым в действие при помощи отвёртки
- Высокоплотная четырёхуровневая конструкция для компактного монтажа нескольких проводников в ограниченном пространстве
- Угловой ввод проводника и открытие зажима CAGE CLAMP® упрощают эксплуатацию
- Индивидуальная маркировка с помощью струйного принтера для всех уровней монтажа

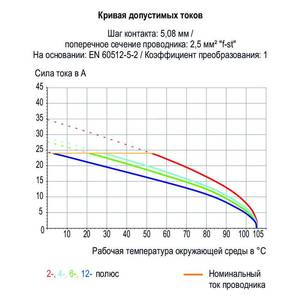

| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Другие цвета Клеммные колодки различных цветов для печатных плат Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Допустимые значения параметров (примечание) | между модулями |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |
| Номинальный ток | 18 |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Допустимые значения параметров (примечание) 2 | между уровнями |
| Номинальное напряжение (III/3) 2 | 320 |
| Номинальное импульсное напряжение (III/3) 2 | 4 |
| Номинальное напряжение (III/2) 2 | 320 |
| Номинальное импульсное напряжение (III/2) 2 | 4 |
| Номинальное напряжение (II/2) 2 | 630 |
| Номинальное импульсное напряжение (II/2) 2 | 4 |
| Номинальный ток 2 | 18 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 96 |
| Общее число потенциалов | 96 |
| Количество подключений | 1 |
| Количество уровней | 4 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 2,5 mm² |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 96 |
| Geometrical Data | |

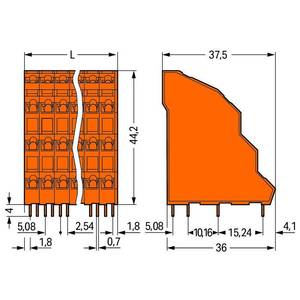

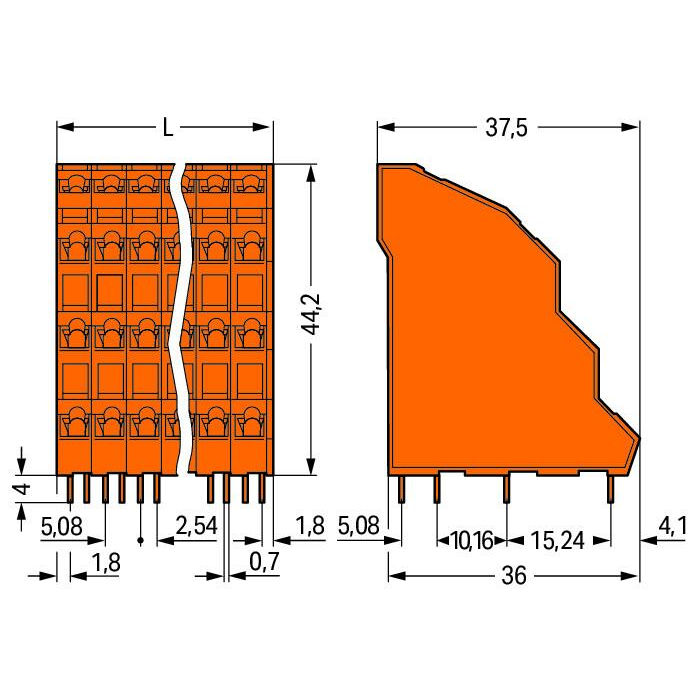

| Шаг контактов | 5,08 mm / 0.2 inch |
| Ширина | 122,92 mm / 4.839 inch |
| Высота | 48,2 mm / 1.898 inch |
| Высота от поверхности | 44,2 mm / 1.74 inch |
| Глубина | 37,5 mm / 1.476 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 0,7 x 0,7 mm |
| Диаметр отверстия с допуском | 1,3 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | в клемме (со смещением) |
| Количество контактов пайки на потенциал | 1 |
| Material Data | |
| Цвет | оранжевые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 1,953 |
| Вес | 144,4 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 6 шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4045454159986 |
| Код ТН ВЭД | 85369010000 |
