Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,81 мм; 3-пол.; PUSH WIRE®; 1,50 мм2; оранжевые, Wago # 735-123

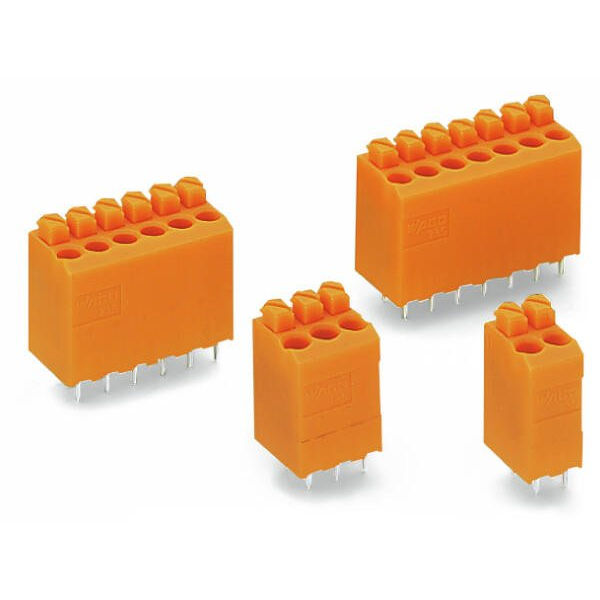

Изображение товара отличается от артикула.Код: 735-123
👁 32 просмотров
Клемма на печатную плату; нажимная кнопка; 1,5; Шаг контактов 3,81 мм; 3-пол.; PUSH WIRE®; 1,50 мм2; оранжевые, Wago # 735-123
- Компактные клеммы для печатных плат с нажимными кнопками и соединением PUSH WIRE®
- Приведение в действие и монтаж проводника сверху при помощи нажимной кнопки экономят место на печатной плате
- Подключение однопроволочных проводников путём вставки
- Клеммы WAGO для наружного монтажа могут размещаться в ряд без потери полюсов.
| Notes | |
|---|---|
| варианты: | Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 250 |
| Номинальное импульсное напряжение (III/3) | 4 |
| Номинальное напряжение (III/2) | 320 |
| Номинальное импульсное напряжение (III/2) | 4 |
| Номинальное напряжение (II/2) | 630 |
| Номинальное импульсное напряжение (II/2) | 4 |
| Номинальный ток | 10 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 3 |
| Общее число потенциалов | 3 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | PUSH WIRE® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,5 … 1,5 mm² / 20 … 16 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,5 … 1 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,5 … 1 mm² |
| Длина снятия изоляции | 8 … 9 mm / 0.31 … 0.35 inch |
| Направление подключения проводника к печатной плате | 90 |
| Количество полюсов | 3 |
| Geometrical Data | |
| Шаг контактов | 3,81 mm / 0.15 inch |
| Ширина | 11,43 mm / 0.45 inch |
| Высота | 21,9 mm / 0.862 inch |
| Высота от поверхности | 18,4 mm / 0.724 inch |
| Глубина | 10,8 mm / 0.425 inch |
| Длина вывода под пайку | 3,5 |
| Размеры вывода под пайку | 0,4 x 0,9 mm |
| Диаметр отверстия с допуском | 1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |

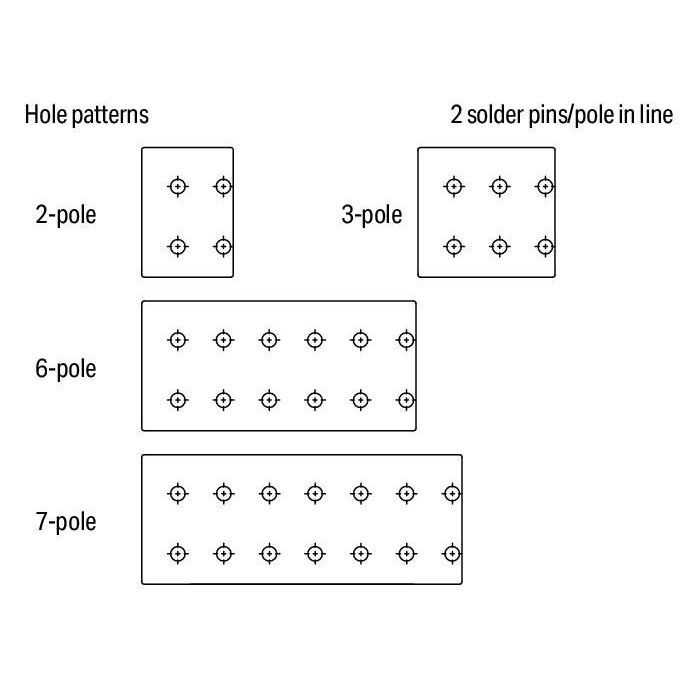

| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | оранжевые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,032 |
| Вес | 2,4 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 440 (110) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4044918792615 |
| Код ТН ВЭД | 85369010000 |
