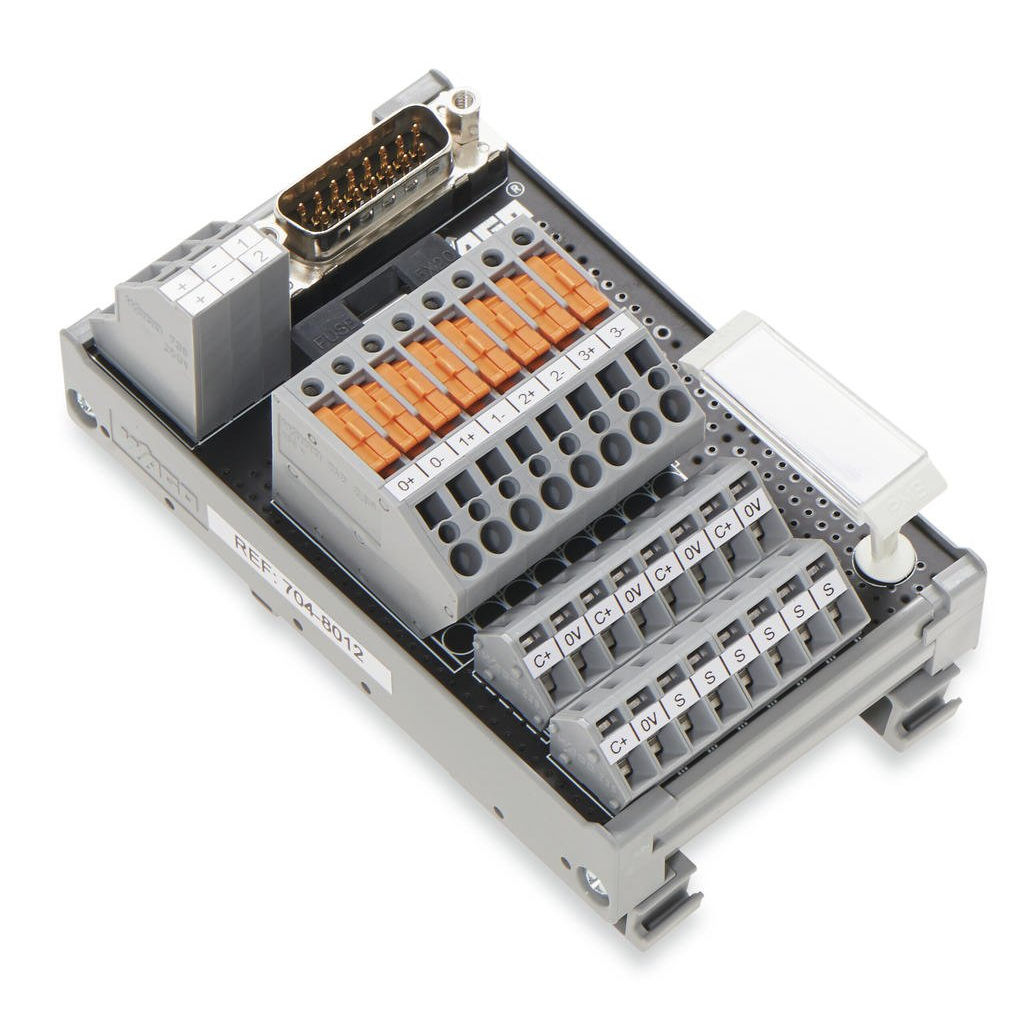

Интерфейсный модуль для проводного монтажа системы; с выводом под пайку; Вилка; 15-пол.; 4-канальный аналоговый вход или выход, Wago # 704-8012
Код: 704-8012
👁 77 просмотров
Интерфейсный модуль для проводного монтажа системы; с выводом под пайку; Вилка; 15-пол.; 4-канальный аналоговый вход или выход; 4-проводные; Клеммные колодки для печатных плат; в монтажном держателе, Wago # 704-8012
| Электрические данные | |
|---|---|
| Вводы/выводы | 4-канальный аналоговый вход или выход |
| Тип цепи | 2-проводное подключение 4-проводное подключение |
| Рабочее напряжение | ≤48 VDC |
| Предельный длительный ток | 1 A |
| Внутренний предохранитель | Питание: 2 A |
| Специальные функции | Клеммы с размыкателем/тестовые клеммы |
| Номинальное напряжение | 50 |
| Номинальное импульсное напряжение | 0,8 |
| Степень загрязнения | 2 |
| Данные соединения | |
| Compatible PLC Modules | Siemens S7-300 Siemens S7-1500 GE Fanuc 9030 Schneider Modicon TM3 Schneider TSX Schneider Modicon M340 Schneider Modicon Quantum Rockwell Compact Logix Rockwell Control Logix WAGO I/O System 753 |
| Compatible PLC I/O Card Types | 6ES7 331-7KB02-0AB0 6ES7 331-7KB81-0AB0 6ES7 331-7RD00-0AB0 6ES7 332-5HB01-0AB0 6ES7 332-5HB81-0AB0 6ES7 332-5HD01-0AB0 6ES7 332-7ND02-0AB0 6ES7 531-7QD00-0AB0 6ES7 532-5HD00-0AB0 6ES7 532-5ND00-0AB0 IC693 ALG220 IC693 ALG221 TM3 AI2H(G) TM3 AI4(G) TM3 TI4(G) TM3 AQ2(G) TM3 AQ4(G) TM3 TM3(G) TSX ASZ 200 TSX ASZ 401 TSX AEY 414 TSX ASY 410 140 ACO 020 00 BMX AMI 0410 BMX AMO 0210 BMX AMO 0410 1769 - IF4 1769 - IF4I 1769 - IF8 1769 - OF2 1769 - OF4 1769 - OF4CI 1769 - OF4VI 1756 - OF4 753-453 (x1) 753-455 (x1) 753-457 (x1) 753-459 (x1) 753-553 (x1) 753-555 (x1) 753-557 (x1) 753-559 (x1) |
| Тип подключения (1) | Система |
| Количество полюсов 1 | 15 |
| Разъёмные соединители | Вилка D-sub |
| Направление соединения | вертикальн. |
| Тип подключения 2 | Полевой уровень |
| Количество полюсов 2 | 8 |
| Исполнение 2 | Клеммы для печатных плат |
| Соединитель WAGO 2 | Серия WAGO 742 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции 2 | 8 … 9 mm / 0.31 … 0.35 inch |
| Тип подключения (3) | Полевой уровень |
| Количество полюсов 3 | 16 |
| Исполнение 3 | Клеммы для печатных плат (двухрядные) |
| Соединитель WAGO 3 | Серия WAGO 236 |
| Однопроволочный проводник 3 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник (3) | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции 3 | 5 … 6 mm / 0.2 … 0.24 inch |
| Тип подключения (4) | Питание |
| Кол-во полюсов (4) | 6 |
| Исполнение (4) | Клеммы для печатных плат (двухуровневые) |
| Технология подключения 4 | CAGE CLAMP® |
| Соединитель WAGO (4) | Серия WAGO 736 |
| Однопроволочный проводник 4 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник (4) | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции (4) | 5 … 6 mm / 0.2 … 0.24 inch |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Geometrical Data | |
| Ширина | 66 mm / 2.598 inch |
| Высота | 105 mm / 4.134 inch |
| Глубина от верхнего края DIN-рейки | 50 mm / 1.969 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Пожарная нагрузка | 1,578 |
| Вес | 131 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -20 … 50 °C |
| Температура окружающей среды (хранение) | -40 … 70 °C |
| Относительная влажность | ≤ 85% (без конденсации) |
| Коммерческие данные | |
| Product Group | 30 () |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | FR |
| Глобальный идентификационный номер единицы товара | 4050821115441 |
| Код ТН ВЭД | 85366990990 |
