Интерфейсный модуль; 2xRJ-45; Клеммы для печатных плат, двухрядные; в монтажном держателе, Wago # 289-965
Код: 289-965
👁 55 просмотров

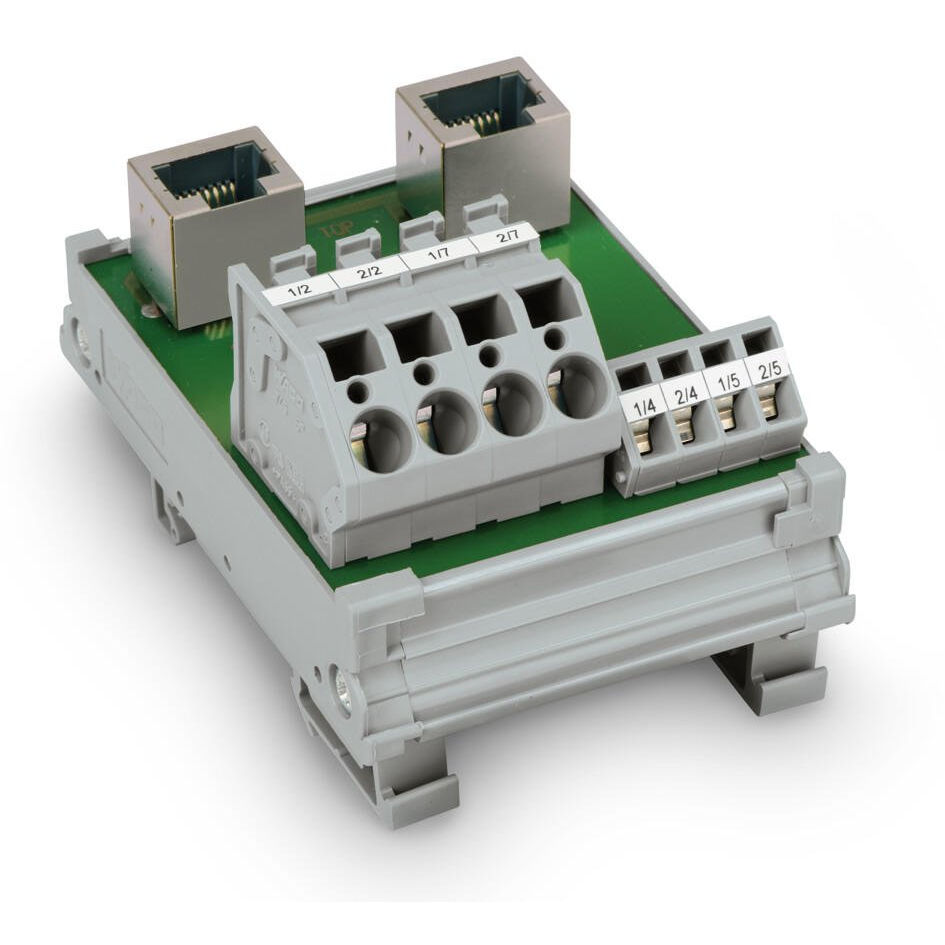

Интерфейсный модуль; 2xRJ-45; Клеммы для печатных плат, двухрядные; в монтажном держателе, Wago # 289-965
Краткое описание:
Совместимы с полевыми датчиками тока 789-620, 789-621 и 789-622

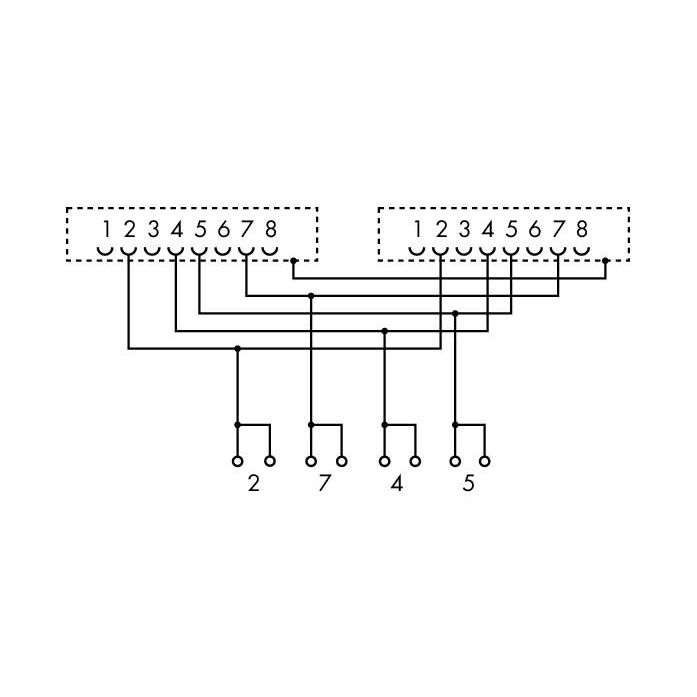

Необходимое назначение выводов:
2: + питание
7: - питание
4: D+
5: D-
| Электрические данные | |
|---|---|
| Номинальный ток | 1,5 |
| Сопротивление изоляции | ≥ 500 MΩ |
| Диэлектрическая прочность, контакт-контакт (перем. ток, 1 мин.) | 0,5 |
| Данные соединения | |
| Количество полюсов | 8 |
| Тип подключения (1) | Система |
| Разъёмные соединители | 2 x RJ-45 (экранированный) |
| Тип подключения 2 | Контактные зажимы 2, 7 |
| Количество полюсов 2 | 8 |
| Исполнение 2 | Клеммы для печатных плат |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 236 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |
| Тип подключения (3) | Контактные зажимы 4, 5 |
| Количество полюсов 3 | 4 |
| Исполнение 3 | Клеммы для печатных плат |
| Технология подключения 3 | CAGE CLAMP® |
| Соединитель WAGO 3 | Серия WAGO 745 |
| Однопроволочный проводник 3 | 0,2 … 6 mm² / 24 … 10 AWG |
| Тонкопроволочный проводник (3) | 0,2 … 6 mm² / 24 … 10 AWG |
| Длина снятия изоляции 3 | 11 … 12 mm / 0.43 … 0.47 inch |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Циклы соединения | 500 |
| Соединительный кабель | кабельная сборка RJ-45 (рекомендовано: UTP) |
| Geometrical Data | |
| Ширина | 58 mm / 2.283 inch |
| Высота | 85 mm / 3.346 inch |
| Глубина от верхнего края DIN-рейки | 40 mm / 1.575 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Конструкция корпуса | Монтажный адаптер |
| Material Data | |
| Пожарная нагрузка | 0,785 |
| Вес | 70 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -20 … 85 °C |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 5 (1) шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454830038 |
| Код ТН ВЭД | 85366990990 |
