Интерфейсный модуль; с выводом под пайку; Вилка; 25-пол.; Двухуровневые клеммы PCB; в монтажном держателе, Wago # 289-722

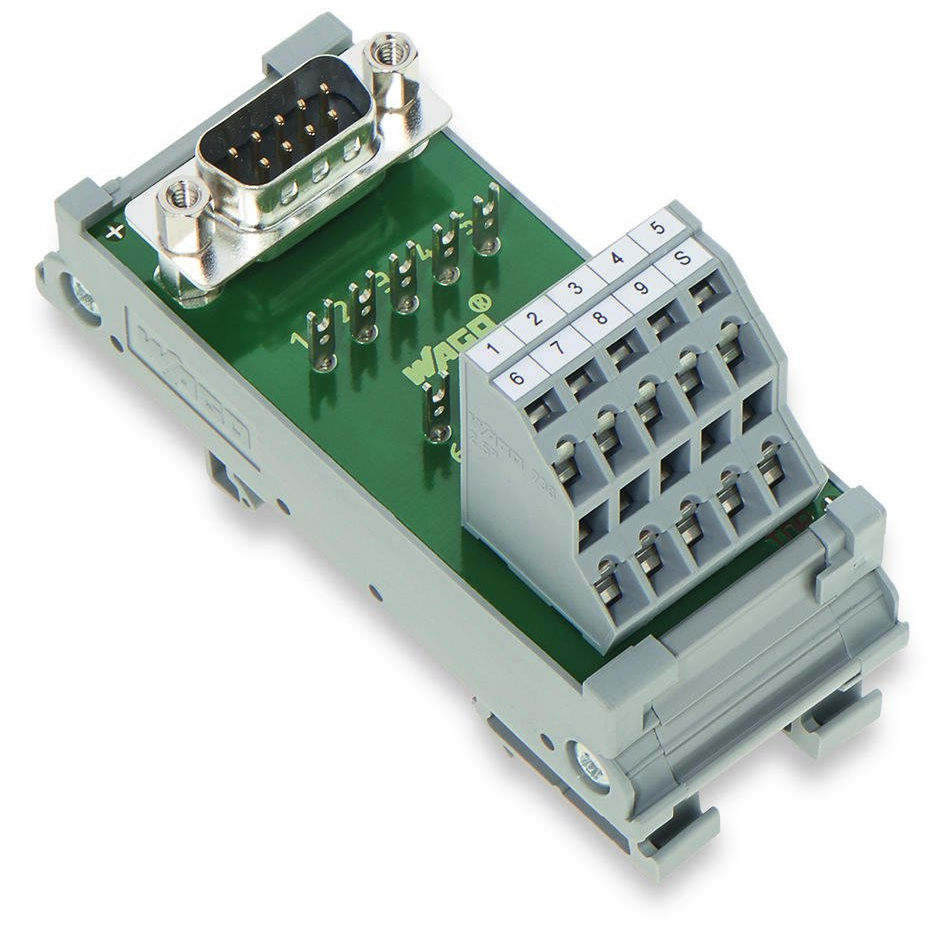

Изображение товара отличается от артикула.Код: 289-722
👁 68 просмотров
Интерфейсный модуль; с выводом под пайку; Вилка; 25-пол.; Двухуровневые клеммы PCB; в монтажном держателе; Ответный соединитель для паяного соединения; 2,50 мм2, Wago # 289-722
| Notes | |
|---|---|
| Примечание | Имеется по 1 выводу под пайку на полюс для тестирования и ремонта (за исключением экрана) |
| Электрические данные | |
| Рабочее напряжение | ≤ AC/DC 125 V |
| Номинальный ток | 2 |
| Контактное сопротивление (макс.) | 30 mΩ |
| Специальные функции | с выводом под пайку с экранированным соединением |
| Номинальное напряжение | 50 |
| Номинальное импульсное напряжение | 0,8 |
| Степень загрязнения | 2 |
| Тип защиты | IP00* |
| Примечание по типу защиты | *Внимание! Существует опасность случайного касания компонентов под напряжением! Защиту от прямого контакта должен обеспечить производитель оборудования – например, посредством крышки WAGO серии 709 (см. «Принадлежности») или другой подобной крышки. Необходимо следовать инструкции по установке каждого конкретного устройства. |
| Данные соединения | |
| Количество полюсов | 25 |
| Тип подключения (1) | Система |
| Разъёмные соединители | Вилка D-sub |
| Для ответного соединителя | с паяным контактом |
| Направление соединения | вертикальн. |
| Тип подключения 2 | Полевой уровень |
| Количество полюсов 2 | 26 |
| Исполнение 2 | Клеммы для печатных плат (двухуровневые) |
| Технология подключения 2 | CAGE CLAMP® |
| Соединитель WAGO 2 | Серия WAGO 736 |
| Однопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник 2 | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции 2 | 5 … 6 mm / 0.2 … 0.24 inch |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Уровень производительности | 2 / 200 циклов сопряжения |
| Разгрузка натяжения | Резьбовая шпилька UNC 4-40 |
| Geometrical Data | |
| Ширина | 69 mm / 2.717 inch |
| Высота | 85 mm / 3.346 inch |
| Глубина от верхнего края DIN-рейки | 48 mm / 1.89 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Конструкция корпуса | Монтажный адаптер |
| Material Data | |
| Материал контактов (соединитель) | Au на Ni |
| Пожарная нагрузка | 0,927 |
| Вес | 96,9 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -20 … 50 °C |
| Температура окружающей среды (хранение) | -40 … 70 °C |
| Относительная влажность | ≤ 85% (без конденсации) |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 4 (1) шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4045454424589 |
| Код ТН ВЭД | 85366990990 |
