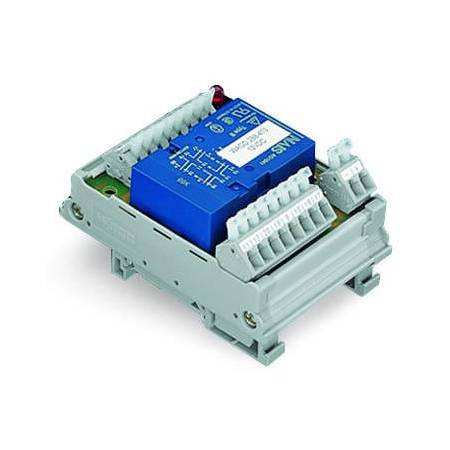

Защитный релейный модуль; Номинальное входное напряжение: 230 В перем./пост.тока; 2,50 мм2; серые, Wago # 288-418
| Notes | |
|---|---|
| Примечание | При необходимости в крышке можно сделать вентиляционное отверстие, степень защиты при этом будет снижена от IP67 до IP30. В случае плавления внешнего контакта (20) внутренний контакт (12), движимый исполнительным устройством (d), остаётся открытым. Вращающийся механизм остаётся подвижным. Незатронутые пары контактов работают в обычном режиме (например, их функции замыкания и размыкания). В случае плавления внутреннего контакта (12) работа вращающегося механизма блокируется оператором. Открытые контакты всех четырёх пар контактов остаются открытыми. Подобное размещение соответствует обычному режиму работы принудительно-управляемых контактов. |
| Технические данные | |
| Номинальное входное напряжение UN | AC/DC 230 V |
| Диапазон входного напряжения | -15 … +20 % |
| Номинальный входной ток при UN | 14 mA |
| Количество размыкающих/отключающих контактов | 4 |
| Количество замыкающих/включающих контактов | 4 |
| Материал контактов (реле) | AgSnO2 |
| Предельный длительный ток | 6 A |
| Коммутируемое напряжение (макс.) | AC 250 V |
| Коммутируемая мощность (резистивная) (макс.) | AC 1500 VA |
| Рекомендуемая минимальная нагрузка | 10 V / 10 mA |
| Время включения (тип.) | 18 |
| Время возврата (тип.) | 21 |
| Время дребезга контакта (тип.) | 4 |
| Срок службы электрооборудования (NO; резистивная нагрузка; 23 °C) | 100 x 103 switching operations |
| Срок службы механизма | 10 x 106 switching operations |
| Механическая принудительно-управляемая операция | Тип B |
| Номинальное напряжение | 250 |
| Circuit type | Secondary circuits |
| Note on insulation parameters | per EN 61010-1. |
| Категория перенапряжения | II |
| Степень загрязнения | 2 |
| Диэлектрическая прочность, цепь управления/нагрузки (перем. ток, 1 мин) | 2,5 kVrms |
| Диэлектрическая прочность, открытый контакт (перем. ток, 1 мин.) | 1,3 kVrms |
| Диэлектрическая прочность между двумя цепями нагрузки (перем. ток, 1 мин) | 2,5 kVrms |
| Insulation type (control/load circuit) | Основная изоляция |
| Insulation type (open contact) | Функциональная изоляция |
| Insulation type (load/load circuit) | Основная изоляция |
| Insulation type (adjacent devices) | Усиленная изоляция (защитное разделение цепей) |
| Данные соединения | |
| Технология подключения | CAGE CLAMP® |
| Соединитель WAGO | WAGO 256 Series |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Geometrical Data | |
| Ширина | 63,5 mm / 2.5 inch |
| Высота | 85 mm / 3.346 inch |
| Глубина от верхнего края DIN-рейки | 40 mm / 1.575 inch |
| Механические данные | |
| Тип монтажа | DIN-рейка -35 мм |
| Material Data | |
| Цвет | серые |
| Пожарная нагрузка | 0,855 |
| Вес | 113,3 |
| Environmental Requirements | |
| Температура окружающей среды (работа при UN) | -40 … 70 °C |
| Температура окружающей среды (хранение) | -40 … 80 °C |
| Температура обработки | -25 … +50 °C |
| Max. temperature rise of connection cable | 20 |
| Относительная влажность | 5 … 85 % |
| Рабочая высота (макс.) | 2000 |
| Стандарты и спецификации | EN 60664-1 EN 50205 EN 61810-1 ESTI (SEV): 09.1133 UL 508: E120782 TuV: 968/EZ 116.02/09 |
| Коммерческие данные | |
| Product Group | 6 (Interface Electronics) |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4017332160209 |
| Код ТН ВЭД | 85364900990 |
