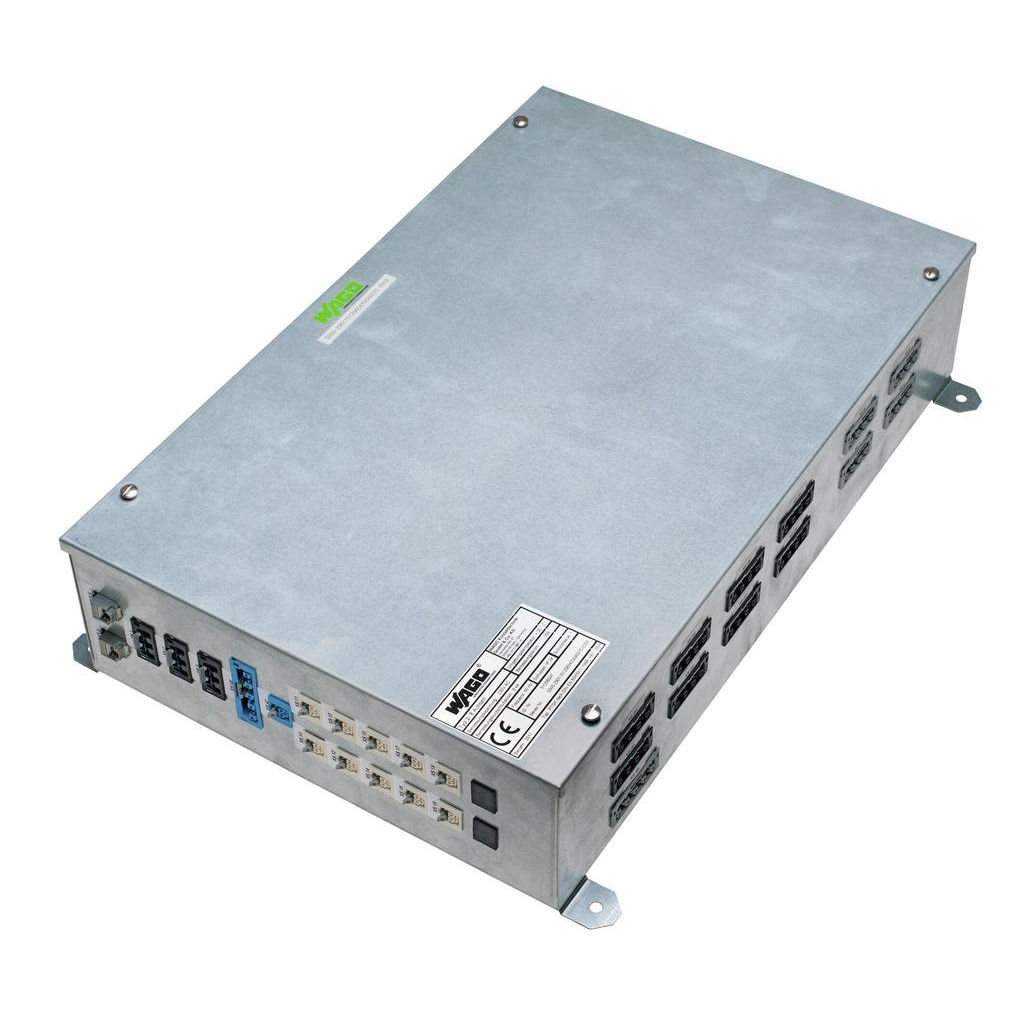

Распределительная коробка Office; Тип 3; 8 осей, Wago # 2854-300/1008-002
Изображение товара отличается от артикула.
Распределительная коробка Office; Тип 3; 8 осей, Wago # 2854-300/1008-002

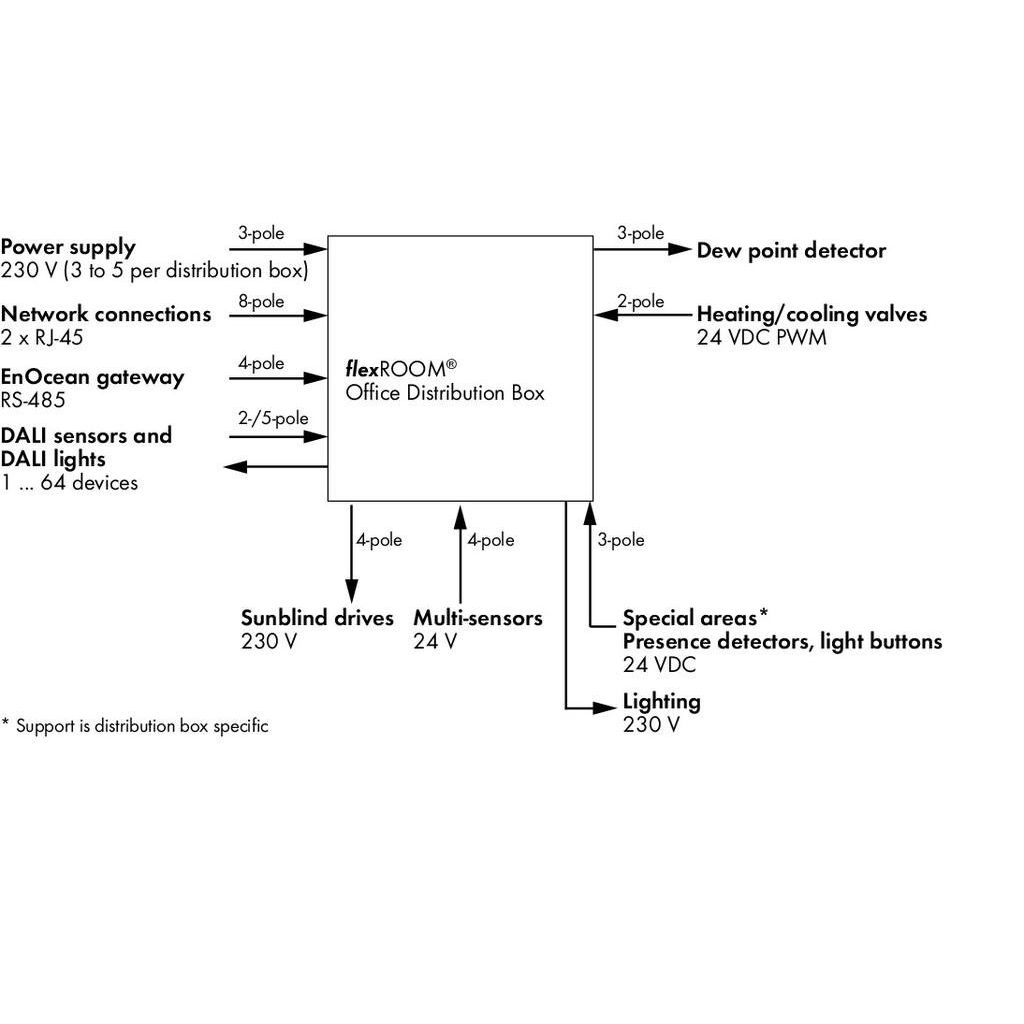

Офисные распределительные коробки flexROOM® поддерживают автоматизацию коммерческих зданий (офисов) с планами этажей на основе концепции оси помещений. Они автоматизируют как освещение, так и защиту от солнца, реализуя управление в одном помещении (обогрев/охлаждение) для 24 осей помещений. В дополнение к осям помещений посредством распределительных коробок flexROOM® также можно автоматизировать дополнительные пространства (лестничные пролёты, коридоры, санитарные объекты).
Для управления используется контроллер WAGO 750-884, входящий в состав поставки распределительных коробок flexROOM®. Он поставляется с предварительно загруженным офисным приложением flexROOM®. Первый ввод в эксплуатацию (присвоение IP-адреса посредством сервера BootP) можно выполнить с помощью программного обеспечения WAGOupload на ПК.
Обычный веб-браузер выполняет как начальное конфигурирование оси помещения, так и повторное конфигурирование в будущем непосредственно на контроллере распределительной коробки.
Несколько распределительных коробок flexROOM® можно объединить в сеть посредством ETHERNET. Обычный веб-браузер также обеспечивает связь между распределительными коробками. Распределительная коробка flexROOM® для метеорологических станций может передавать данные о погоде (например, показатели температуры атмосферного воздуха или ветра) в другие распределительные коробки flexROOM® для дальнейшей обработки.
Для подключения станций управления более высокого уровня каждая распределительная коробка flexROOM® предоставляет данные в таблицах MODBUS, которые могут быть считаны и частично записаны станциями. Данные конфигурации распределительных коробок flexROOM® могут циклически сохраняться непосредственно на контроллере или на отдельном компьютере.

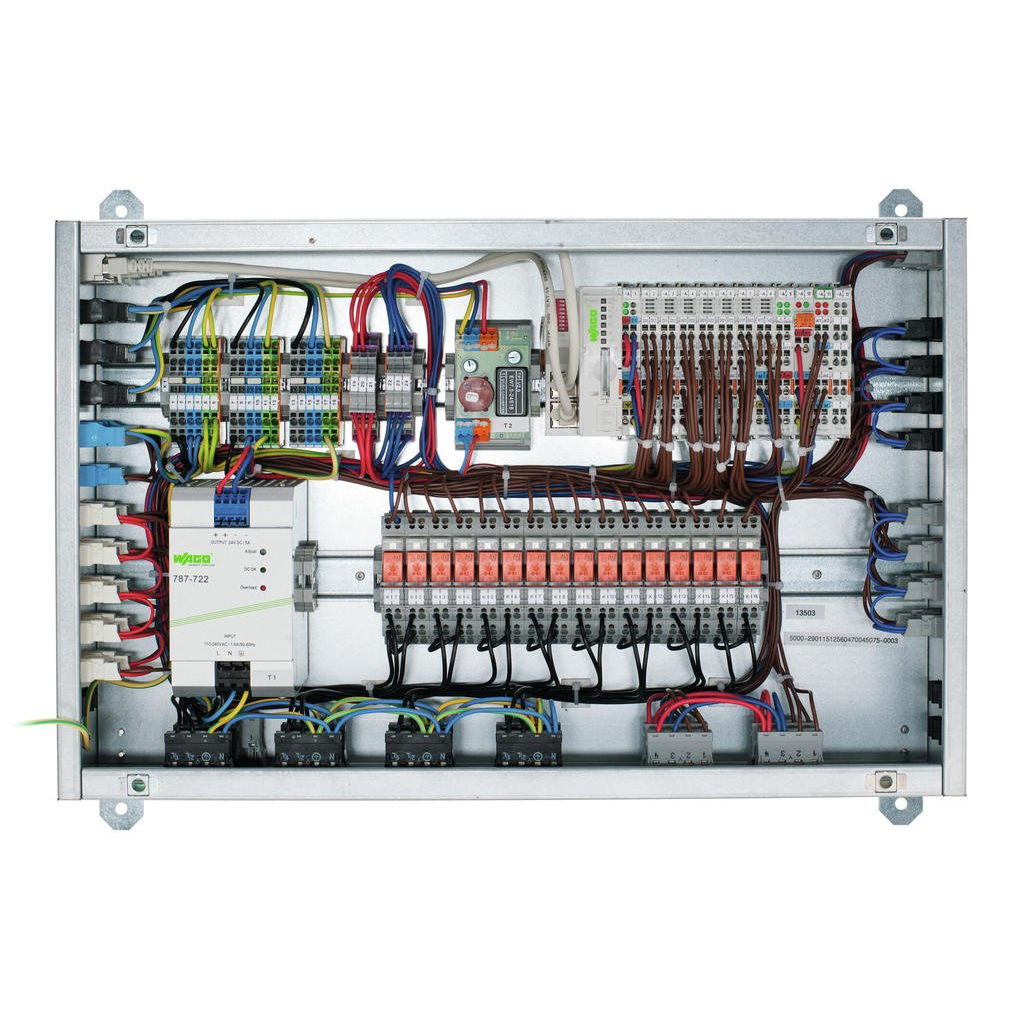

В распределительной коробке flexROOM® используется технология соединений WAGO WINSTA®. Распределительные коробки flexROOM® отличаются друг от друга количеством осей помещений, поддержкой специальных зон и функциями — в зависимости от используемых вводов и выводов.
| Технические данные | |
|---|---|
| Визуализация | Web-визуализация |
| Скорость передачи | 10/100 Mbit/s |
| Среда передачи | Витая пара S-UTP; 100 Ом; кат. 5; 100 м максимальная длина кабеля |
| Производительность передачи | Class D per EN 50173 |
| Коммутируемый ток | Приводы жалюзи: 1,5 A при 230 В перем. тока; Освещение (DALI): 16 A (макс.) всего; Клапаны нагрева/охлаждения: 250 мА; Освещение (реле): 16 A (макс.) всего с осветительной арматурой DALI |
| Диапазон коммутируемого напряжения | Приводы жалюзи: ±10 %; Освещение (DALI): ±10 %; Освещение (реле): ±10 % |
| Коммутируемая мощность | Приводы жалюзи: 300 Вт (AC3); Освещение (DALI): 3600 ВА всего; Клапаны нагрева/охлаждения: 6 Вт (врем.), 3 Вт (в среднем); Освещение (реле): 3600 ВА всего с осветительной арматурой DALI |
| Источник питания | 230 В перем. тока, 50 … 60 Гц |
| Защита от короткого замыкания | Нет |
| Данные соединения | |
| Технология соединения: коммуникационная/полевая шина | EtherNet/IP: 2 x RJ-45; Modbus TCP/UDP: 2 x RJ-45 |
| Технология подключения: электропитание | 1 x 3-полюсные разъёмные вилки (артикул WAGO № 770-713) |

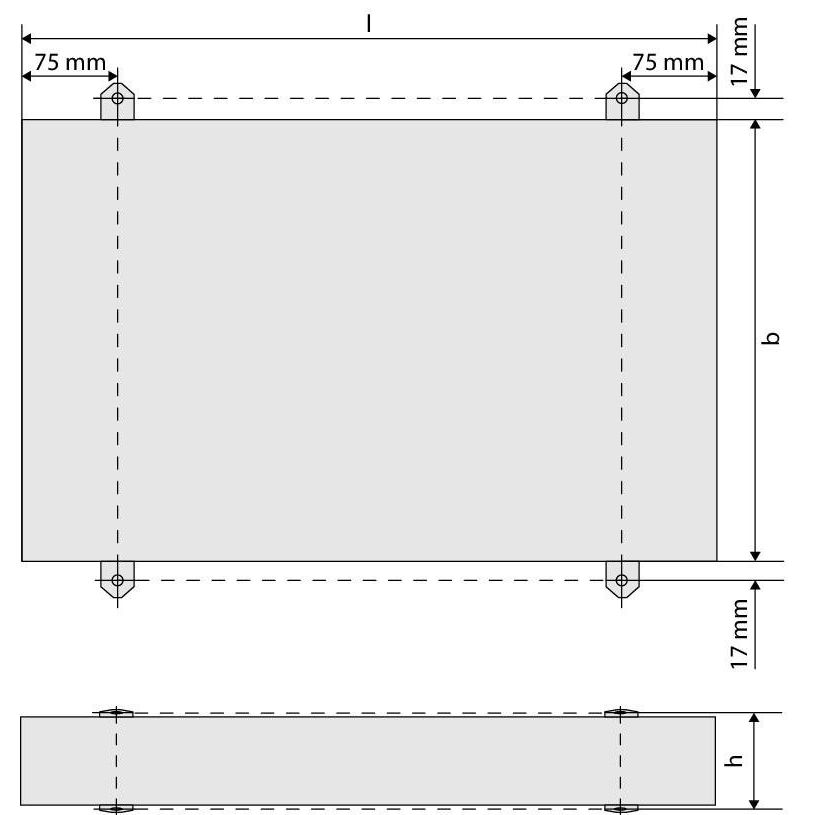

| Geometrical Data | |
| Ширина | 350 mm / 13.78 inch |
| Высота от верхнего края DIN-рейки | 120 mm / 4.724 inch |
| Глубина | 550 mm / 21.654 inch |
| Механические данные | |
| Тип монтажа | Настенное винтовое крепление |
| Монтаж (примечание) | Внутренняя зона, например фальшпол, подвесной потолок |
| Material Data | |
| Материал корпуса | Оцинкованный лист стали, материал DC01, оцинкованный горячим способом, необработанный |
| Пожарная нагрузка | 40,217 |
| Вес | 9177,7 |
| Environmental Requirements | |
| Температура окружающей среды (работа) | -5 … 45 °C |
| Температура окружающей среды (хранение) | -20 … 70 °C |
| Монтажное положение | любые |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 1 шт. |
| Тип упаковки | box |
