Клемма на печатную плату; 16 мм2; Шаг контактов 10 мм; 1-пол.; Push-in CAGE CLAMP®; 16,00 мм2; красные, Wago # 2636-3101/000-005
Изображение товара отличается от артикула.Код: 2636-3101/000-005
👁 37 просмотров
Клемма на печатную плату; 16 мм2; Шаг контактов 10 мм; 1-пол.; Push-in CAGE CLAMP®; 16,00 мм2; красные, Wago # 2636-3101/000-005
| Notes | |
|---|---|
| Примечание | The inherent stability of a single-pole PCB terminal block is less than that of a multipole terminal strip. It is therefore necessary for the customer to ensure, for example by additional support, short interception of the connected conductor and corresponding handling instructions for actuation, that this terminal block is protected against excessive mechanical stress, for example torsional or bending stress, during conductor connection and in use. |
| варианты: | Другое кол-во полюсов Прямая маркировка деталей Другие цвета |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 1000 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |
| Номинальный ток | 76 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 600 |
| Номинальный ток UL (группа использования B) | 66 |
| Номинальное напряжение UL (группа использования C) | 600 |
| Номинальный ток UL (группа использования C) | 66 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 600 |
| Номинальный ток CSA (группа использования B) | 66 |
| Номинальное напряжение CSA (группа использования C) | 1000 |
| Номинальный ток CSA (Канадская ассоциация стандартов) (группа C) | 66 |
| Данные соединения | |
| Общее число точек подключения | 1 |
| Общее число потенциалов | 1 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | Push-in CAGE CLAMP® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,75 … 16 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник | 0,75 … 25 mm² / 18 … 4 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,75 … 16 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,75 … 16 mm² |
| Тонкопроволочный проводник; с двойным наконечником | 0,75 … 6 mm² |
| Длина снятия изоляции | 18 … 20 mm / 0.71 … 0.79 inch |
| Направление подключения проводника к печатной плате | 90 |
| Количество полюсов | 1 |

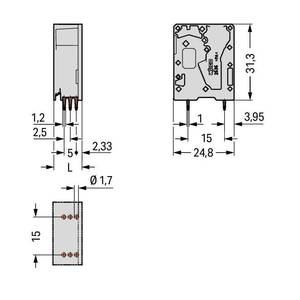

| Geometrical Data | |
| Шаг контактов | 10 mm / 0.394 inch |
| Ширина | 11,6 mm / 0.457 inch |
| Высота | 35,3 mm / 1.39 inch |
| Высота от поверхности | 31,3 mm / 1.232 inch |
| Глубина | 24,8 mm / 0.976 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 1,2 x 1 mm |
| Диаметр отверстия с допуском | 1,7 (+0,1) mm |
| Механические данные | |
| Тип монтажа | Сквозной монтаж |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 6 |
| Material Data | |
| Цвет | красные |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Вес | 9,3 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 100 шт. |
| Тип упаковки | box |
| Страна происхождения | DE |
| Глобальный идентификационный номер единицы товара | 4055143787901 |
| Код ТН ВЭД | 85369010000 |
