Клемма на печатную плату; нажимная кнопка; 2,5 мм2; Шаг контактов 5/5,08 мм; 48-пол., Wago # 256-448/000-009/999-950
Изображение товара отличается от артикула.Код: 256-448/000-009/999-950
👁 33 просмотров

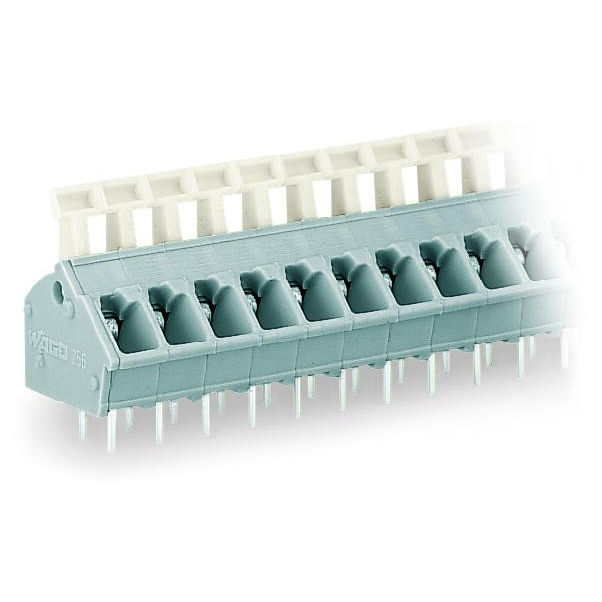

Клемма на печатную плату; нажимная кнопка; 2,5 мм2; Шаг контактов 5/5,08 мм; 48-пол.; подходят для применений Ex e; CAGE CLAMP®; опция объединения; 2,50 мм2; светло-серые, Wago # 256-448/000-009/999-950
- Клеммные колодки с зажимами CAGE CLAMP®, монтаж с помощью нажимных кнопок
- Установите шаг контактов в мм или дюймах либо сжав клеммные колодки плотнее, либо разделяя их
- Идеальны для монтажа в полевых условиях благодаря простоте использования при помощи нажимных кнопок
- Удобный монтаж без использования инструментов
| Электрические данные | |
|---|---|
| Ex information | |
| Ratings per | ATEX: PTB 06 ATEX 1061 U / IECEx: PTB 06.0042 U |
| Номинальное напряжение EN (Ex e II) | 176 |

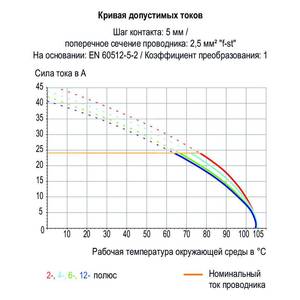

| Номинальный ток (Ex e II) | 16 |
| Данные соединения | |
| Общее число точек подключения | 48 |
| Общее число потенциалов | 48 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Кнопка |
| Однопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник | 0,08 … 2,5 mm² / 28 … 12 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 … 1,5 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 … 1,5 mm² |
| Примечание (сечение проводника) | 12 AWG: THHN, THWN |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 48 |

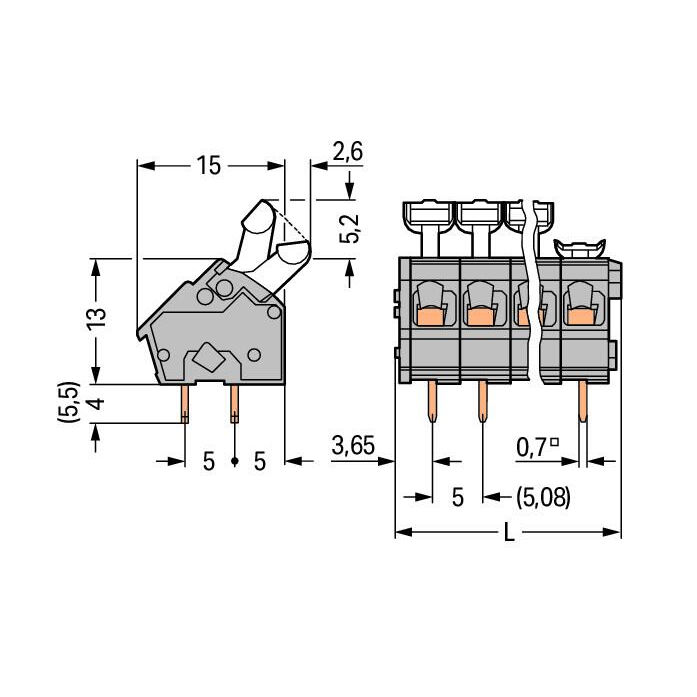

| Geometrical Data | |
| Шаг контактов | 5/5,08 mm / 0.197/0.2 inch |
| Ширина | 242,9 mm / 9.563 inch |
| Высота | 22,2 mm / 0.874 inch |
| Высота от поверхности | 18,2 mm / 0.717 inch |
| Глубина | 17,6 mm / 0.693 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 0,7 x 0,7 mm |
| Диаметр отверстия с допуском | 1,1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | светло-серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,773 |
| Вес | 45,7 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 20 (5) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4044918758543 |
| Код ТН ВЭД | 85369010000 |
