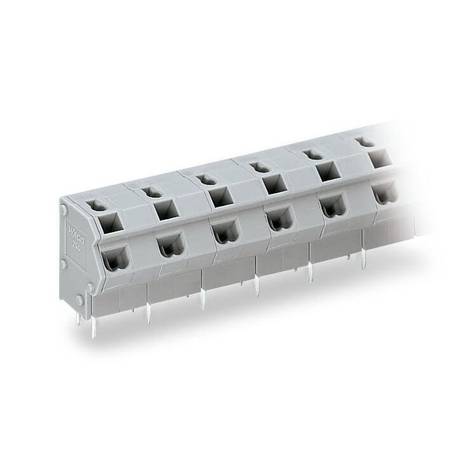

2-проводные клеммы для печатных плат; 0,75 мм2; Шаг контактов 10/10,16 мм; 8-пол.; PUSH WIRE®; 0,75 мм2; серые, Wago # 254-358
Код: 254-358
👁 61 просмотров
2-проводные клеммы для печатных плат; 0,75 мм2; Шаг контактов 10/10,16 мм; 8-пол.; PUSH WIRE®; 0,75 мм2; серые, Wago # 254-358
- Клеммные колодки с зажимом PUSH WIRE®, приводимым в действие при помощи отвертки.
- Зажим одножильных проводников и тонкожильных проводников с наконечниками путем вставки
- Тестовый разъем для тестового штекера Ø 2 мм
- Экономит место на печатной плате, всего 8,9 мм глубиной
| Электрические данные | |
|---|---|
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 630 |
| Номинальное импульсное напряжение (III/3) | 8 |
| Номинальное напряжение (III/2) | 1000 |
| Номинальное импульсное напряжение (III/2) | 8 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 8 |
| Номинальный ток | 10 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Сертификаты в соответствии с | UL 1059 |
| Номинальное напряжение UL (группа использования B) | 300 |
| Номинальный ток UL (группа использования B) | 10 |
| Номинальное напряжение UL (группа использования D) | 300 |
| Номинальный ток UL (группа использования D) | 10 |
| Approvals per CSA | |
| Сертификаты в соответствии с | CSA |
| Номинальное напряжение CSA (группа использования B) | 300 |
| Номинальный ток CSA (группа использования B) | 10 |
| Номинальное напряжение CSA (группа использования D) | 300 |
| Номинальный ток CSA (группа использования D) | 10 |
| Данные соединения | |
| Общее число точек подключения | 16 |
| Общее число потенциалов | 8 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | PUSH WIRE® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,25 … 0,75 mm² / 22 … 18 AWG |
| Длина снятия изоляции | 10 … 12 mm / 0.39 … 0.47 inch |
| Направление подключения проводника к печатной плате | 45 |
| Количество полюсов | 8 |
| Geometrical Data | |
| Шаг контактов | 10/10,16 mm / 0.394/0.4 inch |
| Ширина | 81,5 mm / 3.209 inch |
| Высота | 20,5 mm / 0.807 inch |
| Высота от поверхности | 16,5 mm / 0.65 inch |
| Глубина | 13,5 mm / 0.531 inch |
| Длина вывода под пайку | 4 |
| Размеры вывода под пайку | 0,5 x 0,75 mm |
| Диаметр отверстия с допуском | 1,1 (+0,1) mm |
| PCB contact | |
| Контакт печатной платы | THT |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | серые |
| Группа материалов | I |
| Изоляционный материал | Полиамид 66 (PA 66) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,27 |
| Вес | 13,2 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Product Group | 4 (Printed Circuit) |
| Единица упаковки (минимальная упаковка) | 60 (15) шт. |
| Тип упаковки | box |
| Страна происхождения | PL |
| Глобальный идентификационный номер единицы товара | 4044918941945 |
| Код ТН ВЭД | 85369010000 |
