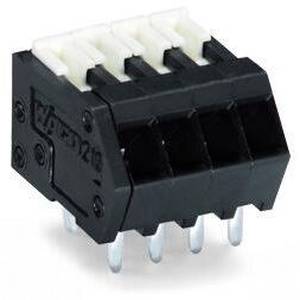

Клемма THR на печатную плату; Фиксирующие задвижки; 0,5 мм2; Шаг контактов 2,54 мм; 3-пол.; CAGE CLAMP®, Wago # 218-503/000-604/997-405
Изображение товара отличается от артикула.Код: 218-503/000-604/997-405
👁 34 просмотров

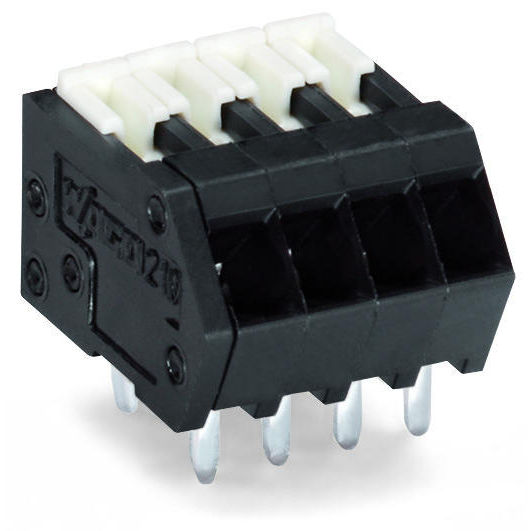

Клемма THR на печатную плату; Фиксирующие задвижки; 0,5 мм2; Шаг контактов 2,54 мм; 3-пол.; CAGE CLAMP®; упаковка в ленте на бобине; 0,50 мм2; черные, Wago # 218-503/000-604/997-405
- Клеммные колодки имеют высоту всего 8,1 мм и оснащены инновационной технологией соединения CAGE CLAMP®
- Несколько зажимов могут быть открыты одновременно
- Простой монтаж многожильных проводников в узком пространстве (например, в шинных соединителях)
| Notes | |
|---|---|
| варианты: | Другое кол-во полюсов Прямая маркировка деталей |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 32 |
| Номинальное импульсное напряжение (III/3) | 2,5 |
| Номинальное напряжение (III/2) | 160 |
| Номинальное импульсное напряжение (III/2) | 2,5 |
| Номинальное напряжение (II/2) | 320 |
| Номинальное импульсное напряжение (II/2) | 2,5 |

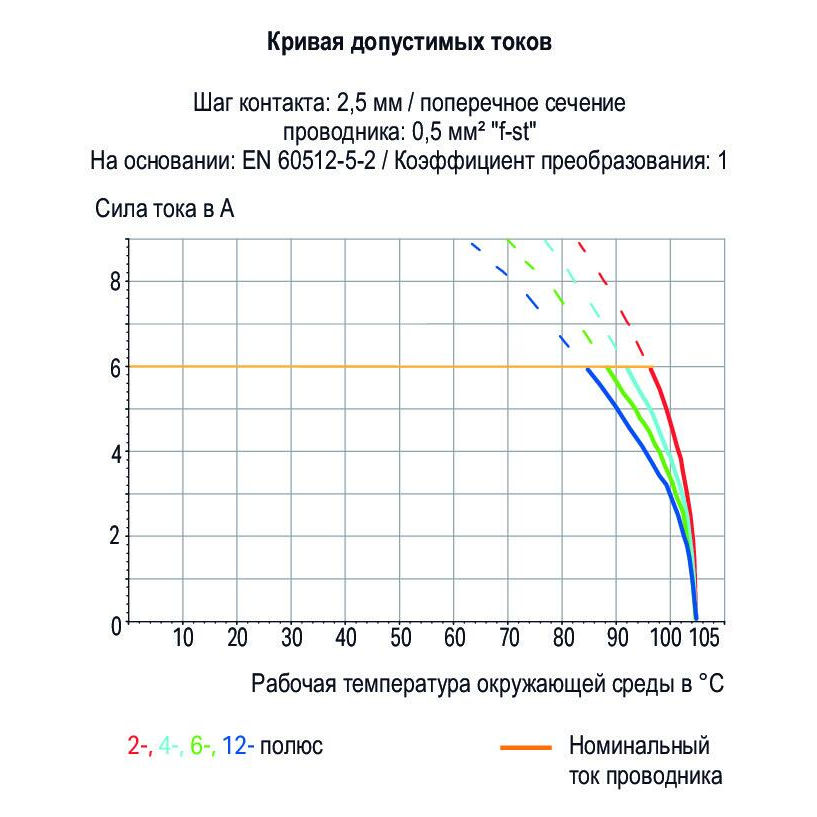

| Номинальный ток | 6 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Данные соединения | |
| Общее число точек подключения | 3 |
| Общее число потенциалов | 3 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | CAGE CLAMP® |
| Тип срабатывания | Ползунок |
| Однопроволочный проводник | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник | 0,08 … 0,5 mm² / 28 … 20 AWG |
| Тонкопроволочный проводник; с изолированным наконечником | 0,25 mm² |
| Тонкопроволочный проводник; с неизолированным наконечником | 0,25 mm² |
| Примечание (сечение проводника) | Монтаж проводников сечением 0,75 мм²/18 AWG возможен; однако диаметр изоляции проводника позволяет использовать клемму на каждый второй проводник. |
| Длина снятия изоляции | 5 … 6 mm / 0.2 … 0.24 inch |
| Направление подключения проводника к печатной плате | 40 |
| Количество полюсов | 3 |

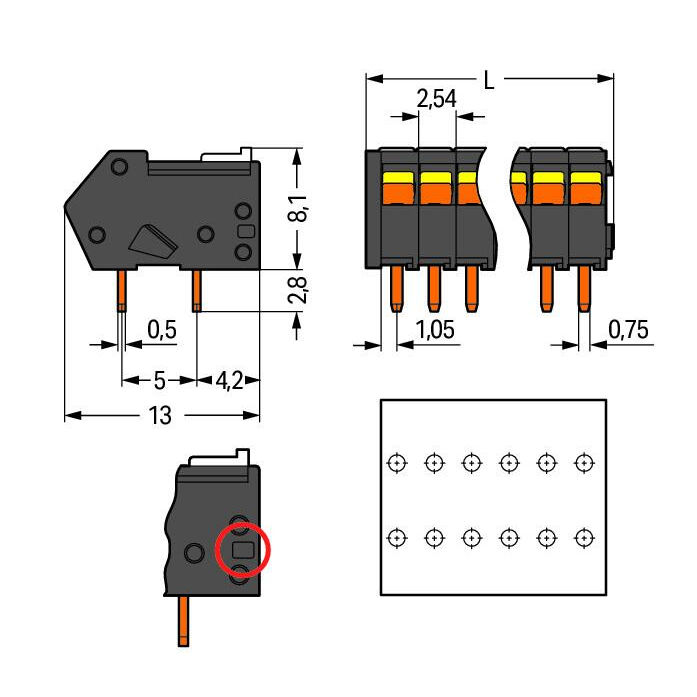

| Geometrical Data | |
| Шаг контактов | 2,54 mm / 0.1 inch |
| Ширина | 9,12 mm / 0.359 inch |
| Высота | 10,9 mm / 0.429 inch |
| Высота от поверхности | 8,1 mm / 0.319 inch |
| Глубина | 13 mm / 0.512 inch |
| Длина вывода под пайку | 2,8 |
| Размеры вывода под пайку | 0,5 x 0,75 mm |
| Диаметр металлизированного отверстия (сквозной монтаж) | 1,1 (+0,1) mm |

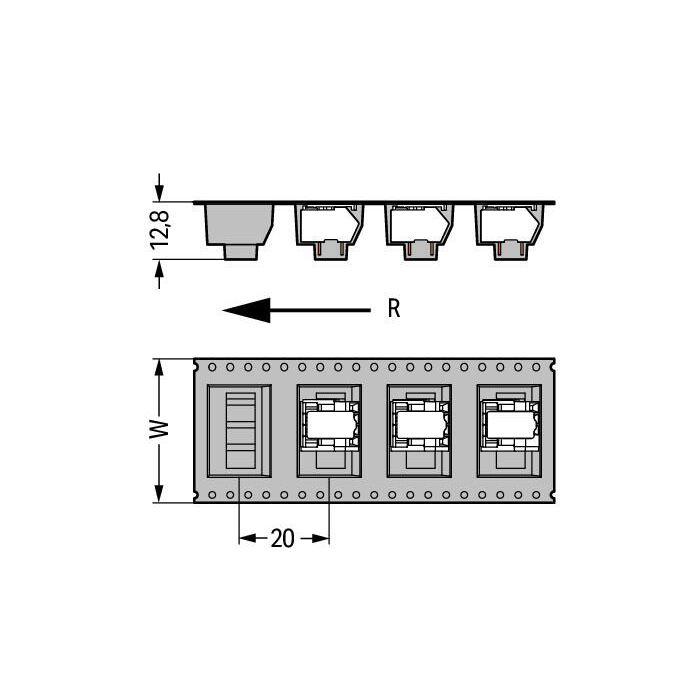

| Упаковка: диаметр катушки с лентой | 330 |
| Ширина ленты | 32 |
| PCB contact | |
| Контакт печатной платы | THR |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | черные |
| Группа материалов | IIIa |
| Изоляционный материал | Полиамид 46 (PA 46) |
| Класс воспламеняемости согласно UL 94 | V2 |
| Материал зажимной пружины | Хромоникелевая пружинная сталь (CrNi) |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Вес | 1,1 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 250 шт. |
| Тип упаковки | bag |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4045454472009 |
| Код ТН ВЭД | 85369010000 |
