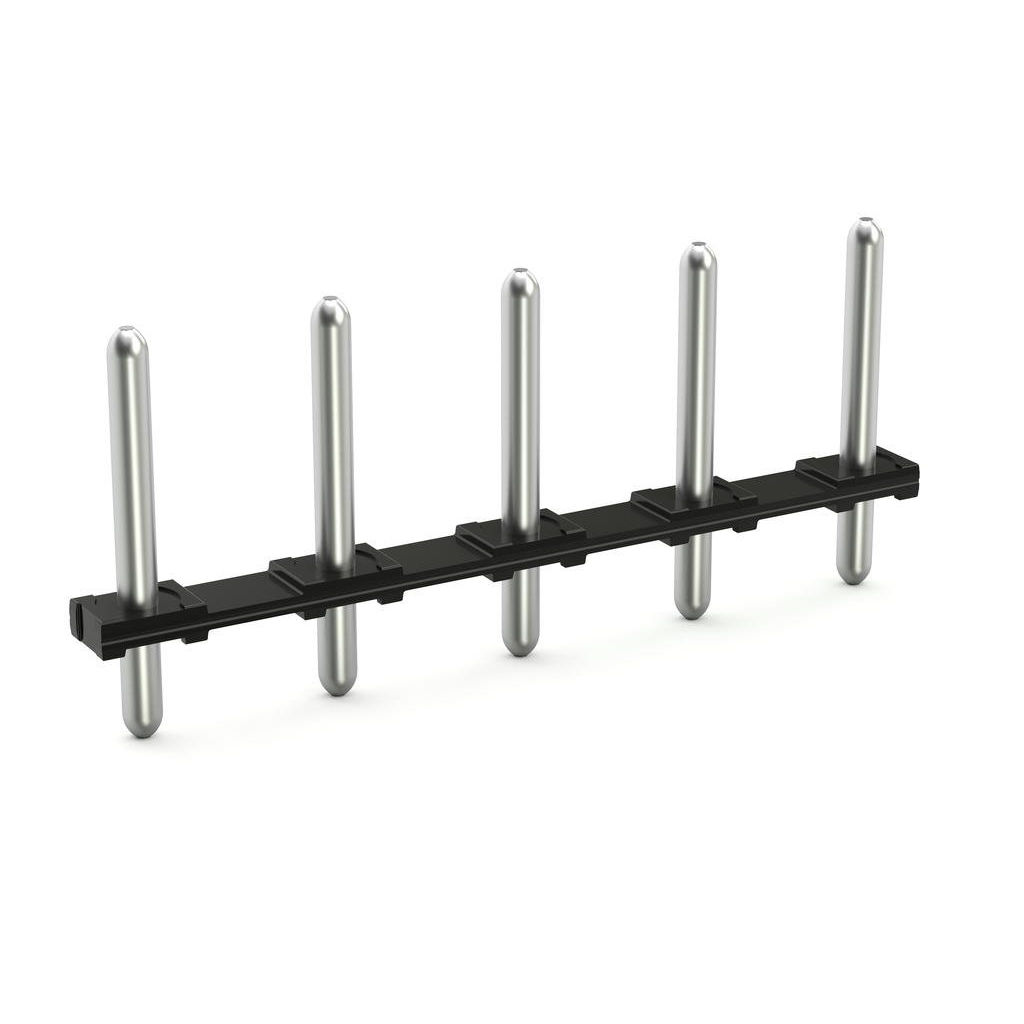

Штекерная колодка с выводами под пайку; вывод под пайку 1,4 мм Ø; прямые; Шаг контактов 7,5 мм; 5-пол.; черные, Wago # 2092-3705/200-000
Код: 2092-3705/200-000
👁 85 просмотров
Штекерная колодка с выводами под пайку; вывод под пайку 1,4 мм Ø; прямые; Шаг контактов 7,5 мм; 5-пол.; черные, Wago # 2092-3705/200-000
| Notes | |
|---|---|
| Информация по безопасности 1 | Система разъёмных соединенийpicoMAX® включает соединители без механизма отключения в соответствии с DIN EN 61984. При использовании по назначению эти соединители не должны подключаться/отключаться во время работы или под напряжением. Схема должна быть составлена таким образом, чтобы гарантировать, что выводы под пайку, до которых можно дотронуться, не работают в отсоединенном состоянии. |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 400 |
| Номинальное импульсное напряжение (III/3) | 6 |
| Номинальное напряжение (III/2) | 630 |
| Номинальное импульсное напряжение (III/2) | 6 |
| Номинальное напряжение (II/2) | 1000 |
| Номинальное импульсное напряжение (II/2) | 6 |
| Номинальный ток | 16 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Данные соединения | |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Количество полюсов | 5 |
| Geometrical Data | |
| Шаг контактов | 7,5 mm / 0.295 inch |
| Ширина | 40,4 mm / 1.591 inch |
| Высота | 13,4 mm / 0.528 inch |
| Высота от поверхности | 11 mm / 0.433 inch |
| Глубина | 2,8 mm / 0.110 inch |
| Длина вывода под пайку | 2,4 |
| Диаметр вывода под пайку | 1,4 |
| Диаметр металлизированного отверстия (сквозной монтаж) | 1,6 (+0,1) mm |
| Plug connection | |
| Тип контакта (разъёмный соединитель) | Соединитель/вилка |
| Соединитель (тип соединения) | для печатных плат |
| Защита от неправильного соединения | Нет |
| Соединение в направлении печатной платы | 90 |
| Способ фиксации разъёмного соединения | Without |
| PCB contact | |
| Контакт печатной платы | THR |
| Material Data | |
| Цвет | черные |
| Группа материалов | I |
| Изоляционный материал | Полифталамид (PPA-GF) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал контактов | Электролитическая медь (ECu) |
| Контактное покрытие | с лужением |
| Вес | 1 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +100 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 400 шт. |
| Тип упаковки | bag |
| Страна происхождения | CN |
| Глобальный идентификационный номер единицы товара | 4055143934879 |
| Код ТН ВЭД | 85369010000 |
