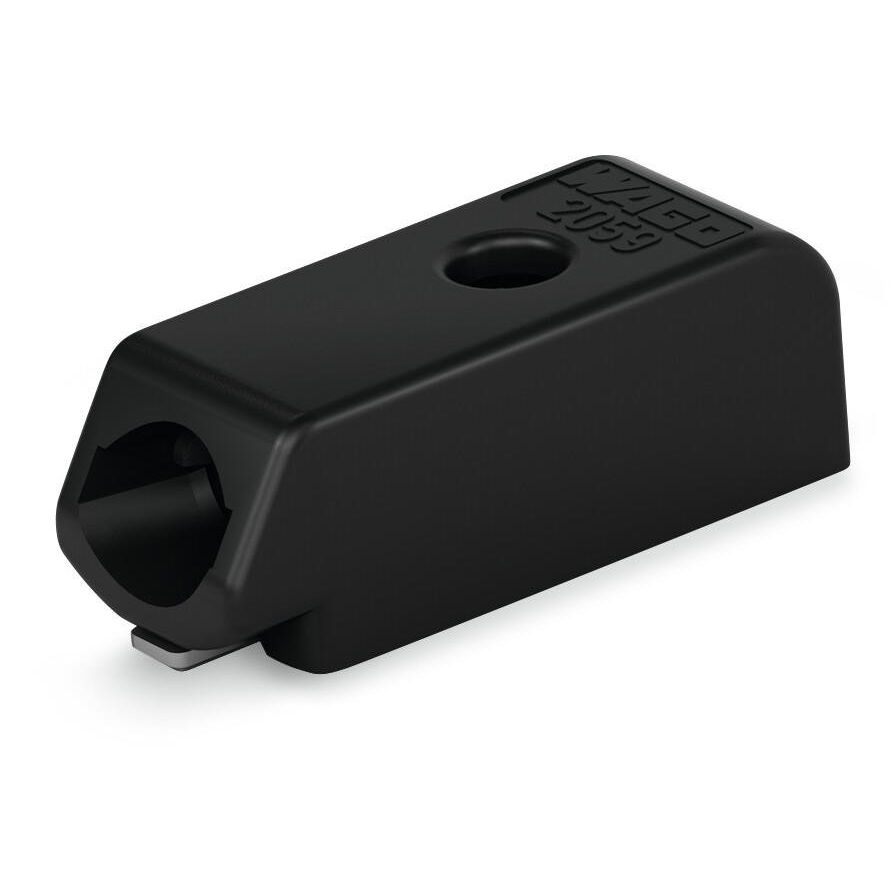

Клемма для поверхностного монтажа на печатных платах; 0,5 мм2; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®, Wago # 2059-321/998-403
Код: 2059-321/998-403
👁 42 просмотров
Клемма для поверхностного монтажа на печатных платах; 0,5 мм2; Шаг контактов 3 мм; 1-пол.; PUSH WIRE®; упаковка в ленте на бобине; 0,50 мм2; черные, Wago # 2059-321/998-403
- Клеммы для поверхностного монтажа с технологией соединения PUSH WIRE®
- Подключение одножильных проводников путем вставки
- Простое извлечение проводника, напр., при помощи рабочего инструмента
- Высота всего 2,7 мм
- Возможно объединение в группы без потери полюсов

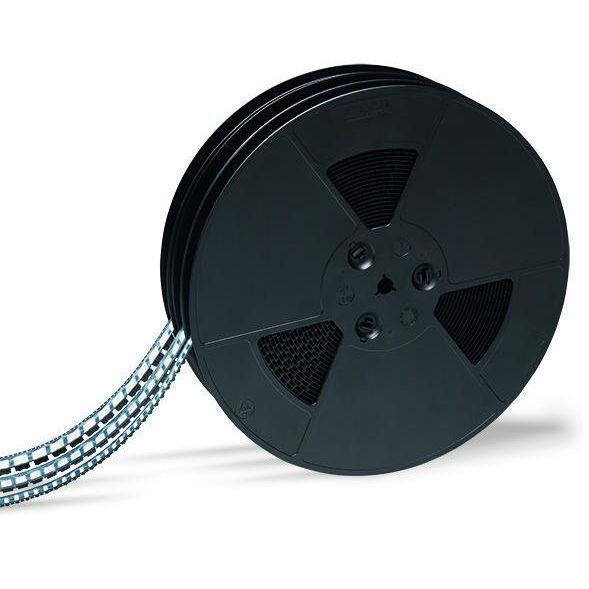

- Поставляются в бобинах для автоматизированной сборки.
| Notes | |
|---|---|
| Примечание | Примечания по эксплуатации: Подходит для бессвинцовых профилей для пайки оплавлением припоя согласно DIN EN 61760-1 и МЭК 60068-2-58 до макс. пиковой температуры 260 °C. В связи с различными условиями эксплуатации (конфигурация компонентов и схемы, тип паяльной машины, тип паяльной пасты) рекомендуется провести испытание, чтобы удостовериться в соответствии оборудования и процесса его эксплуатации в реальных условиях производства. |
| Примечание | В зависимости от времени и температуры пайки оплавлением припоя могут наблюдаться различия в цвете. Изменение цвета не влияет на функциональность. |
| Рекомендация | Recommendation for stencil: Material thickness: 150 µm; Pattern layout identical to solder pad layout |
| Электрические данные | |
| Ratings per IEC/EN | |
| Допустимые значения параметров в соответствии с | IEC/EN 60664-1 |
| Номинальное напряжение (III/3) | 63 |
| Номинальное импульсное напряжение (III/3) | 2,5 |
| Номинальное напряжение (III/2) | 160 |
| Номинальное импульсное напряжение (III/2) | 2,5 |
| Номинальное напряжение (II/2) | 320 |
| Номинальное импульсное напряжение (II/2) | 2,5 |
| Номинальный ток | 3 |
| Обозначения (значения переметров) | (III / 2) Категория перенапряжения III / Степень загрязнения 2 |
| Approvals per UL | |
| Номинальное напряжение UL 1977 | 600 |
| Номинальный ток UL 1977 | 3 |
| Данные соединения | |
| Общее число точек подключения | 1 |
| Общее число потенциалов | 1 |
| Количество подключений | 1 |
| Количество уровней | 1 |
| Connection 1 | |
| Технология подключения | PUSH WIRE® |
| Тип срабатывания | Рабочий инструмент |
| Однопроволочный проводник | 0,14 … 0,34 mm² / 26 … 22 AWG |
| Примечание (сечение проводника) | Если проводник (26 AWG) не обладает достаточной жёсткостью, зажим следует открывать с помощью рабочего инструмента. |
| Длина снятия изоляции | 4 … 5,5 mm / 0.16 … 0.22 inch |
| Направление подключения проводника к печатной плате | 0 |
| Количество полюсов | 1 |
| Connection 2 | |
| Однопроволочный проводник 2 | 0,5 mm² / 20 AWG |
| Примечание (сечение проводника) 2 | Невозможно переподключение проводника меньшего сечения (0,5 мм²/20 AWG) |
| Длина снятия изоляции 2 | 6 … 7,5 mm / 0.24 … 0.3 inch |

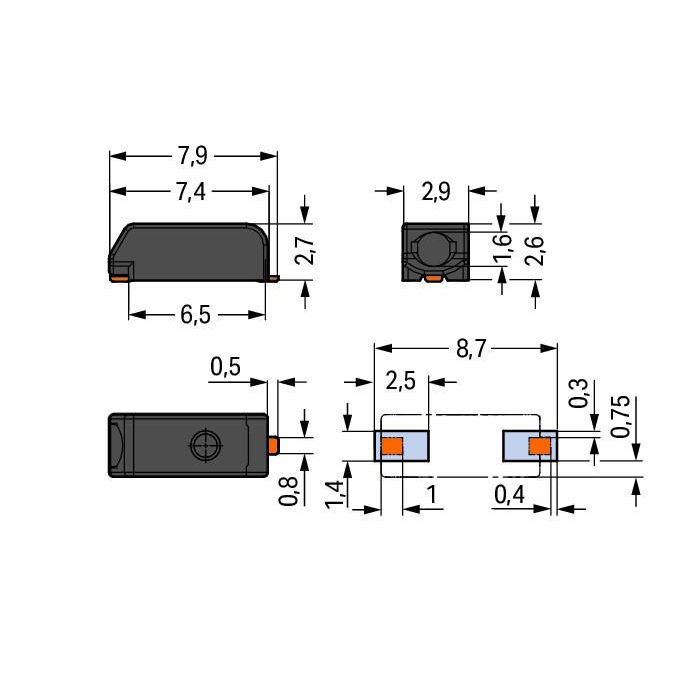

| Geometrical Data | |
| Шаг контактов | 3 mm / 0.118 inch |
| Ширина | 2,9 mm / 0.114 inch |
| Высота | 2,7 mm / 0.106 inch |
| Глубина | 7,9 mm / 0.311 inch |

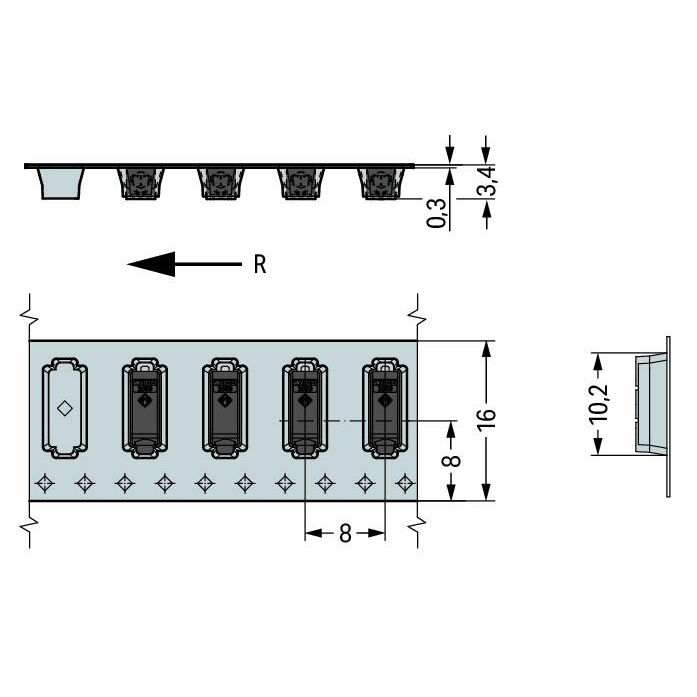

| Упаковка: диаметр катушки с лентой | 330 |
| Ширина ленты | 16 |
| PCB contact | |
| Контакт печатной платы | SMD |
| Расположение выводов под пайку | на всей клеммной колодке (в ряд) |
| Количество контактов пайки на потенциал | 2 |
| Material Data | |
| Цвет | черные |
| Группа материалов | I |
| Изоляционный материал | Полифталамид (PPA-GF) |
| Класс воспламеняемости согласно UL 94 | V0 |
| Материал контактов | Медный сплав |
| Контактное покрытие | с лужением |
| Пожарная нагрузка | 0,001 |
| Вес | 0,1 |
| Environmental Requirements | |
| Диапазон предельной частоты | -60 … +105 °C |
| Коммерческие данные | |
| Единица упаковки (минимальная упаковка) | 31800 (2650) шт. |
| Тип упаковки | box |
| Страна происхождения | CH |
| Глобальный идентификационный номер единицы товара | 4055143476584 |
| Код ТН ВЭД | 85369010000 |
